Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (Я) 4 С 02 F 7/00

J i3 Ъ IN c

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H ABTOPCHOMV СВИДЕТЕЛЬСВ ГВУ (21) 3916951/23-26 (22) 29.04.85 (46) 15.09.86. Бюл. N- 34 (71) Производственное управление пуско-наладочных работ "Вектор" (72) Б.Т. Юрьев (53) 628.356(088.8) (56) Патент Франции 2379483, кл. С 02 С i/06, 1979. (54)(57) ПЛАВАЮЩИЙ ОТСТОЙНИК, содержащий емкость на поплавке, разделенную струенаправляющей стенкой на камеры нисходящего и восходящего потоков, иловую камеру, аэратор, лоток сбора осветленной воды и труÄÄSUÄÄ 1257061 бопровод ее отвода, о т л и ч а юшийся тем, что, с целью увеличения производительности за счет обеспечения локальной аэрации ила, он снабжен установленной по оси емкости и не доходящей до ее днища вертикальной трубой с илосборным лотком, расположенным выше уровня воды, и трубопроводом отвоца ида, тонкослойными модулями осаждения, размещен-ными в камерах нисходящего и восходящего потоков, аэратор установлен в трубе, выполнен кавитационным и в месте его установки вертикальная труба выполнена с расширением обраЭ с зующим камеру аэрации ила. Я

1? 57061

Плавающий отстойник работает следующим образом.

<;РнР Я

Составитель Л.Суханова

Техред N.Õîäàíè÷

Корректор Л.Пилипенко

Редактор Т.Парфенова

Тираж 864 Подписное

ВНИИ11И Государственного комитета СССР . по делам изобретений и открытий

113035„ Москва., Ж-35, Раушская наб., д. 4/5

Заказ 4877/18

11роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к очистке сточных вод,, а именно к конструкциям вторичных отстойников.

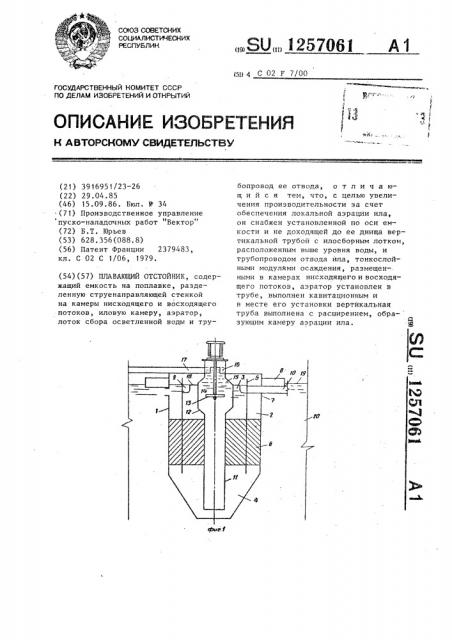

Целью изобретения является увеличение производительности за счет обеспечения локальной аэрации ила. 11а фиг. 1 изображен плавающий отстойник, продольный разрез, на фиг. 2 — отстойник, в плане.

Плавающий отстойник имеет отстойную емкость 1, разделеннунг на камеры нисходящего потока 2, восходящего потока 3 и иловую 4, струенаправляющую стенку 5, тонкослойные модули 6, входную щель 7 для исходной воды под понтоном 8, лоток 9 сбора и трубопровод 10 осветленной воды, по оси не доходящую до дна вертикальную трубу 11 с расширением

12 в месте установки ротора 13 кавитационного аэратора 14, образуя камеру 15 аэрации нла. Внутри вертикальной трубы 11 расположен илосборный лоток 16, соединенный с трубопроводом 17 отвода ила. Трубопроводы 10 и 17 при удалении от отстойника имеют гофрированные участки (не показаны). Поток 16 и трубопровод 17 находятся выше уровня 18 воды плавающего отстойника. Ватерлиния понтона 8 совпадает с уровнем

19 жидкости аэрируемого пруда 20.

Сточная вода поступает через щель 7 в отстойную емкость 1. Струенаправляющая стенка 5 создает направленный нисходяще-восходящий поток. Сточная вода последовательно проходит через тонкослойные модули

6, установленные в камерах 2 и 3, и собирается сборным лотком 9, после чего выводится по трубопроводу 10

1О за пределы аэрируемого пруда 20. B иловой камере 4 происходит осаждение ила. По вертикальной трубе 11 за счет подсоса кавитационным аэратором 14 ил движется вверх, собира15 ется илосборным лотком 16 и отводится трубопроводом 17 в зону работы механических аэраторов (не показаны) пруда 20. В камере 15 аэрации, встроенной на вертикальной трубе 11

20 в месте установки ротора 13 кавитационного аэратора 14, происходит интенсивное окисление ила перед выпуском его в жидкости пруда 20.

Использование предлагаемого тех 5 нического решения позволяет применить плавающий вторичный отстойник в биологическом пруду, где аэрация воды осуществляется механическими аэраторами увеличить в 2-4 раза производительность плавающих отстойников, произвести локальную аэрацию ила внутри отстойника без вэмучивания воды в камере осветления перед подачей era в зону работы механических аэраторов.
