Рй 125717

Класс 47g, 27

СССР

Ы!БЛм о \

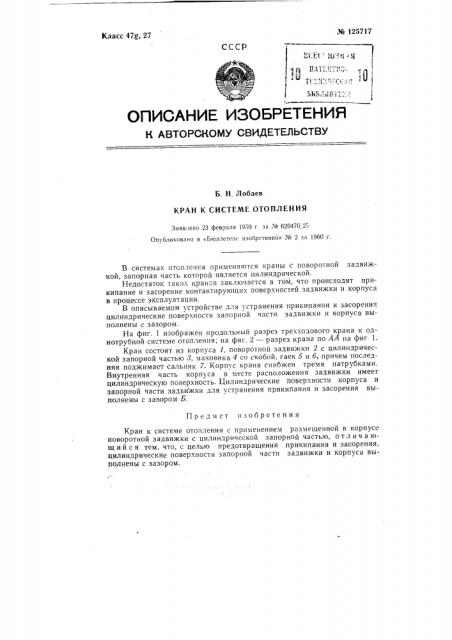

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Н. Лобаев

КРАН К СИСТЕМЕ ОТОПЛЕНИЯ

Заявлено 23 февраля 1959 г. за Хв 620470 25

Опублнковано в «Бюллетен» изобретений» М 2 за 1960 г.

В системах отопления применяются краны с поворотной задвижкой, запорная часть которой является цилиндрической.

Недостаток таки., кранов заключается в том, что происходит прикипание и засорение контактирующих поверхностей задвижки и корпуса в процессе эксплуатации.

В описываемом устройстве для устранения прикипания и засорения цилиндрические поверхности запорной части задвижки и корпуса выполнены с зазором.

На фиг. 1 изображен продольный разрез трехходового крана к однотрубной системе отопления; на фиг. 2 — разрез крана по АА на фиг- 1.

Кран состоит из корпуса 1, поворотной задвижки 2 с цилиндрической запорной частью 3, маховика 4 со скобой, гаек 5 и 6, причем последняя поджимает сальник 7. Корпус крана снабжен тремя патрубками.

Внутренняя часть корпуса в месте расположения задвижки имеет цилиндрическую поверхность. Цилиндрические поверхности корпуса и запорной части задьижки для устранения прикипания и засорения выполнены с зазором Б, Пр едм ет изобретения

Кран к системе отопления с применением размещенной в корпусе поворотной задвижки с цилиндрической запорной частью, отлич а юшийся тем, что, с целью предотвращения прикипания и засорения, цилиндрические поверхности запорной части задвижки и корпуса выполнены с зазором. № 125717

Фиг. б

Разрез по Р ч

Фиг. 2
