Опора подземного трубопровода,прокладываемого в слабых грунтах

Опора подземного трубопровода,прокладываемого в слабых грунтах

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1257348

А2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1079939 (21) 3866954/29-08 (22) 06.03.85 (46) 15.09.86. Бюл. № 34 (71) Управление механизации строительства

Треста «Краснодартрубопроводстрой» (72) Е. Я. Плешаков (53) 621.643 (088.8) (56) Авторское свидетельство СССР

¹ 1079939, кл. F 16 1 3/00, 1982. (54) (57) ОПОРА ПОДЗЕМНОГО ТРУБОПРОВОДА, ПРОКЛАДЫВАЕМОГО В СЛА(5И 4 F 16 L 3 00 F 16 L 1 02

БЫХ ГРУНТАХ по авт. св. № 1079939, or личаюи(аяся тем, что. с целью расширения эксплуатационных возможностей опоры путем обеспечения закрепления трубопровода в грунте от всплытия, опорные плиты снабжены несущими их и погружаемыми в грунт берм траншеи анкерными сваями, связанными с консолями V-образной балки, а последняя снабжена ограничителем подъемной подвижности трубопровода, выполненным в виде горизонтального ригеля, укрепленного концами на наклонных стержнях Ъ -образной балки.

1257348

Составит "ib кз. Ду до lH 1OB

Редактор М. Дылын Текред И. Верее Корректор М Шароши

За каз 4900/33 Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <: Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может найти применение при прокладке магистральных трубопроводов.

Цель изобретения — расширение эксплуатационных возможностей V-образной опоры путем обеспечения закрепления трубопровода в грунте от всплытия.

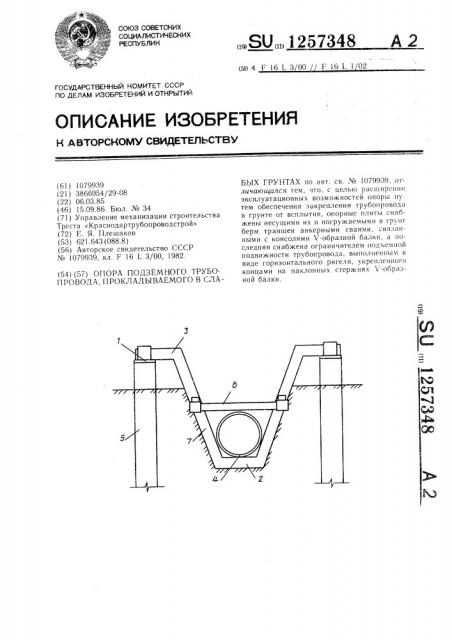

На чертеже представлена предлагаемая опора, фронтальный вид.

Опора подземного трубопровода состоит из располагаемых на бермах траншеи опорных плит 1 и устанавливаемой на них ломаной V-образной балки 2 с консолями 3, несущей трубопровод 4 своей средней траверсной частью. Опорные плиты 1 снабжены несущими их и погружаемыми в грунт берм траншеи анкерными сваями 5 и связями с консолями 3 V-образной балки 2 в виде полухомутов. V-образная балка имеет ограничитель 6 подъемной подвижности трубопровода 4, выполненный в виде горизонтального ригеля, укрепленного концами на наклонных стержнях 7 V-образной балки 2 на уровне верхней образующей трубопровода 4.

Опора подземного трубопровода работает следующим образом.

При обводнении траншеи подъему трубопровода 4 под действием выталкивающей силы воды препятствует горизонтальный ригель ограничителя 6 подъемной подвижности трубопровода, который воспринимает подъемную силу и передает ее через наклонные стержни 7 V-образной балки 2 и ее консоли

3 анкерным сваям 5.
