Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано в приборостроении. Цель изобретения - повьшение эффективности очистки электродов путем обеспечения кавитадионной эррозии загрязнений. Способ заключается в размещении активной части измерительного и вспомогательного электродов в емкости, в которую подают жидкость с измеряемым рН со скоростью, обеспечивающей ее кавитацию, а электроды располагают в плоскости среднего сечения начального участка струи в водоворотной зоне, причем для возникновения кавитационной эррозии пленок на электродах и уменьшения расходуемой жид-. кости слив из емкости осуществляют через сифонный трубопровод под уровень . 1 з.п.ф-лы, 1 ил. ю ел ел о

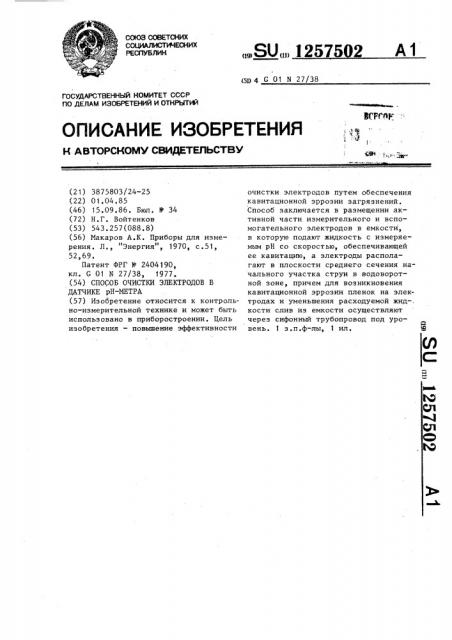

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 G 01 N 27/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

И Д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3875803/24-25 (22) 01.04.85 (46) 15.09.86. Бюл. Ф 34 (72) Н.Г. Войтенков (53) 543.257(088.8) (56) Макаров А.К. Приборы для измерения. Л., "Энергия", 1970, с.51, 52,69.

Патент ФРГ М 2404190, кл. G 01 N 27/38, 1977. (54) СПОСОБ ОЧИСТКИ ЭЛЕКТРОДОВ В

ДАТЧИКЕ рН-МЕТРА (57) Изобретение относится к контрольно-измерительной технике и может быть использовано в приборостроении. Цель изобретения — повышение эффективности. Я0„1257502 А1 очистки электродов путем обеспечения кавитационной эррозии загрязнений.

Способ заключается в размещении активной части измерительного и вспомогательного электродов в емкости, в которую подают жидкость с измеряемым рН со скоростью, обеспечивающей ее кавитацию, а электроды располагают в плоскости среднего сечения начального участка струи в водоворотной зоне, причем для возникновения кавитационной эррозии пленок на электродах и уменьшения расходуемой жид-. кости слив из емкости осуществляют через сифонный трубопровод под уровень. 1 з.п.ф-лы, 1 ил.

1257502

Изобретение относится к способам очистки электродов ðÍ-метра и может быть использовано в приборостроении для химической нефтяной,микробиологической и других отраслей промышлен— ности.

Цель изобретения — повышение эффективности очистки электродов пу— тем обеспечения кавитационной эррозии загрязнений. 10

На чертеже показан датчик рН мет— ра, разрез.

Датчик содержит емкость 1, подающий трубопровод 2, отводящий трубопровод 3, сопло 4, вентиль 5, элек- 15 троды 6 и сифон 7.

Очистка электродов рН-метра происходит следующим образом.

Открывается вентиль 5 и жидкость под напором поступает в емкость 1. 20

После заполнения емкости 1 производят заполнение сифонного трубопровода 7.

Струя жидкости создает водоворотную зону, расположенную между границами 25 струи и стенками емкости 1, а в стру " ном слое из-за отсутствия постороннего подсасываемого потока (в месте контакта двух слоев) возникает кавитация,причем напор в подводящем па- З0 трубке должен быть таким, чтобы обеспечить скорость струи, достаточную для возникновения кавитации в емкости t. Часть образовавшихся парогазовых пузырьков попадае- в водоворотную зону из-за разряжения, создавае35 мого самой струей, и перемещается вместе с потоком в водоворотной зоне, а при встрече с поверхностью активной части измерительного электрода, 40 установленного в плоскости среднего сечения начального участка струи, являющейся препятствием на пути ускоряющегося потока, происходит кавитационная эррозия гипсообразной

45 пленки и непрерывная очистка электрсдов от вязких частиц.

Пример . Проводилась контрольная очистка электродов, покрытых гип— сообразным веществом в виде пленки.

Для чего в цилиндрическую емкость, в сечении которой эллипс, малая ось которого равна длине начального участка струи, большая 2,5 его длины, через подводящий патрубок подавалась последрожжевая бражкаs с растворенными в ней гипсообразными веществами, под напором регулируемым вентилем 5.

Увеличивали скорость истечения жидкости до тех пор, пока в жидкости не начала происходить кавитация, наблюдаемая по обильному выделению парогазовых пузырьков.

Кавитация в последрожжевой бражке, при ее температуре в 35 С и указанных размерах камеры появляется при напоре в подающем патрубке 2 рав— йым 0,4 атм. После закрывания крышки с вмонтированными в нее электродами, измерительные части которых разместились в плоскости среднего сечения начального участка на расстоянии

0,5 его длины от оси струи.

Для улучшения условий кавитации к выходному патрубку 3 подключили сифонный трубопровод 7 длиной два метра.

В течение четырех часов достигнута полная очистка измерительных частей электродов, а измеряемая раз— ность потенциалов стабилизировалась по отношению к показаниям контрольного рН-метра.

Формула изобретения

1. Способ очистки электродов в датчике рН-метра, заключающийся в погружении электродов в емкость с анализируемой жидкостью, подаче в емкость анализируемой жидкости под напором через патрубок в ее дне и сливе жидкости через патрубок, размещенный в верхней части емкости, с одновременным измерением разности потенциалов, отличающийся тем, что, с целью повышения эффективности очистки электродов путем обеспечения кавитационной эррозии загрязнений, жидкость подают в емкость со скоростью, обеспечивающей ее кавитацию, а электроды размещают в плоскости среднего сечения начального участка струи в зоне кавитации.

2. Способ по и. 1, о т л и ч а ю шийся тем, что слив жидкости из емкости осуществляется через сифонный трубопровод
