Датчик напряженности электрического поля

Датчик напряженности электрического поля

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение разрешающей способности и улучшение конструкции датчика.Устройство содержит датчик - модулятор 1, на сегнетоэлектрической пластине которого расположены три электрода 3. При этом один из электродов 3 нанесен на стороне пластины 2 без перекрытия с электродами 3 на другой стороне пластины 2 и через линейный конденсатор 4 и полосовой усилитель j соединен с электроизмерительным прибором 6. Увеличение чувствительности прибора и диаграммы направленности достигается удлинением сегнетоэлектрической пластины 2 датчика-модулятора 1 в направлении силовых линий измеряемого поля, не увеличивая при этом расстояние между электродами 3 возбуждения и, следовательно, напряжение возбуждения. 1 ил. G S (Л с:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (И) (51) 4 G 01 R 29/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3832576/24-21, (22) 29.12.84 (46) 15.09.86. Бюл. ¹ 34 (71) Московский ордена Ленина и ордена Октябрьской Революции энергетический институт (72) В.М.Юркевич, И.П, Климашевский, N.È. Демуришвили, И.С. Козьмина и

В.А. Полетаев (53) 621.317.7(088.8) (56) Авторское свидетельство СССР № 90151, кл. G 01 R 29/12, 1949.

Авторское свидетельство СССР № 203781, кл, G 01 R 29/12, 1966. (54) ДАТЧИК НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ (57) Изобретение относится к измерительной технике. Цель изобретения повышение разрешающей способности и улучшение конструкции датчика. Устройство содержит датчик — модулятор 1, на сегнетоэлектрической пластине которого расположены три электрода 3.

При этом один из электродов 3 нанесен на стороне пластины 2 без перекрытия с электродами 3 на другой стороне пластины 2 и через линейный конденсатор 4 и полосовой усилитель S соединен с электроизмерительным прибором 6. Увеличение чувствительности прибора и диаграммы направленности достигается удлинением сегнетоэлектрической пластины 2 датчика †модул тора 1 в направлении силовых линий измеряемого поля, не увеличивая при этом расстояние между электродами 3 возбуждения и, следовательно, напряжение возбуждения. 1 ил.

1257569 меряемого поля, не увеличивая при этом расстояние между электродами возбуждения и, следовательно, напряжение возбуждения.

Составитель Е.Плужникова

Редактор N, Келемеш Техред Л.Олейник Корректор М. Демчик

Заказ 4914/44 Тираж 728 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-попиграфическое предприятие, r. Ужгород, ул.Проектная, Изобретение относится к измерительной технике и может быть использовано для измерения напряженности электрического поля с повышенной точностью. 5

Целью изобретения является повышение разрешающей. способности и улучшение конструкции датчика путем удлинения сегнетоэлектрической пластины датчика в направлении силовых

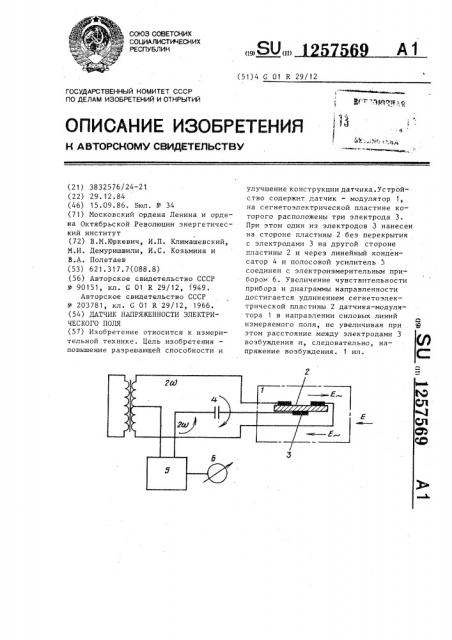

JIHHHH измеряемого поля беэ увеличе1 ния расстояния между электродами возбуждения и, следовательно, напря— жения возбуждения., На чертеже приведена принципиальная схема предложенного устройства.

О новным элементом в устройстве является измерительный датчик-мо— дулятор I, состоящий из сегнетоэлектрической пластины 2, на которой по обеим поверхностям расположены три электрода 3. Два электрода возбуждения нанесены с одной из сторон пластины по краям симметрично относитель25 но ее центра и соединены с источником возбуждения. Третий электрод нанесен с другой стороны пластины в центре без перекрытия с упомянутыми электродами и через линейный конденсатор 4 и полосовой усилитель 5 соединен с входом электроизмерителЬного прибора 6. !

Устройство работает следующим образом.

Пластина 2 включена в дифференциальную (балансную) схему и возбуждается напряжением с частотой ы . Это напряжение, приложенное между электродами сегнетоэлектрической пластины, создает продольное электрическое

IIQJIP возбужде.ния Е с той же частотой (з,. Так как сегнетоэлектрик обладает известными нелинейными свойствами, то при его возбуждении напряжением с угловой частотой (его диэлектрическая проницаемость и, следовательно, емкость будет изменятся с частотой, равной 2 и

При отсутствии постоянного поля и симметрии балансной схемы ток двойной частоты в индикаторной цепи, состоящей из линейного конденсатора 4 и полосового усилителя 5, не возникает. Если же сегнетоэлектрическую пластину ? внести в постоянное измеряемое электрическое поле напряженности F,, то благодаря поляризации сегнетоэлектрическои пластины 2 по несимметричной кривой, в индикаторной цепи появится сигнал, имеющий частоту 2 р, величина которого является функцией измеряемой напряженности электрического поля Е. После усиления сигнал подается на электроизмерительный прибор 6, который показывает напряженность электрического поля в данной области пространства.

Для возбуждения предлагаемого измерительного датчика требуется невысокое переменное напряжение, так как расстояние между электродами переменного поля возбуждения может быть выбрано минимальным. Увеличение чувствительности прибора и диаграммы направленности достигается удлинением сегнетоэлектрической пластины датчика в направлении силовых линий изФормула изобретения

Датчик напряженности электричеСкого поля, содержащий сегнетоэлектрическую пластину, на одну сторону которой нанесены электроды возбуждения, отличающийся тем, что, с целью повышения чувствительности и разрешающей способности и упрощения конструкции, он снабжен выходным электродом, расположенным на противоположной стороне сегнетоэлектрической пластины беэ .перекрытия с .... упомянутыми электродами.
