Способ испытаний качества изоляции протяженных конструкций, покрытых полупроводниковым слоем

Способ испытаний качества изоляции протяженных конструкций, покрытых полупроводниковым слоем

Иллюстрации

Показать все

Реферат



Изобретение относятся к измерительной технике и может быть использовано при испытании иэоляцда протяженных конструкций, покрытых пояупроводящим слоем, например стержней роторных обмоток мовшых электрических машин. Цель изобретения - повьааение достоверности результатов испытаний, достигается путем увеличения точности определения величю параметров частичных разрядов. Способ предусматривает измерение суммарных значений величин параметров частичных разряяов г У

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ся !11! ц ц g G О1 R 31/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3737539/24-21 (22) 07.05.84 (46) 15.09.86. Бел. У 34 (7 1) Сибирский научно-исследовательский институт энергетики и Научноисследовательский институт "Сибэлект.ротяжмаш" (72). В.П.Вдовико и С.M,Îâ÷èèêèí (53) 621.317.799(088.8) (56) Авторское свидетельство СССР

В 368558, кл. G О1 R 31/02, 1970.

Разработка средств автоматического контроля, защиты и повышение надежности гидрогенераторов. Отчет по научно-исследовательской .теме Т02. 1125, Гос. рег. В 73053941, 1974, (54) СПОСОБ ИСНЯТАНЯЙ КАЧЕСТВА ИЗОЛЯ»

ЦИИ ПРОТЯЖЕННЫХ KOHCTPyKQHA, ПОМЯТЫХ ПОЛУПРОВОДНИКОВЫМ И1ОЕМ (57) Изобретение относится к измерительной технике и момет быть исполь» зовано при испытании изоляции протяменных конструкций, покрытых.папупроводящим слоем, например стермией роторных обмоток мощных электрических машин. Цель изобретения — повьвпеиие достоверности результатов испытаний, достигается путем увеличения точности определения величии параметров частичных разрядов. Способ предусматривает измерение суммарных значений величин параметров частичных разрядов и подачу радиоимпульсс>в между т<>к<— проводящей шиной и полупроводниковым слоем испитуемрго образца (ИО) до подачи испытательного напряжения. Устройство, реализукщее способ, содержит токопроводяшую шину 1 ИО, слой 2 изоляции ИО, полупроводящее покрытие ИО, испытательные элек тропы 4, блок 5 регистрации частичных разря7584 довр измерительный элемент 6 ppГ ист ратор 7, конденсатор 8, источник 9 высокого напряжения, ограничительнь:.й резистор 10, генератор 11 прямоугольных импульсов, rpадуировочный конденсатор 12. Величины параметров частичных разрядов определяются по математической формуле, приведенной в описании изобретения. 1 ил.

Изобретение относится к электроизмерительной технике и может быть использовано при испытаниях изоляции протяженных конструкций, покрытых полупроводящим слоем, например стержней 5 роторных обмоток мощных электрических машин.

Целью изобретения является повышение достоверности результатов испытаний путем увеличения точности опреде- 1О ления величин параметров частичных разрядов.

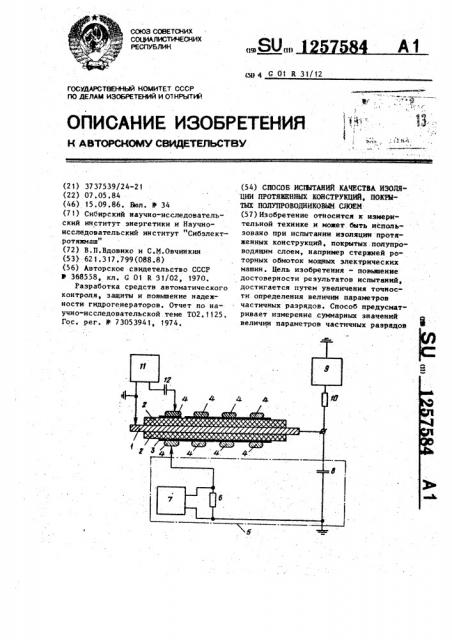

На чертеже представлена блок-схема устройства, реализующего предложенный способ.

На схеме обозначены: токопровбдящая шина 1 испытуемого образца, слой 2 изоляции испытуемого образца, полупроводящее покрытие 3 испытуемо20 го образца, испытательные электроды 4, блок 5 регистрации частичных разрядов, измерительный элемент 6, регистратор 7, соединительный конденсатор 8, источник 9 высокого напряжения, ограничительный резистор 10„ генератор 1! прямоугольных импульсов„. градуировочный конденсатор 12,„. причем первые выводы блока 5 регистрации частичных разрядов, источника 9

3G высокого напряжения и генератора 11 прямоугольных импульсов соединены с общей шиной, второй вывод блока 5 регистрации частичных разрядов соединен с одним иэ измерительных электродов 4 непосредственно, а второй вывод генератора 11 прямоугольных импульсов через градуировочний кон— денсатор 12, второй вывод источника 9 высокого нлпрвжения соединен с вторым выводом сграничительного

4О резистора 10, первый вывод которого соединен с третьим выводом блока 5 регистрации частичных разрядов и то" копроводящей шиной 1 испытуемого образца, которая соединена с общей шиной, Вторые выводы регистратора 7 и измерительного элемента 6 соединены с вторым выводом блока 5 регистрации частичных разрядов, первый вывод которого соединен с первыми выводами измерительного элемента 6, регистратора 7 и соединительного конденсатора 8, второй вывод которого соединен с третьим выводом блока 5 регистрации частичных разрядов.

Устройство работает жчедующим образом.

Подают радиоимпульс от генератора 11 прямоугольных импульсов через градуировочный конденсатор 12 поочередно на все измерительные электроды 4 и измеряют величину кажущегося заряда Q при помощи блока 5 регистрации

3 частичных разрядов. Далее находят коэффициенты затухания по формуле

Д (1) где Q = величина кажущегося заряда частичного разряда в зоне его возникновения.

Величина () определяется, когда градуировочный конденсатор и второй вывод блока 5 регистрации частичных разрядов подключены к противолежащим измерительным электродам 4. Затем отключают генератор 11 грямоугольных чмпульсов н токопрсводящую шину 1 ис-пытуемого образца от общей шины и подают на токопроводящую шину 1 испытуемого образца испытательное <апряже>Нр ат источника 9 высокого напряже1?57584 дачей тт< ттьттзт< .-<ьного ттлпрттженття подают ради< ттмттуттьст< межтту токоттрпводятттей шиной и полупроводниковым слпем исттытуемого образца, измеряют коэффициенты затухания амплитуд огибающих радиоимпульсов в зависимости от расстояния да места их приложения, определяют уточненные величины параметров частичных разрядов и по этим уточнент0 ньтМ величинам судят о качестве изоляции испытуемого образца, при этом уточненные величттттьт параметров частичных разрядов определяют по форI,„=be 14р Ью 14р 4Т4рм

Формула изобретения

Способ испытаний качества изоляции протяженных конструкций, покрытых полупроводниковым слоем, состоящий в том, что на испытуемый образец 25 подают испытательное напряжение и измеряют суммарные значения величин параметров частичных разрядов, о тл и ч а ю шийся тем, что, с целью повышения достоверности результатов испытаний путем увеличения точности определения величин параметров частичных разрядов, перед поСоставитель А. Прже бельский

Техред А.Краттчук Корректор В.СиницкаЯ

Редактор М. Келемеш

Заказ 4915/45

Тираж 728 Подписное

ВНИИПИ Государстттеттттого к<тмитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфичт око» предприятие, г.ужгород, у<т.Праектттая, 4 ния и измеряют суммарные величины токов частичных разрядов

I ..., I фиксируемые блоком 5 регистрации частичных разрядов при подключении второго вывода блока 5 реги=трации частичных разрядов по очереди соответственно к каждому из измерительных электродов 4.

Далее оттредечяют .уточненные зна— чеиия токов I4, характеризующих интЕнсивность частичных разрядов, возникающих в зоне 1, 2. ..,, m-го электродов, соответственно решая следующую систему уравнений:

Зт 4р< Ь 4р4 ттт 4рм. мулам

+ g Т4р + ° ° + т4

° ° 4 + 4 + +I

Эттт тттт 4р< М< 4 рт 4р т е где m — число точек, в которых производились измерения коэффициентов затухания амплитуд радиоимпульсов; суммарные значения велиЭ! эттт чин параметров частичных разрядов, полученные при приложениИ испытательного напря:кения;

Ь; — коэффициенты затухания радиоимпульсов от точки до точки j

I — уточненные значения вели4 е чин параметров частичных разрядов.
