Маска устройства управления станком для обточки труб

Маска устройства управления станком для обточки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки металлов резанием, а именно к обточке труб на бесцентрово-токарных станках с применением оптических устройств управления толщиной стенок и соосностью и внутренней поверхностей. Устройство признано повысить точность обработки путем уменьшения зависимости площади просвета маски, определяющей величину светового потока, от поля допуска внутреннего диаметра обрабатываемой трубы. Отличительной особенностью маски устройства, содержащей корпус 1 и размещенные в его радиальных каналах 2 подпружиненные упругими элементами 3 плунжеры 4, снабженные плоскими хвостовиками 5 с отверстиями 6, является выполнение указанных отверстийв форме прямоугольника, большая сторона которого ориентирована перпендикулярно оси плунжера .4. ( 4 ил. сл с сд

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН.

А1

„. Я0„„1 257611 (ду 4 С 05 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

4 2 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3858687/25-08 (22) 13.02. 85 (46) 15. 09. 86. Бюл. Р 34 (72) С.В,Алешин и Д.Е.Лихтенштейн (53) 621.941.2(088.8) (56) Авторское свидетельство СССР

У 443362, кл. G 05 В. 13/00, 1971. (54) МАСКА УСТРОЙСТВА УПРАВЛЕНИЯ

СТАНКОМ ДЛЯ ОБТОЧКИ ТРУБ (57) Изобретение относится к области обработки металлов резанием, а именно к обточке труб на бесцентрово-токарных станках с применением оптических устройств управления толщиной стенок и соосностью наружной и внутренней поверхностей. Устройство признано повысить точность обработки путем уменьшения зависимости площади просвета маски, определяющей величину светового потока, от поля допуска внутреннего диаметра обрабатываемой трубы. Отличительной особенностью маски устройства, содержащей корпус

1 и размещенные в его радиальных каналах 2 подпружиненные упругими элементами 3 плунжеры 4, снабженные плоскими хвостовиками 5 с отверстиями 6, является выполнение указанных отверстий. в форме прямоугольника, большая сторона которого ориентирована перпендикулярно оси плунжера .4.

Ю

4 ил.

12576

Изобретение относится к обработке металлов резанием, а именно к обточке труб на бесцентрово-токарных станках с применением оптических устройств управления толщиной стенок и соосностью наружной и внутренней поверхностей.

Целью изобретения является повышение точности обработки. путем уменьшения зависимости площади просвета 10 маски, определяющей величину светового потока, от поля допуска внутреннего диаметра обрабатываемой трубы.

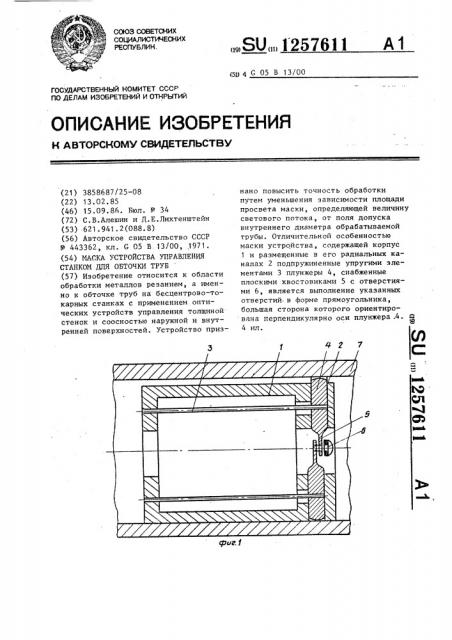

На фиг. 1 изображена предлагаемая маска,.продольный разрез;на фиг.2-4 - 15 то же, при обработке труб с заниженным, номинальным и эавьппенным внутренним диаметром соответственно, вид справа.

Маска состоит иэ корпуса 1 с радиальными каналами 2, в которых номещены подпружиненные упругими элементами 3 плунжеры 4, снабженные плоскими хвостовиками 5 с выполненными в 25 них отверстиями б, имеющими форму прямоугольников, большие стороны которых ориентированы перпендикулярно осям-плунжеров 4.

Устройство работает следующим 30 образом.

Корпус 1 размещают внутри обрабатываемой трубы 7. При этом плунжеры 4 под действием упругих элемен11

2 тов 3 смещаются и приходят в соприкосновение своими опорными поверхностями с поверхностью трубы, в результате чего плоские хвостовики 5 с прямоугольными окнами устанавливаются с взаимным перекрытием, величина которого, определяющая площадь просвета 8 маски, а следовательно, и величину светового потока от источника света (Hp показан), изменяется с изменением диаметра трубы в незначительных пределах.

Применение предлагаемой маски в. оптических устройствах управления точностью обработки труб на бесцентрово-токарных станках позволит снизить несоосность наружных и внутренних поверхностей, а также величину раэностенности труб.

Формула изобретения

Маска устройства управления станком для обточки труб, содержащая корпус и размещенные в его радиальных каналах подпружиненные плунжеры, снабженные плоскими хвостовиками, отличающаяся тем, что, с целью повышения точности обработки труб, в хвостовике каждого плунжера выполнено отверстие в форме прямоугольника, большая сторона которого ориентирована перпендикулярно юси плунжера.

1257611

Тираж 836

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Редактор А. Лежнина

Заказ 4955/46

Составитель В. Золотов

Техред М.Ходанич

Корректор Г. Решетник

Подписное
