Устройство для пропитки и сушки обмоток электрических машин

Устройство для пропитки и сушки обмоток электрических машин

Иллюстрации

Показать все

Реферат



СО103 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (Ю 4 Н 02 К 15/12

1

1

ЬЖ»

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A87OPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3835770/24-07 (221 03.01.85 (46) 15.09.86. Бюл. У 34 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт технологии электрических машин малой мощности (72) Г.Г. Гиоргобиани, З.А. Тевзадзе, В.Н..Квезерели и Д.В. Ломадзе (53) 621.318 (088.8) (56) Авторское свидетельство СССР

В 989691, кл. Н 02 К 15/12, 1981. (54) УСТРОЙСТВО ДЛЯ ПРОПИТКИ И СУШКИ

ОБМОТОК ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к технологическому оборудованию для изготовления обмоток электрических машин и может быть использовано в злектро4 технической промьппленности. Устройство содержит станину 1, на которой жестко закреплена стойка 2 с размещенным на ней с возможностью вращения многопозиционным поворотным столом 3. На поворотном столе 3 .расположены механизмы 4 фиксации обрабатываемых изделий 5. Каждый ме.ханизм 4 установлен на валу, выполненном из двух частей, шарнирно связанных между собой, одна из которых расположена с возможностью вращения в поворотном столе 3. На части 6 вала насажена шестерня 7, находящаяся в зацеплении с ведущей шестерней

8 привода 9 поворота обрабатываемых изделий 5. Другая часть 10 несет на себе механизм 4 фиксации обрабаты1257763 ваемых изделий, часть 10 вала установлена с возможностью взаимодействия с копиром 14. Устройство обеспечивает упрощение конструкции. 2 ил.

Изобретение относится к технологическому оборудованию для изготовления оомоток электрических машин и может быть использовано в электротехнической промьппленности.

Цель изобретения — упрощение конструкции.

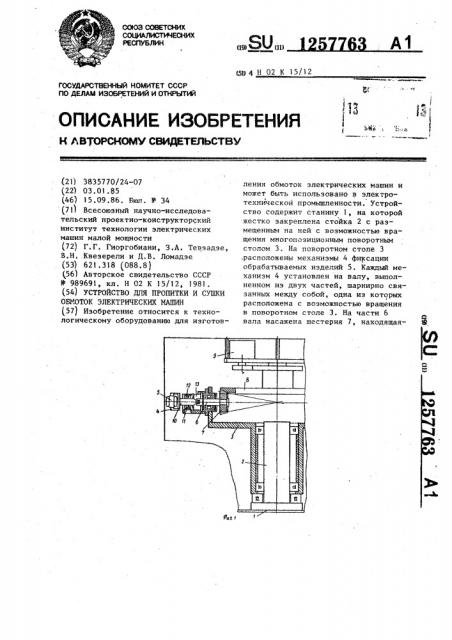

На фиг. 1 изображено устройство, разрез; на фиг. 2 — механизм фиксации обрабатываемого изделия.

Устройство для пропитки и сушки обмоток электрических машин содержит станину 1, на которой жестко закреплена стойка 2 с размещенным на ней с возможностью вращения многопозипионным поворотным столом 3. На столе 3 расположены механизмы 4 фиксации обрабатываемых изделий 5. Каждый механизм 4 установлен на валу, выполненном из двух шарнирно связанных между собой частей, одна из которых

6 расположена с возможностью вращения в поворотном столе 3. На части

6 вала насажена шестерня 7, находящаяся в зацеплении с ведущей mecтерней 8 привода 9 поворота обрабатываемых иэделий 5. Другая часть 10, несущая на себе механизм 4 фиксации обрабатываемых изделий, установлена в подшипнике ll с надетой на него втулкой 12, которая охвачены вилкой

13 с трех сторон, кроме стороны, противоположной расположению копира 14, закрепленного на станине l. Втулка

12 снабжена пружиной при горизонтальном расположении оси вращения поворотного стола 3.

Устройство содержит привод поворота стола, нагревательные устройства и дозатор (не показаны). ,Устройство для пропитки и сушки обмоток электрических машни работает следующим образом.

Вначале устанавливают обрабатываемые изделия 5 в механизм 4, включают привод поворота, осуществляющий поворот поворотного стола 3 на очередную позицию. Одновременно включают привод 9. От привода 9 вращение передается через ведущую шестерню 8 шестерне 7, частям 10 вала и механизму 4, на котором установлены обрабатываемые изделия 5.

10 На позициях, где .нет копира 14, часть вала в процессе вращения с сидящим на нем подшипником 11 и втулкой 12 посредством пружины охватывается с трех сторон вилкой 3. На

15 других позициях под действием копира

l4 осуществляется наклон части 10 вала и, следовательно, обрабатываемого изделия 5. При этом часть 10 вала ограничивается боковыми граня20 мн вилки 13. На этих же позициях осуществляется подача лака от дозатора..

Формула изобретения

Устройство для пропитки и сушки обмоток электрических машин, содержащее станину, на которой расположены копир, многопозиционный поворотный

З0 стол, механизмы фиксации обрабатываемых изделий, привод поворота обрабатываемых изделий, узел для дозирования и подачи пропиточного вещества и узел сушки обмоток, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, она содержит валы, установленные на поворотном столе, .каждый из которых выполнен из двух частей, шарнирно .связанных между со40. бой, при этом одна часть связана с приводом обрабатываемых изделий, а другая несет на себе механизм фиксации обрабатываемых изделий и установлена с возможностью взаимодействия с копиром.

1257763

Составитель Г. Майорова

Техред Л.Сердюкова, Корректор С. Черни

Редактор Л. Пчелинская

Заказ 5036/54

Тираж 631 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
