Реферат



Изобретение относится к электромашиностроению и может быть использовано в двухскоростных асинхронных двигателях. Цель изобретения - упрощение технологии изготовления и укладки , повьшение использования активных материалов. Обмотка вьтолнена в пятидесяти четырех пазах, содержит концентрические катушечные группы, катушки которых включены последовательно , объединенные в три трехфазные звезды, соединенные параллельно, снабжена выводами 6С1, 6С2, 6СЗ, Взятыми из точек параллельного соединения фаз, и выводами 4С, 4С2, 4СЗ, взятыми из нулевых точек звезд. Три группы с порядковыми нoмe)aми 55,60 и 65 и началами внешних катушек в пазах с номерами 1,19,37, образованы концентрическими катзтпками, включающими одну катушку с числом витков Wj, с шагом у 9, и четыре катушки с числом витков W, с шагами , ,у 7, . Аналогично включены другие двенадцать катушечных групп. В фазы одной трехфазной звезды, присоединенной к зажиму 6С1, включены катушечные группы с порядковыми номерами 55,60, 65 для фазы 4С1-6С1, а относительные числа витков катушек находятся в отношении l-J, : 1,0:0,5. I ил. с S (Л

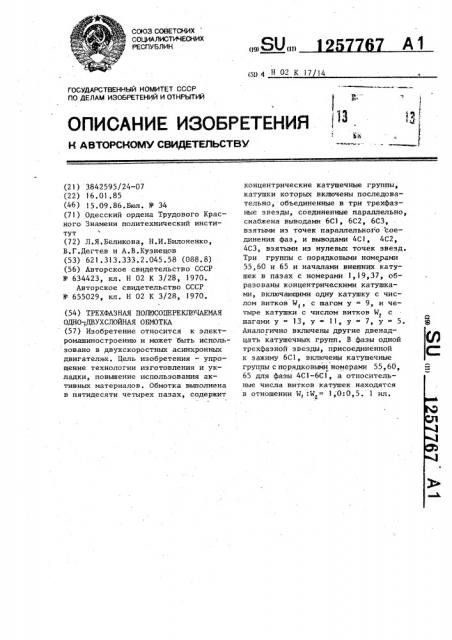

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (su 4 H 0 К 17 14

«

В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ. (21) 3842595/24-07 (22) 16.01.85 (46) 15.09.86.Бюл. У 34 (71) Одесский ордена Трудового Красного Знамени политехнический институт (72) Л.Я.Беликова, Н.И.Билоненко, В.Г,Дегтев и А.В.Кузнецов (53) 621.313.333.2.045.58 (088,8) (56) Авторское свидетельство СССР

У 634423, кл. Н 02 К 3/28, 1970.

Авторское свидетельство СССР

У 655029, кл. Н 02 К 3/28, 1970, (54) ТРЕХФАЗНАЯ ПОЛЮСОПЕРЕКЗЮЧАЕМАЯ

ОДНО-,ДВУХСЛОЙНАЯ ОБМОТКА (57) Изобретение относится к электромашиностроению и может быть использовано в двухскоростных асинхронных двигателях. Цель изобретения — упрощение технологии изготовления и укладки, повышение использования активных материалов. Обмотка выполнена в пятидесяти четырех пазах, содержит концентрические катушечные группы, катушки которых включены последовательно, объединенные в три трехфаэные звезды, соединенные параллельно, снабжена выводами 6С1, 6С2, 6С3, взятыми из точек параллельного соединения фаз, и выводами 4С1, 4С2, 4СЗ, взятыми из нулевых точек эвезд.

Три группы с порядковыми номерами

55,60 и 65 и началами внешних катушек в пазах с номерами 1,19,37, образованы концентрическими катушками, включаюшими одну катушку с числом витков Н(, с шагом у = 9, и четыре катушки с числом витков M c

2 шагами у = 13, у = 11, у = ?, у = 5.

Аналогично включены другие двенадцать катушечных групп. В фазы одной трехфазной звезды, присоединенной к зажиму 6С1 включены катушечные группы спорядковыми номерами 55,60, 65 для фазы 4С1-6С1, а относительные числа витков катушек находятся в отношении И,:11 = 1;0:0,5. 1 ил.

125/767

Изобретение относится к электро- машиностроению и может .быть использовано в электротехничес кой промышленности при изготовлении и укладке статорных обмоток двускоростных асинхронных двигателей.

Целью изобретения является упрощение технологии изготовления и укладки обмотки, повышение использования активных материалов путем уменьшения уравнительных токов и экономии изоляционных материалов.

На чертеже изображена развертка предлагаемой обмотки, В пазах 1,-54 размещены катушки

55-69. Катушки с полным числом витков Ч< изображены толстыми сплошными линиями, а катушки с числом витков Ч " 0,5;. Ч, изображены тонкими сплошными линиями. Заполнение всех пазов одинаковое.

При подсоединенных зажимах 6С1, 6С2, бСЗ к симметричной питающей сети и свободных зажимах 4С1, 4С2, 4СЗ возникает вращающееся магнитное поле с числом полюсов, равным шести.

При подсоединенных зажимах 4С1, 4С2

4СЗ к питающей сети возникает вращающееся магнитное поле с числом полюсов, равным четырем. Зажимы бС1, 6С2, 6СЗ при этом свободны.

Величины обмоточных коэффициентов предлагаемой обмотки составляют

К,„, = 0,9021 Км, =. 0,827; K ñ

Г 0,864. Относительная величина разностной ЭДС близка к нулю (ЬЕ

= 0,0007), т.е, уравнительные токи практически отсутствуют.

В конструктивном отношении предлагаемая обмотка выполнена, одно-, двухслойной, состоит иэ. 15 концентрических катушечных групп, что существенно упрощает технологию ее изготовления и укладки в пазы статора, при этом она может быть уложена на современном статорообмоточном оборудовании, так как ее конструкция удовлетворяет всем требованиям, предъявляемым к обмоткам для механизированной укладки: обмотка содержит только концентрические катушечные группы; укладка катушечных групп производит- . ся обеими сторонами одновременно, т.е, исключена операция, подъема ша.га; - катушечные группы должны быть распределены без пересечения в лобовых частях.

Применение предлагаемой обмотки позволяет снизить добавочные потери, улучшает виброакустические характеристики вследствие уменьшения величины разностной ЭДС, обеспечивает экономию активных материалов в результате повышения энергетических показателей.

Формула изобретения

Трехфазная полюсопереключаемая одно.—, двухслойная обмотка с отношением чисел полюсов 6:4, выполняемая в 54 пазах статора с номерами от, 1 до 54, содержащая концентрические катушечные группы, катушки которых включены последовательно, объединены в три трехфазные звезды, соединенные параллельно с последовательным включением катушечных групп в каждой фазе, снабженные выводами 6С1

6С2, 6СЗ, взятыми из точек параллельного соединения фаз, и выводаll5

20 ми 4С1, 4С2, 4СЗ, взятыми из нулевых точек звезд, предназначенная для укладки без подъема нага, о т л и— ч а ю щ а я с я тем, что, с целью упрощения технологии изготовления и укладки обмотки, повышения использования активных материалов и экономии изоляционных материалов, обмотка выполнена из 15 концентрических групп с номерами от 55 до 69, из которь х три группы с порядковыми номерами 55, 60 и 65 и началами внешних катушек в пазах с .номерами 1,19,37 соответственно образованы концентрическими катушками, включающими одну катушку с числом витков v, с шагом у = 9, и четыре катушки с числом витков v с шагами у = 13; ll; 7; 5, шесть групп с порядковыми номерами

56,59,61,64,66,69 и началами внешних катушек в пазах с номерами 4,16,22, 34,40 и 52 соответственно образованы концентрическими катушками,включающими одну катушку с числом витков я, с шагом у = 9 и две катушки с числом витков ч с шагами у =

13 и ll шесть групп с порядковы45

50 ми номера. и 57,58,62,63,67,68 и началамн внешних катушек в пазах с номерами 7,13,25,31,43 и 49 соответстми у = 13 и Ill, причем в фазы одной трехфазной звезды, присоединенной венно образованы двумя концентричес5 кими катушками, включающими две катушки с числом витков v и с шага257767

58 bg 55 Ы 57 ЯЮ 5У 60 bt ЕР бУ b4 85 hf Ю7

Составитель А.Кецарис

Редактор Л.Дчелинская Техред Л.Сердюкова

Корректор М.Нароши

Заказ 5036/54 Тираж 631

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауш"кая наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

3 1 к зажиму 6С1, включены катушечные группы с порядковыми номерами 55,60, 65 для фаз 4С1 — бС1, 4СЗ-бС1 соответственно, в фазы другой трехфазной звезды, присоединенной к зажиму бС2, включены катушечные группы с порядковыми номерами 59,62 для фазы 4С1-бС2, катушечные группы с порядковыми номерами 64,67 для фазы 4С2-6С2, катушечные группы с порядковыми номерами 69,57 для фазы 4СЗ- С2, в фазы третьей трехфазной звезды, присоединенной к зажиму 6СЗ, \ включены катушечные группы с порядковыми номерами 66, 63 для фазы

4С1-6СЗ, катушечные группы с порядковыми номерами 56, 68 для фазы

4С2-6СЗ, катушечные группы с порядковыми номерами 61,58 для фазы

4С3-6С3, при этом катушечные группы с порядковыми номерами 56, 59, б!, 64, 66, 69 включены встречно отно10 сительно катушечных групп в пределах фаз, а относительные числа вит- . ков катушек находятся в отношении

w< : v = 1,0:0,5,
