Реферат



Изобретение относится к элекг тротехнике и может быть использовано в эл. машинах для использования в автономных системах электроснабжения . Цель изобретения - повышение :удельной мощности и качества электроэнергии вентильного генератора j (ВГ). BF содержит п т-фазных обмоток якоря I, каждая из которых соединена с соответствующим двухполупериодным выпрямителем 2, выводы которого соединены с нагрузкой 3 и регулятором напряжения 4, и параллельную обмотку 3 возбуждения, начало которой соединено с регулятором 4, а конец - с минусовы ш выводами 6 выпря-; мителей 2, Начала каждой из п числа тфазных обмоток якоря 1 сдвинуты последовательно относительно друг друга на Ti /m-n эл. град. ВГ снабжен дополнительно п последовательными обмотками возбуждения 8. Число параллельных ветвей 9 равно числу пар полюсов индуктора. На одноименных полюсах индуктора размещено по одной ветви 9, а на полюсах обратной полярности размещена обмотка возбуждения 5, Начала обмоток 8 соединены с положительными зажимами двухполупериодных выпрямителей 2. Ток каждой из m фаз п якорных обмоток по продолжительности превосходит ток каждой фазы обмотки якоря, что в сумме приводит к повышению мощности генератора . 3 ил. I (О /

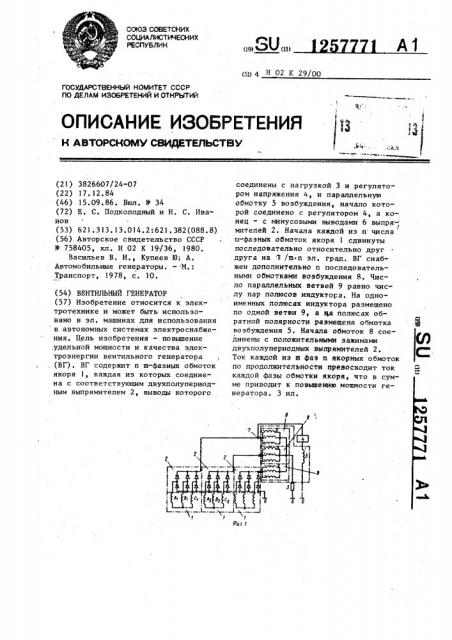

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Al 1 1

ПЮ - Се (511 4 Н 02 К 29/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И

Н А BTOPGHQMY СВИДЕТЕЛЬСТВУ (21) 3826607/24-07 (22) 17.12.84 (46) 15.09.86. Бюл. У 34 (72) Е. С. Подколодный и Н. С. Иванов (53) 621,313.13.014.2:621,382(088.8) (56) Авторское свидетельство СССР

9 758405, кл. Н 02 К 19/36, 1980.

Васильев В, И., Купеев Ю; А.

Автомобильные генераторы. — М.:

Транспорт, 1978, с. 10. (54) ВЕНТИЛЬНЫЙ ГЕНЕРАТОР (57) Изобретение относится к элек-, тротехнике и может быть иснользовано в эл. машинах для использования в автономных системах электроснабжения. Цель изобретения — повышение

:удельной мощности и качества электроэнергии вентильного генератора . (ВГ). ВГ содержит и ш-фазных обмоток якоря 1, каждая из которых соединена с соответствующим двухполупериодным выпрямителем 2, выводы которого соединены с нагрузкой 3 и регулятором напряжения 4, и параллельную обмотку 5 возбуждения, начало которой соединено с регулятором 4, а конец - с минусовыми выводами 6 выпря-, мителей 2, Начала каждой из n числа ш фаэных обмоток якоря 1 сдвинуты последовательно относительно друг друга на Ъ /m-и эл. град. ВГ снабжен дополнительно и последовательными обмотками возбуждения 8. Число параллельных ветвей 9 равно числу пар полюсов индуктора. На одноименных полюсах индуктора размещено по одной ветви 9, а ца полюсах об- . ратной полярности размещена обмотка возбуждения 5. Начала обмоток 8 соединены с положительными зажимами двухполупернодных выпрямителей 2.

Ток каждой иэ m фаз и якорных обмоток по продолжительности превосходит ток каждой фазы обмотки якоря, что в сумме приводит к повышению мощности генератора. 3 ил.!

257771

Изобретение относится к электротехнике и может быть использовано в электрических машинах, предназначенных для использования преимущественно в автономных системах электроснабжения, Цель изобретения — повышение удель-. ной мощности и качества электроэнергии ВГ, На фиг. 1 представлена принцяпиаль-10 ная схема ВГ; на фиг, 2 — расположение обмоток возбуждения на полюсах; на фяг.. 3 - диаграммы напряжения на элементах схемы ВГ. ! !5

ВГ содержит и ш-фазных обмоток якоря 1 (фиг . 1 ), каждая из ко торых соединена с соответствующим двухполупериодным выпрямителем 2=, выводы ко.торого соединены с нагрузкой 3 я регулятором напряжения 4, и параллельную обмотку 5 возбуждения, начало ко- торой соединено с регулятором напряжения 4, а конец - с минусовыми выводами 6 выпрямителей ?, причем начала каждой из и числа m-фазных обмоток якоря 1 сдвинуты последовательно относительно друг друга на п /ш и эл. град., каждый из полюсных вывоцов 7 выпрямителей 2 соединены с нагрузкой 3 через соответствующую дополнительно введенную последовательную обмотку 8 возбуждения, при этом каждая из и последовательных обмоток

8 имеет число параллельных ветвей 9, равное числу пар полюсов индуктора, На одноименных полюсах !0 индуктора, например, северных 11 (фяг. 2) размещено по одной параллельной ветви 9 каждой иэ и последовательных обмоток

8, а на полюсах 12 обратной полярности размещена параллельная обмотка

5 возбуждения, При увеличения частоты вращения

ВГ на выводах выпрямителей 3 происходит повьппение напряжения от нуля до значения, которое выше номинального. В этом случае регулятор 4 напряжения отключает параллельную обмотку 5 возбуждения. Напряжение на выводах 7 выпрямителя 2 понижается до номинального значения, При увеличении тока нагрузки 3 происходят уменьшение напряжения на выводах 7 выпрямителя 2, но в то же время с увеличением тока нагрузки 3 увеличи- 55 вается ИДС последовательных обмоток

8 возбуждения и напряжение увеличива". ется до номинального значения.

На фиг. 3 представлены временные диаграммы напряжений при n=2, m=3 на фазах А,, В„, С, первой обмотки и на фазах А, В, С второй обмотки, а также выпрямленное напряжение Ug

Р1 и Б,1„ на выходе соответствующих

Л2 выпрямителей. Из диаграмм видно „ что время протекания тока через

1 фазы генератора t, и t, больше, чем время протекания тока t, я через фазы известного генератора, а величина пульсаций выпрямленного напряжения U меньше, чем ве" . личина пульсаций выпрямленного напряженин U известного генератора.

Подключение обмоток якоря 1 через выпрямители 2 и последовательные обмотки 8 возбуждения к нагрузке 3 позволяет повысить мощность. вентильного генератора в результате увеличения времени работы каждой из m фаз и обмоток якоря 1 (фиг. 3), которое происходит из-за того, что при повышении напряжения на выходе выпрями-теля 2 одной ш-фазной обмотки якоря 1 под напряжением на выходе выпрямителя 2 другой m-фазной обмотки якоря 1 не происходит запирания вь|прямятеля 2 последней m-фазной об- мотки якоря 2 повышенным напряжением (фяг, 3) вследствие наличия между положительными выводами 7 выпрямителей 2 последовательных обмоток 8 возбулденяя, обладающих активно-индуктивным сопротивлением и имеющих магнитную связь между параллельными ветвямя 9 каждой из последовательных обмоток 8 за счет размещения на одноименных полюсах 11 по одной параллельной ветви 9 каждой яз последовательных обмоток 8. В этом случае ток каждой из m фаз и якорных обмоток по продолжительности значительно тревосходят ток каждой фазы обмотки якоря прототипа, что в сумме приво-. дит к значительному повьппению мощности генератора в сравнении с известным генератором.

Размещение по одной параллельной ветви 9 каждой из и последовательных обмоток 8 на одноименных полюсах 11 также позволяет в результате магнитной связи между этими ветвямя 9 значительно уменьшить пульсации выпрямленного напряжения в квазяустановившяхся режимах и,улучшить качество электроэнергяи в переходных режимах

ВГ, Применение нескольких последова771

Фиь.2

az.Õ

Составитель А. Санталов

Редактор Л, Пчелинская Техред Л.Сердюкова Корректор Л, Пилипенко

Заказ 5036/54 Тираж 631 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 1257 тельных обмоток 8 возбужденИя, кроме того, позволяет уменьшить сечение проводов от выводов 7 выпрямителей 2 к последовательным обмоткам 8 возбуждения и от этих обмоток к нагрузке 3, что, в конечном итоге, способствует уменьшению объема и массы ВГ.

Применение последовательных обмоток

8 возбуждения, подключенных к нагрузке 3, позволяет уменьшить ток воэ- 10 буждения, протекающий через регулятор 4 напряжения и параллельную обмотку 5 возбуждения, и кратность регулирования ВГ, что способствует уменьшению объема и массы и повышению надежности регулятора 4 напряжения. формула изобретения

Вентильный генератор, содержащий индуктор, n m-фазных обмоток якоря, каждая из которых соединена с зажимами переменного тока одного из и двухполупериодных выпрямителей, меж- 25 ду положительным и отрицательным зажимами ITодключена цепь нагрузки н последовательно соединенные регулятор напряжения и параллельная обмотка возбуждения, начала каждой иэ mфазиых обмоток якоря смещены относительно друг друга на /m.n эл, грац,, отличающийся тем, что, с целью повышения удельной мощности и качества электроэнергии, генератор . снабжен дополнительно и последовательными обмотками возбуждения, начала которых соединены с положительными зажимами двухполупери дных выпрямителей, а концы подключены к нагрузке, каждая из последовательных обмоток возбуждения выполнена с числом параллельных ветвей, равным числу пар полюсов индуктора, на каждом из полюсов индуктора одной полярности размещено по одной параллельной ветви каждой из и последовательных обмоток возбуждения, а на по1 юрaх обратной полярности размещена параллельная обмотка возбуждения.
