Реферат



Изобретение относится к области средств амортизации. Цель изобретения - повышение надежности защиты блоков радиоэлектронной аппаратуры. При продольном и радиальном направлениях вибрационных нагрузок демпфирующие кольца 4 и 5 взаимодействуют между собой за счет уменьшения пазов (S, . При действии ударных нагрузок снижение коэффициента динамичности происходит за счет уменьшения величины пазов В демпфируюпщх колец 4 и 5. Выполнение -демпфирующих колец 4 и 5 ступенчатой конфигурации и расположение их с зазорами между ними в радиальном и продольном направлениях позволило использовать устройство для защиты от вибрационных нагрузок по трем направлениям и ударных нагрузок одновременно. .2 ил. 10 СП «ч|

СОЮЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5D 4 Н 05 К 7/12

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

М

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

47иг.! (21) .3772192/24-21 (22) 25.07.84 (46) 15.09.86. Бюл. У 34 (72) П.С. Виноградов, И.А. Глебова и Б.И. Плетнев (53) 621,752.2 (088.8) (56) Авторское свидетельство СССР

У 400069, кл. Н 05 К 7/12, 1973.

Авторское свидетельство СССР

Р 782195, кл. Н 05 К 7/12, 1980. (54) ВИБРОИЗОЛИРУ10ЩЕЕ УСТРОЙСТВО (57) Изобретение относится к области средств амортизации. Цель изобретения — повышение надежности защиты блоков радиоэлектронной аппаратуры.

„„SU„, 1257865 А I

При продольном и радиальном направлениях вибрационных нагрузок демпфирующие кольца 4 и 5 взаимодействуют между собой за счет уменьшения пазов b, . При действии ударных нагрузок снижение коэффициента динамичности происходит за счет уменьшения величины пазов о демпфирующих колец 4 и 5. Выполнение демпфирующих колец 4 и 5 ступенчатой конфигурации и расположение их с зазорами между ними в радиальном и продольном направлениях позволило использовать устройство для защиты от вибрационных нагрузок по трем направлениям и ударных нагрузок одновременно.,2 ил.

1257865

4 иг.2

ВНИИПИ Заказ 5042/59 Тираж 765

Подписное

Произв-нолигр..пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к радиоэлектротехнике и может быть использовано в любой области техники, где применяются амортизирующие устройства.

Целью изобретения является защита блоков радиоэлектронной аппаратуры от ударных нагрузок и вибрации по трем направлениям.

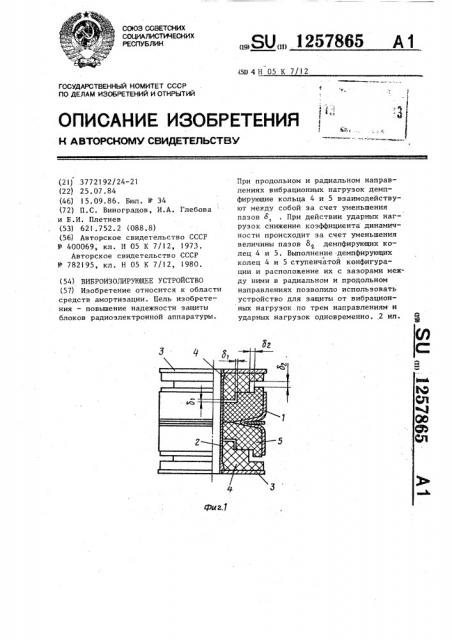

На фиг. 1 и 2 изображено виброиэолирующее устройство с сечением по оси симметрии.

Виброизолирующее устройство содержит корпус 1 с наружным фланцем для крепления к объекту, втулку 2, на которой жестко закреплены опорные шайбы 3 и демпфирующие кольца

4 и 5 ступенчатой формы, установ- ленные с образованием между ниии взаимно перпендикулярных пазов в радиальном b . и продольном 8 направлениях с воэможностью взаимодействия между собой.

При действии вибрационных нагрузок в продольном и радиальном направлениях демпфирующие кольца 4 и

5 взаимодействуют между собой по двум взаимно перпендикулярным направлениям за счет уменьшения величины пазов д„, что приводит к снижению коэффициента динамичности устройства при резонансе и защищает объект от вибрационных нагрузок.

При действии ударных нагрузок снижение коэффициента динамически происходит за счет уменьшения величины пазов 8, происходящего при взаимодействии демпфирующих колец 4 и 5 между собой по двум взаимно перпендикулярным направлениям.

При снятии нагрузок упругие демпфирующие кольца 4 и 5, взаимодействуя между собой, возвращают устройство в первоначальное состояние.

Выполнение устройства с демпфирующими кольцами ступенчатой конфигурации, образующей взаимно перпенди10 кулярные зазоры между ними в радиальном и продольном направлениях, позволяет использовать его для защиты от вибрационных нагрузок по трем направлениям и ударных нагрузок одновреt5 менно.

Формула изобретения

Виброизолирующее устройство, со20 держащее корпус, размещенные в нем втулку с опорными шайбами на ее концах и демпфирующие кольца, которые установлены между опорными шайбами втулки с возможностью взаимодействия. между собой их торцовых поверхностей, обращенных навстречу одна к другой, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных воэможностей в условиях воздействия

ЗО ударных и вибрационных нагрузок в трех взаимно перпендикулярных направлениях и снижения коэффициента дина.мичности, торцовые поверхности демпфирующих колец, обращенные навстречу одна к другой, выполнены ступенчатой формы, причем демпфирующие кольца установлены с образованием взаимно перпендикулярных пазов между их соответствующими ступенями.
