Способ уменьшения уровня помех в диодном мостовом преобразователе постоянного тока в переменный

Способ уменьшения уровня помех в диодном мостовом преобразователе постоянного тока в переменный

Иллюстрации

Показать все

Реферат



Ru 125814

Класс 21а, 36

21сР 12о4 СССР

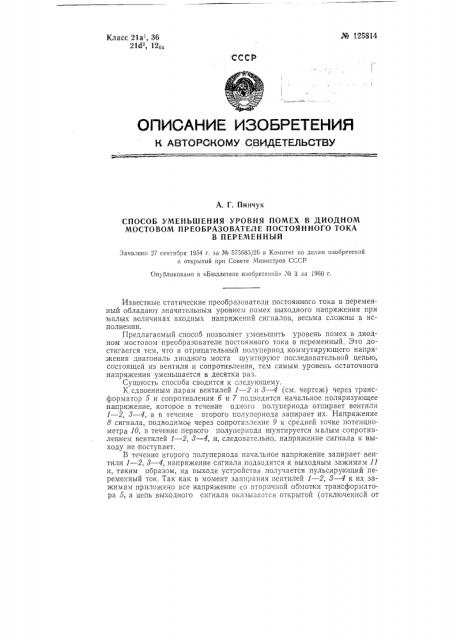

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Пинчук

СПОСОБ УМЕНЬШЕНИЯ УРОВНЯ ПОМЕХ В ДИОДНОМ

МОСТОВОМ ПРЕОБРАЗОВАТЕЛЕ ПОСТОЯННОГО ТОКА

В ПЕРЕМЕННЫЙ

Заявлено 27 сентября 1954 г. за № 575683/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрете|ш1Ь № 3 за 1960 г.

Известные статические преобразователи постоянного тока в переменный обладают значительным уровнем помех выходного напряжения при малых величинах входных напряжений сигналов, весьма сложны в исполнении.

Предлагаемый способ позволяет уменьшить уровень помех в диодном мостовом преобразователе постоянного тока в переменный. Это достигается тем, что в отрицательный полупериод коммутирующего напряжения диагональ диодного моста шунтируют последовательной цепью, сос1оящей из вентиля и сопротивления, тем самым уровень остаточного напряжения уменьшается в десятки раз.

Сущность способа сводится к следующему.

К сдвоенным парам вентилей 1 — 2 и 8 — 4 (см. чертеж) через трансформатор 5 и сопротивления б и 7 подводится начальное поляризующее напряжение, которое в течение одного полупериода отпирает вентили

1 — 2, 8 — 4, а в течение второго полупериода запирает их. Напряжение

8 сигнала, подводимое через сопротивление 9 к средней точке потенциометра 10, в течение первого полупериода шунтируется малым сопротивлением вентилей 1 — 2, 8 — 4, и, следовательно, напряжение сигнала к выходу не поступает.

Б течение второго полупериода начальное напряжение запирает вентили 1 — 2, 8 — 4, напряжение сигнала подводится к выходным зажимам 11 и, таким образом, на выходе устройства получается пульсирующий переменный ток. Так как в момент запирания вентилей 1 — 2, 8 — 4 к их зажимам приложено все напряжение со вторичной обмотки трансформатора Б, а цепь выходного сигнала оказызается открытой (отключенной от — 2-—

Предмет изобретения

Способ уменьшения уровня помех в диодном мостовом преооразователе постоянного тока в переменный, отл и ч ающи и ся тем, что в отрицательный полупериод коммутирующего напряжения диагональ диодного моста шунтируют последовательной цепью, состоящей из вентиля и сопротивления.

9 12

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 86; 93

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 4127

Поди. к печ. 5Х-60 г.

Тираж 650 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. земли), на общую точку. 12 сопротивлений 9 и 18 через вентили 1 — 2, 8 — 4 наводится помеха переменного тока непосредственно от источника питания, Для ограничения величины напряжения переменного тока (от источника питания) между точками 14 и 15 включена цепь, состоящая из вентиля 1б и сопротивления 17. Эта цепь существенно ограничивает напряжение запирания вентилей, сохраняя его достаточным для нормальной работы преобразователя. Для симметрирования вторичной обмотки трансформатора б относительно земли включена цепочка, состоящая из конденсатора 18 и сопротивления 19.
