Реферат



Л4 125822

Класс 21d, Зов

21а 36

С.ССР

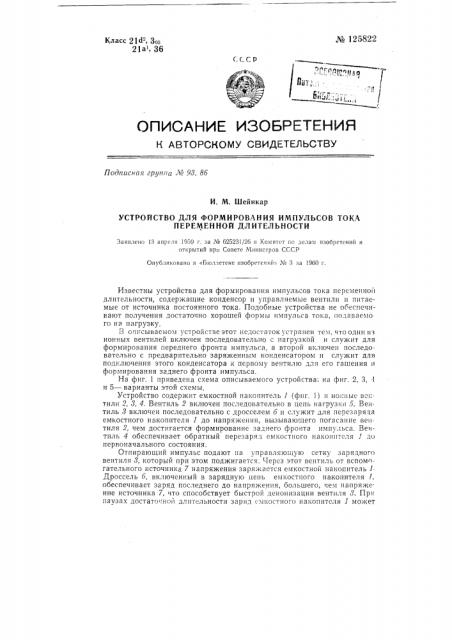

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 98, 86

И. М. Шейнкар

УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСОВ ТОКА

ПЕРЕМЕННОЙ ДЛИТЕЛЬНОСТИ

Заявлено 1З апреля 1959 г. за ¹ б25231/2б в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Б:оллетене изобретений» ¹ 3 за 1960 г.

Известны устройства для формирования импульсов тока переменной длитсльности, содержащие конденсор и управляемые вентили и питаемые от источника постоянного тока. Подобные устройства не обеспечивают получения достаточно хорошей формы импульса тока, подаваемо го на на.грузку.

В описываемом устройстве этот недостаток устранен тем, что один из ионных вентилей включен последовательно с нагрузкой и служит для формирования переднего фронта импульса, а второй включен последовательно с предварительно заряженным конденсатором и служит для подключения этого конденсатора к первому вентилю для его гашения н формирования заднего фронта импульса.

На фиг. 1 приведена схема описываемого устройства; на фиг. 2, 3, -1 и 5 — варианты этой схемы.

Устройство содержит емкостной накопитель 1 (фиг. 1) и Hol:Hûå вен тили 2, 3, 4. Вентиль 2 включен последовательно в цепь нагрузки 5. Вентиль 8 включен последовательно с дросселем 6 и служит для персзаряца емкостного накопителя 1 до напряжения, вызываю цего погасание вен тиля 2, чем достигается формирование заднего фронта импульса. Вентиль 4 обеспечивает обратный перезарял емкостного накош1тсля 1 до первоначального состояния.

Отпирающий импульс подают на управляющую сетку зарялного вентиля 8, который при этом поджигается. Через этот вентиль от вспомгзгательного источника 7 напряжения заряжается емкостной накопитель 1

Дроссель 6, включенный в зарядную цепь емкостного накопителя 1, обеспечивает заряд последнего до напряжения, большего, чем напряже.ние источника 7, что способствует быстрой деионизации вентиля 8, При

IIBv33x достаточной IIITE .J1hHocTH заряд е мкостного HBK01111TL Isl 1 может

До дЯ, — 2 производиться через дроссель 6 или сопротивление 5. Отпирающий импульс На сетку вентиля 2 мо>кст быть подан одновременно с импульсом, подаваемым на сетку вентиля 8. Зажигание вентиля 2 определяет начало протекания рабочего тока ерез нагрузку 5.

При подаче отпирающего импульса на сетку разрядного вентиля последний зажигается и к вентилю 2 прикладывается напряжение заря>кенного емкостного накопителя 1, являющееся для вентиля 2 обрат ным, вследствие чего этот вентиль гаснет. Через нагрузку 5 после вклк!ченич вентиля 2 IIpoxopHT TQK перезаряда eмкостного накопите Is( вследствие чего вентиль 4 также гаснет. Перед следующим рабочим импульсом происходит новый перезаряд емкостного накопителя 1 через вентиль 8 и дроссель б.

Если индуктивность, которой обладает нагрузка 5, недостаточно срезает всплеск заднего фронта импульса, то в схему может быть введен дополнитсльный вентиль 8, отсекающий этот всплеск (фиг. 2).

Вентиль 8 шунтирует нагрузку 5 при включении в рабочую цепь о противления 9 или индуктпвности 10, изображенной пунктиром. Отпирающий импульс подается па сетку вентиля 8 одновременно с импульсом, подаваемым ча сетку вентиля 4.

При подключении сопротивления 9 перезаряд емкостного накопитля 1 будет происходить с постоянной времени -. =PIC,, где Р— сопротивление 9; С вЂ” емкостной накопитель 1.

При включении индуктивности 10

/ — — =---. / L С

2 1> где: i. — индуктивность 10.

В нагрузке 5 при этом будет формироваться строго прямоугольны импульс.

На фиг. 3 и 4 изображены еще два варианта схемы описываемого устройства, даюшие возможность осушествлять заряд емкостного накопителя от основного источника напряжения 11 без применения вспомогательного источника 7 напряжения. В устройстве, выполненном по схе ме, приведенной на фиг. 3, заряд емкостного накопителя до начала рабочего импульса может производиться через вентиль 8 и дроссель 6 с последующим перезарядом до обратного заряда емкостного накопителя

1 через вентиль 4 и индуктивность 10. Приложение обратного напряжения к рабочему вентилю 2 и его гашение осуществляются от перезаряженного емкостного накопителя 1 при зажигании вентиля 8. При этом происходит новый перезаряд емкостного накопителя 1 через нагрузку 5

В устройстве, изображенном на фиг. 4, заряд емкостного накопителя I может быть произведен во время рабочего импульса. На сетку зарядного вентиля 2 отпирающий импульс подают одновременно с подачей поджигающего сигнала на вентиль 8. Гашение вентиля 8 производят п,.>дачей обратного напряжения с емкостью накопителя 1 при зажигании вентиля 4.

Описанные устройства для формирования импульсов тока, переменной длительности могут питаться от источника постоянного тока питающей сети мгновенной мощности, равной мощности импульса, а также от любого накопителя (например, емкость, искусственная длинная линия).

В частном случае (фиг. 5) питание устройства осуществлено без применения вспомогательного источника 7 напряжения.

Передний фронт импульса формируется при зажигании рабочегс вентиля 2. Для формирования заднего фронта импульса подают отпирающий импульс на сетку вентиля 8, обеспечивающего при помощи дро.: № 12582" селя б обратный перезаряд емкостного накопителя 1 до первоначального состояния. По достижении током перезаряда нулевого значения вентиль

8 гаснет, а обратное напряжение на емкостном накопителе 1 обеспечивает погасание вентиля 2, По восстановлении запирающей способности сетки вентиля 2 на сетку вентиля 4 подают отпирающий импульс, и емкостной накопитель 1 вновь перезаряжастся. По достижении током заряда нулевого значения вентиль 4 гаснст. Заряд емкостного накопителя 1 может производиться также через зарядный дросссль 12 или зарядное сопротивление 18.

Устройство может найти применение в радиолокационной технике и при специальных физических исследованиях.

Предмет изобретения

Устройство для формирования импульсов тока переменной длительности, питаемое от источника постоянного тока и содержащее конденсор и управляемые вентили, о т л и ч а ю щ е е с я тем, что, с целью улучшения формы импульса, подаваемого на нагрузку, один из ионных вентилей включен последовательно с нагрузкой и служит для формирования переднего фронта импульса, а второй включен последовательно с предварительно заряженным конденсатором и служит для подключения этого конденсатора к первому вентилю для его гашения и формирования заднего фронта импульса. № 125822
