СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<5Р 1 F 23 Н 17/ОО

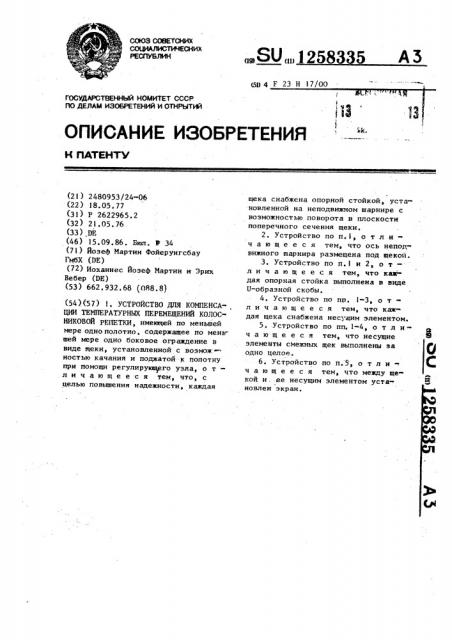

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К flATEHTY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2l) 2480953/24-06 (22) 18.05.77 (31) P 2622965.2 (32) 21.05.76. (33) ЭЕ (46) 15.09.86. Бюл. В 34 (7 i ) Йо з еф Мартин Фойер унг сб ау

ГмбХ {DE) (72) Иоханнес Йозеф Мартин и Эрих

Вебер (DE) (53) 662.932.68 (088.8) (54)(57) I. УСТРОЙСТВО ДЛЯ КОМПЕНСА- .

ЦИИ ТЕМПЕРАТУРНЫХ ПЕРЕМЕЩЕНИЙ КОЛОСНИКОВОЙ pEItIEYKH, имеющей по меньшей мере одно полотно. содержащее по менвшей мере одно боковое ограждение в виде щеки, установленной с возмож— ностью качания и поджатой к полотну при помощи регулирующего узла, о т— личавщееся тем, что, с целью повышения надежности, каждая

„,SU„„12583 5 АЗ щека снабжена опорной стойкой, установленной на неподвижном шарнире с возможностью поворота в плоскости поперечного сечения щеки.

2. Устройство по п.1, о т л ич а в щ е е с я тем, что ось неподвижного шарнира размещена под щекой.

3. Устройство по п.I и 2, о тл и ч а ю щ е е с я тем, что каж дая опорная còîéêà выполнена в виде

U-образной скобы.

4. Устройство по пп. 1-3, о тл и ч а ю щ е е с я тем, что каждая щека снабжена нес -цим элементом.

5. Устройство но пп. 1-4, о т л ич а ю щ е е с я тем, что несущие элементы смежных щек выполнены за одно целое.

6. Устройство по п.5, о т л и -. ч а ю щ е е с я тем, что между щекой и, ее несущим элементом уста-. новлен экран.

4 12

Изобретение относится к энергетике и может быть использовано в топках для кускового топлива.

Целью изобретения является повышекие надежности.

На чертежах изображена колосниковая решетка с устройством для компенсации температурных перемещений.

На фиг, 1 изображена колосниковая решетка, разрез; на r. 2 - устройство для компенсации температурных перемещений, поперечное сечение; на фиг. 3 - вид А на фиг, 2; на фиг.

4 - сечение Б-Б иа фиг. 3.

Устройство дця компенсации температурных перемещений установлено в

1 контакте с полотнами 1 колосниковой решетки и содержит,,боковые огражде" ния в виде щек 2, каждая из которых снабжена опорной стойкой 3, установленной на в еподвижном шарнире 4, и несущим элементом 5. Между щекой 2 и несущим элементом 5 установлен экран б, закрывающий только щель

58335 между двумя смежными несущими элементами 5, в верхней части имеющими крюки 7, взаимодействующие с опор ными стойками 3. Неподвижные шарниры 4 расположены в несущей раме 8.

Между несушими элементами 5 расположены Х-образные рычаги 9 и 10, имею™ щие общую ось 11, на которую насажена тяга 12, нагруженная пакетом

10 тарельчатых пружин 13, опирающихся на регулируемый упор 14.

При температурном перемещении полотен 1 колосниковой решетки щеки

15 2 сближаются, При этом Х-образные рычаги 9 и 10 поворачиваются и тяга 12 перемещается вверх, сжимая пакет пружин 13. Благодаря установке щек 2 на качающихся опорных стой20 ках 3 щеки 2 могут перемещаться под различными углами, а также па,раллельно друг другу, что исключает ик заклинивание, существенно уменьшая трение, и позволяет повысить

21 надежность устройства.

1258335 ф74/Р.2

1 258335

Вил

Составитель 3. Языков

PeÀ KT<Ð И. Рыбченко Техред Л.Сердюкова Корректор А. Тяско

Заказ 5046/6I Тираж 514 Подписное

ВНИИТЩ Государственного комитета СССР по делам изобретений и открытий

1(3035, Москва, Ж-35, Раущская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4
