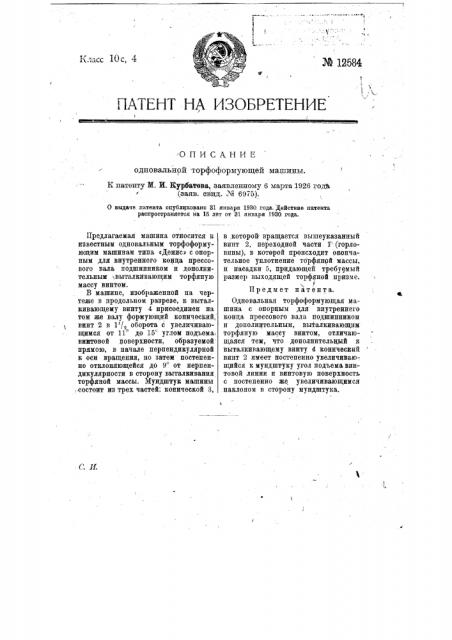

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСА,НИЕ одновальной торфоформующей машины.

К патенту M И. Курбатова, заявленному 6 марта 1926 года (заяв. свид. ¹ 6975).

0 выдаче патента опубликовано 31 января 1930 года. Действие патента распространяется на 15 лет от 31 января 1930 года.

Предлагаемая машина относится к известным одновальным торфоформующим машинам типа <Денис» с опорным для внутреннего конца прессового вала подшипником и дополнительным выталкивающим торфяную массу винтом.

В машине, изображенной на чертеже в продольном разрезе, к выталкивающему винту 4 присоединен на том же валу формующий конический, винт 2 в 1 (, оборота с увеличивающимся от 11 до 15" углом подъема винтовой поверхности, образуемой прямою, в начале перпендикулярной к оси вращения, но затем постепенно отклоняющейся до 9 от перпендикулярности в сторону выталкивания торфяной массы, Мундштук машины ,.состоит из трех частей: конической 3, в,которой вращается вьппеуказанный винт 2, переходной части Р (горловины), в которой происходит окончательное уплотнение торфяней массы, и насадки 5, придающей требуемый размер выходящей торфяной призме.

В

Предмет патента.

Одновальная торфоформующая машина с опорным для внутреннего конца прессового вала подшипником и дополнительным, выталкивающим торфяную массу винтом, отличающаяся тем, что дополнительцый к выталкивающему винту 4 конический винт 2 имеет постепенно увеличивающийся к мундштуку угол подъема винтовой линии и винтовую поверхность с постепенно же увеличивающимся наклоном в сторону мундштука.

К патенту И. M. Курбатова М - 12584
