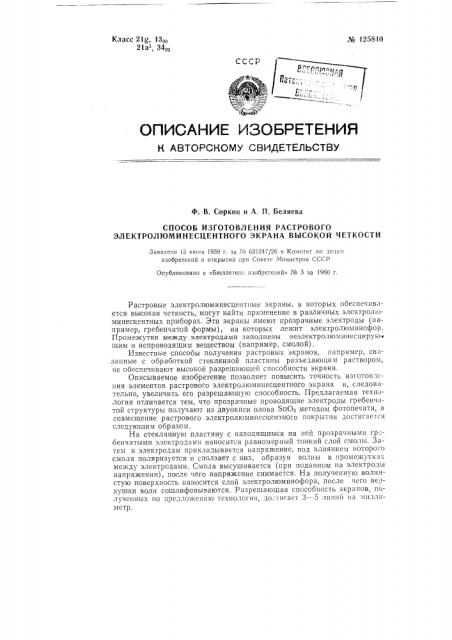

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. В. Соркин и А. П. Беляева

СПОСОБ ИЗГОТОВЛЕНИЯ РАСТРОВОГО

ЭЛЕКТРОЛЮМИНЕСЦЕНТНОГО ЭКРАНА ВЫСОКОЙ ЧЕТКОСТИ

Заявлено !5 нюня 1959 г. за № 631247/26 в Комитет по делам изобретений и открытий гири Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 3 за 1960 г.

Растровые электролюминесцентные экраны, в которых обеспечивается высокая четкость, могут найти применение в различных электрол;оминесцентных приборах. Эти экраны имеют прозрачные электроды (например, гребенчатой формы), на которых лежит электролюминофор.

Промежутки между электродами заполнены неэлектролюминесцирую» щим и непроводящим веществом (например, смолой).

Известные способы получения растровых экранов, например, связанные с обработкой стеклянной пластины разъедающим раствором, не обеспечивают высокой разрешающей способности экрана.

Описываемое изобретение позволяет повысить точность изготовлсния элементов растрового электролюминесцентного экрана и, следовательно, увеличить его разрешающую способность. Предлагаемая технология отличается тем, что прозрачные проводящие электроды гребенчатой структуры получают из двуокиси олова SnO> методом фотопечати, а совмещение растрового электролюминесцентного покрытия достигается следующим образом.

На стеклянную пластину с находящимся на ней прозрачными гребенчатыми электродами наносится равномерный тонкий слой смолы. Затем к электродам IlpHKl23bIBBETcB напря?кение, под влиянием которого смола поляризуется и сползает с них, образуя волны в проме?куткк между электродами. Смола высушивается (при поданном на электроды напряжении), после чего напряжение снимается. На полученную волнистую поверхность наносится слой электролюминофора, после чего верхушки волн сошлифовываются. Разрешающая способность экранов, полученных по предложению технологии, до.тягает 3 — 5 линий на ми,.лпметр. № 125840

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр 97; 86

Информационно-издательский отдел

Объем 0,17 и. л. Зак, 3981

Поди. к печ. 4Л -60 г.

Тираж 1000 Цена 25 коп.

Типография Комитета по делам изобретений и открытии при Совете Министров СССР

Москва Петровка, 14.

Способ изготовления растрового электролюминесцентного экрана высокой четкости с гребенчатой структурой прозрачных электродов и слоем электролюминофора, нанесенным только на проводящие электроды, отличающийся тем, что, с целью повышения точности выполнения растровой структуры экрана, проводящие электроды выполняют из SnO, методом фотопечати, а растровое элект ролюминесцентноепокрытие осуществляют путем высушивания нанесенного слоя смолы в электрическом поле с последующим нанесением слоя электролюминофора, после чего полученный слой сошлифовывают до образования растровой структуры.
