Реферат



№ 125845

Класс 21@, 18 о

21g, 20вй

СССР

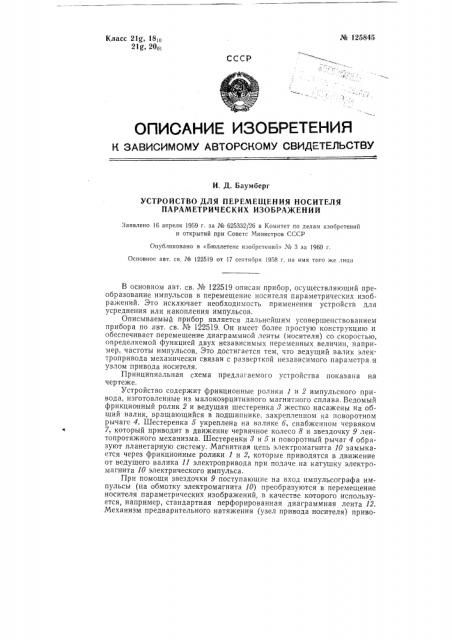

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Д. Баумберг

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ НОСИТЕЛЯ

ПАРАМЕТРИЧЕСКИХ ИЗОБРАЖЕНИЙ

Заявлено 16 апреля 1959 r. за № 625332/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене нзобрстений» ¹ 3 за 1960 г.

Основное авт. св. № 122519 от 17 сентября )958 г. на имя того же лици

В основном авт. св. № 122519 описан прибор, осуществляющий преобразование импульсов в перемещение носителя параметрических изображений. Это исключает необходимость применения устройств для усреднения или накопления импульсов.

Описываемый прибор является дальнейшим усовершенствованием прибора по авт. св. № 122519. Он имеет более простую конструкцию и обеспечивает перемещение диаграммной ленты (носителя) со скоростью, определяемой функцией двух независимых переменных величин, например, частоты импульсов. Это достигается тем, что ведущий валик электропривода механически связан с разверткой независимого параметра и узлом привода носителя.

Принципиальная схема предлагаемого устройства показана на чертеже.

Устройство содержит фрикционные ролики 1 и 2 импульсного привода, изготовленные из малокоэрцитивного магнитного сплава. Ведомый фрикционный ролик 2 и ведущая шестеренка 8 жестко насажены на общий валик, вращающийся в подшипнике, закрепленном па поворотном рычаге 4. Шестеренка б укреплена на валике б, снабженном червяком

7, который приводит в движение червячное колесо 8 и звездочку 9 лентопротяжного механизма. Шестеренки 8 и 5 и поворотный рычаг 4 образуют планетарную систему. Магнитная цепь электромагнита 10 замыкается через фрикционные ролики 1 и 2, которые приводятся в движение от ведущего валика 11 электропривода при подаче на катушку электромагнита 10 электрического импульса.

При помощи звездочки 9 поступаюшие на вход импульсографа импульсы (на обмотку электромагнита 10) преобразуются в перемещение носителя параметрических изображений, в качестве которого используется, например, стандартная перфорированная диаграммная лента 12.

Механизм предварительного натяжения (узел привода носителя) приво№ 125845

Предмет изобретения

Устройство для перемещения носителя параметрических изображений, например перфорированной диаграммной ленты, по авт. св. ¹122519,,о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и перемещения носителя со скоростью, определяемой функцией двух независимых переменных величин, например, частоты импульсов, в нем ведущий валик электропривода механически связан с разверткой независимого параметра и узлом привода носителя.

Комитет по делам изобретений и открытий при Совете Министров СССp

Редактор Н. С. Кутафина

Гр. 97

11одп. к печ. 13.1-60 г. 1 праги 900 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 373

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка 14. дится в действие от валика 11 через червячные передачи И вЂ” 14 и 15—

1б. Импульсный привод, лентопротяжный механизм и привод носителя обеспечивают при поступлении на вход импульсографа сформированного импульса перемещение носителя параметрических изображений на определенную линейную величину-шаг импульса, пропорциональный угловой скорости ведущего валика 11.

Диск 17 с разверткой независимого параметра расположен между осветителем и объективом 18. Диск приводится в движение от валика 19, который механически связан с ведущим валиком 11 электропривода.

Объектив 18 проектирует через узкую щель 20 освещенную часть раз. вертки независимого параметра на носитель параметрических изобра. женнй.
