Реферат



СОЮЗ СОВЕТСНИХ

С(ХЗИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) 1074632 (21) 3881782/25-27 (22) 10.04.85 (46) 23.09.86. Бюл. И 35 (72) В.Ф.Шевченко (53) 621.983.321 (088.8) (56) Авторское свидетельство СССР

У 1074632, кл . В 2! D 37/00, В 21 D 35/00, 23.02.84. (54)(57) ШТАМП СОВМЕЩЕННОГО ДЕЙСТВИЯ для пробивки и отбортовки. по авт.

„„SU„„1258566 А 2

Л1 4 В 21 D 37/00, 35/00 св. У 1074632, о т л н ч а ю щ и йс я тем, что, с целью повышения качества изделий за счет обеспечения равномерности толщины стенки отбортованного участка и расширения технологических возможностей путем увеличения высоты отбортованного участка, суммарная Bblcота выталкивателя и инструмента для образования отверстия выполнена равной расстоянию от верхнего торца буфера выталкивателя до зеркала отбортовочной матрицы.

12 8566

Изобретение относится к обработке металлов давлением, в частности к штамповой оснастке для обработки листового материала, и является усо.вершенствованием устройства по авт. 5 св. 9 1074632.

Цель изобретения — повышение качества изделий за счет обеспечения равномерной толщины стенки отбортованного участка и расширение ассортимента выпускаемых изделий за счет увеличения высоты получаемого борта.

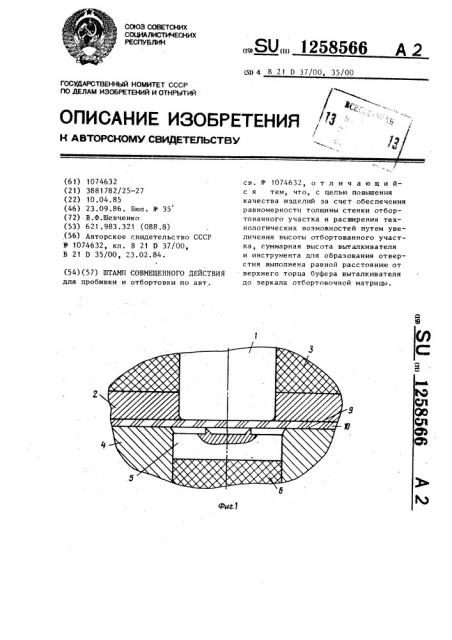

На фиг ° 1 изображена рабочая эона штампа перед началом образования отверстия, на фиг. 2 — рабочая зона штампа в момент одновременного завершения образования отверстия и формовки, на фиг. 3 — узел 1 на фиг,. 2, на фиг. 4 - рабочая зона штампа после образования борта. 20

Штамп содержит в верхней части

ОтбортОвОчный пуансОн 1, прижим 2, подпружиненный буфером 3, а в нижней части — отбортовочную матрицу

4, выталкиватель 5, подпружиненный буфером 6. На выталкивателе 5 закреппен или выполнен за одно целое ним инструмент для образования отверстия с рабочей частью в виде остроугольного ребра 7 с вершиной

8, имеющего высоту не более толщины штампуемого материала и замкнутый контур, эквидистантный контуру рабочего отверстия матрицы 4.

Вершина ребра 7 располагается в одной плоскости с зеркалом 9 матрицы 4 за счет равенства высоты выталкивателя 5 и ребра 7 размеру От зеркала 9 до верхнего торца буфера 6. Щ

Устройство работает следующим образом.

При перемещении верхней части штампа вниз прижим 2 прижимает заготовку 10, а пуансон 1, прижимая заготовку 10 к вершине 8 остроугольного ребра 7, расположенного на вы- талкивателе 5, осуществляет одновре" менное образование отверстия под отбортовку и формовку участка 11, при этом буфер 6 не сжимается, так как его усилие больше усилия образования отверстия.

В результате одновременного обраэованйя отверстия под отбортовку и формовки участок 11 заготовки 10 получает одновременное растяжение до момента полного отделения отхода 12 в зонах: под плоской торцовой частью пуансона 1, под радиусной кромкой пуансона 1 и над радиусной кромкой отбортовочной матрицы 4.

Это приводит к тому, что горловина получается более. равномерной по толщине и большей высоты.

Отход 12 при образовании отверстия отделяется от материала заготовки 10 полностью или частично, это зависит от высоты ребра h.

При дальнейшем перемещении верхней части штампа буфер 6 сжимается, отделяется отход 12 если он не был отделен полностью на предыдущей стадии обработки, и происходит отбортовка борта 13.

В известном устройстве зона, расположенная под плоской торцовой частью пуансона, получает меньшее растяжение,чем в предлагаемом, вслед ствие того, что вначале удалена часть материала из заготовки, соОтветствующая технологическому Отверстию, равному диаметру зубца, металл течет свободнее. В результате стенка борта иэделия имеет неравномерную толщину по высоте и, как следствие этого, укороченный борт.

Внедрение изобретения позволит обеспечить большую равномерность толщины стенки борта, увеличить его высоту и тем самым улучшить качество изделий и расширить их ассортимент.
