Способ подъема затонувшего судна

Способ подъема затонувшего судна

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с51) 4 В 63 С 7, 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

f р фр.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /, Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

j ф, f д qs." ! (2! ) 3704052/27-11 (22) 24.02,84 (46) 23.09.86. Бюл. № 35 (72) !О. В. Шорников (53) 629.129.22 (088.8) (56) Судоподъем./Под ред. Н. !О. Авраамова. М.— -Лл 1938, с. 117 — 118, рис. 114. (54) СПОСОБ ПОДЪЕМА ЗАТОНУВШЕГГ) СУДНА (5, Изобретение относится к аварийно-спаса1ельным работам на морском и речном

„„SU„„1258763 А1 транспорте. Цель изобретения состоит в повышении надежности и эффективности судоподъемных работ. Вдоль судна 1 устанавливают клети 2, а от погружаемых понтонов 3 заводят в клети 2 тросы 4 с замковыми устройствами 5. С помощью понтонов 6 поворачивают судно 1 на клеть 2. Затем протаскивают тросы 4 fI03, судном 1 до соединения с замковыми устройствами 9 тросов 7 противоположного борта. Создав нужную положительную плавучесть подъемных понтонов, поднимают судно 1 с клетей 2. 4 ил.

1258763

:Риг. 4

Составитель Ю.(еров

Техред И. Верес Корректор Л. Зимокосов

Тираж 422 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. бранкулин

Заказ 5081(22

Изобретение относится и аварийно-спасательным работам на морском и речном транспорте, в частности, к способу подъема затонувшего судна.

Цель изобретения — повышение надежности и эффективности судоподъемных работ.

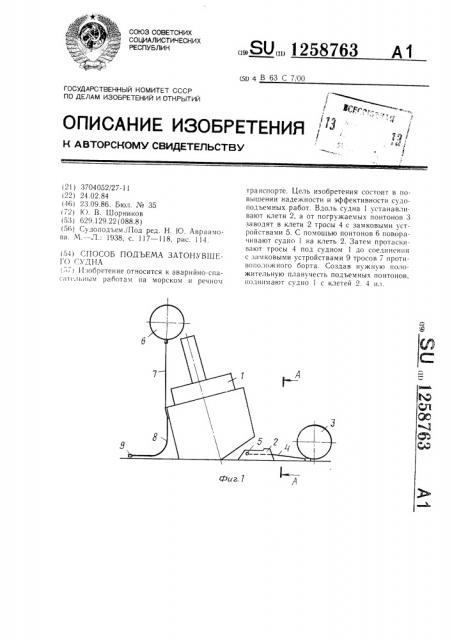

На фиг. 1 изображено судно, готовое к повороту; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — судно после поворота на клеть и соединения подъемных тросов обоих бортов с помощью замковых устройств; на фиг. 4 — подъем затонувшего судна.

Способ осуществляют следующим образом.

Вдоль судна 1 устанавливают клети 2, а от погружаемых понтов 3 заводят в клети 2 тросы 4 с замковыми устройствами 5.

С противоположного от клетей 2 борта судна от погружаемых понтонов 6 крепят тросы 7 со свободными концами 8, имеющими замковые устройства 9.

Погружаемые понтоны 6 за счет положительной плавучести поворачивают судно на клеть 2 со стабилизацией специальными оттяжками 10.

После этого тросы 4 из клетей 2 протаскивают под судном 1 <о соединения с замковыми устройствами 9 концов 8 тросов 7 противоположного борта.

Создав нужную положительную плавучесть погружаемых понтонов 3 и 6 и отсоединив специальные оттяжки 10, производят подъем судна 1 с клетей 2.

Формула изобретения

Способ подъема затонувшего судна, заключающийся в том, что протаскивают под

10 судном подъемные тросы, KQHUbl которых прикрепляют к погружаемым понтонам и поднимают затонувшее судно посредством дебалластирования погружаемых понтонов, отличающийся тем, что, с целью повышения надежности и эффективности судоподъемных работ, перед подъемом судна устанавливают на дне с одного его борта вспомогательные клети, в которых располагают концы подъемных тросов с замковыми устройствами, после этого поворачивают судно в

20 сторону этих клетей до опирания на них одного борта судна с последующей стабилизацией судна на этих клетях, а затем пропускают под судно концы тросов с замковыми устройствами, которые соединяют с замковыми устройствами концов других подъемных тросов, которые предварительно крепят к другому борту корпуса затонувшего судна.
