Гидропривод лесоштабелера

Гидропривод лесоштабелера

Иллюстрации

Показать все

Реферат



Изобретение относится к погрузочньм устройствам, а именно к гидро- - приводам лесоштабелеров. Цель изобретения - облегчение управления, повышение надежности и безопасности работы гидропривода .есоштабелера. В нейтральной позиции распределителя 3 его золотник перекрывает каналы цилиндров 2 подъема стрелы, а насос 1 сообщается со сливом через гидроуправляемый клапан 10, если аккумуляff ff .А «Л сл оо оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

«ю се

2 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРИТИЙ (21) 3898122/27-.11 (22) 21.05.85 (46) 23.09.86. Ъюют. У 35 (71) Псковский филиал Ленинградского ордена Ленина политехнического института им. М.И.Калинина (72) В.Д. Глебов, В.М.Иванова, О.А.Винокуров и А.М.Ветлицын (53) 621.869(088.8) (56) Авторское свидетельство СССР

У 552288, кл, В 66 F 9/22, 1975. (5ц 4 В 66 F 9/22//В 66 F 9/06

, 1

;,р, °

4 (54) ГИДРОПРИВОД ЛЕСОШТАБЕЛЕРА (57) Изобретение относится к погрузочным устройствам,а именно к гидро-приводам лесоштабелеров. Цель изобретения — облегчение управления, повышение надежности и безопасности работы гндропривода лесоштабелера. В нейтральной позиции распределителя

3 его золотник перекрывает каналы цилиндров 2 лодъема стрелы, а насос

1 сообщается со сливом через гидроуправляемый клапан 10, если аккумуляi 258812 тор .8 заряжен. Если масса груза не превышает заданной величины,то давления в штоковых полостях цилиндров

2 недостаточно для включения гидроуправляемого распределителя 6, н последний соединяет штоковые полости цилиндров 4 привода аутригеров 5 с аккумулятором 8, а бесштоковые — со сливом, что обеспечивает удержание аутригеров 5 в поднятом положении.

Изобретение относится к погрузочным устройствам, а именно к гидроприводам лесоштабелеров.

Цель изобретения — облегчение управления, повышение надежности и безопасности работы гидропривода.

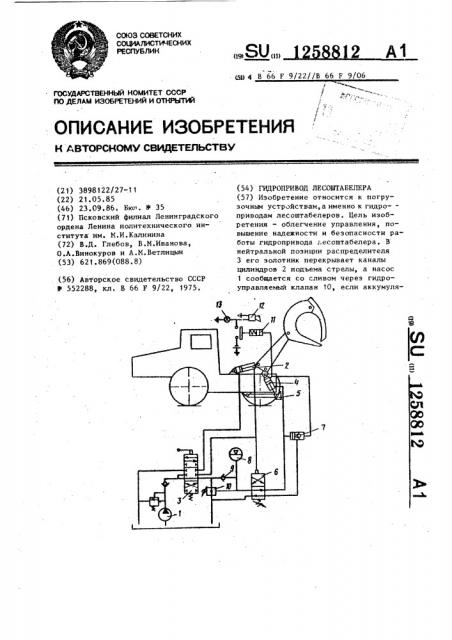

На чертеже изображена схема гидропривода лесоштабелера.

Гидропривод лесоштабелера содержит насос 1, цилиндры 2 подъема стрелы (показан один цилиндр),соединенные с трехпозиционным шестилинейным распределителем 3, и цилиндры 4, привода аутригеров 5 (показан один цилиндр). Гидроуправляемый двухпозиционный четырехлинейный распределитель 6 соединен с полостями цилиндров 4 привода аутригеров через гидроуправляемый клапан 7 и с аккумулятором 8, Аккумулятор 8 соединен через обратный клапан 9 с распределителем

3 линией, которая сообщается со сливом через другой гидроуправляемый клапан 10. С бесштоковыми полостями цилиндров 4 может быть соединен датчик 11 давления, связанный с контактами электрической цепи, содержащей источник тока, звуковой сигнал 12 и сигнальную лампочку 13.

Гидропривод лесоштабелера работает следующим образом.

В нейтральной позиции распределителя 3 его золотник перекрывает каналы цилиндров 2 подъема стрелы, а насос сообщается со сливом через гидроуправляемый клапан 10, если аккумулятор 8 заряжен. При уменьшении давления рабочей жидкости в аккумуляторе

8 ниже установленной величины клапан

10 перекрывает линию, сообщающую на"

Если масса груза йревышает допустимую величину, то распределитель 6 соединяет аккумулятор 8 через гидроуправляемый клапан 7 с бесштоковыми полостями цилиндров 4, а их штоковые полости — со сливом, что обеспечивает быстрое опускание аутригера 5 на опорную поверхность и его надежную фиксацию с помощью клапана 7.

1 з.п. ф-лы, 1 ил. сос со сливом, и рабочая жидкость поступает от насоса 1 через распределитель 3, обратный клапан 9 в аккумулятор 8, заряжая его.

5 Применение независимого источника давления рабочей жидкости аккумулятора 8 для привода цилиндров 4 привода аутригеров повышает .надежность устройства и обеспечивает его рабо10 тоспособность в критической ситуации, например, при остановке двигателя или неисправности элементов гидропривода. В случае, если масса груза в захватном органе лесоштабелера не

1 превышает заданной величины, то давление рабочей жидкости в штоковых полостях цилиндров 2 подъема стрелы недостаточно для включения гидроуправляемого распределителя 6. Поэтому

2О золотник распределителя б под действием пружины занимает позицию, изображенную на схеме, и соединяет штоковые полости цилиндров 4 с аккумулятором 8, а бесштоковые полости—

2» со сливом, что обеспечивает удержание аутригеров в поднятом транспортном положении. При этом контакты датчика 11 давления разомкнуты.

Еслй масса груза s захватном орЗО гане превысит допустимую величину, то под действием давления рабочей жидкости, передаваемой из штоковых .полостей цилиндров 2 в камеру управления распределителя 6, его золотник

3g перемещается, вниз и соединяет аккумулятор 8 через гидроуправляемый клапан 7 с бесштоковыми полостями цилиндров 4, а штоковые полости этих цилиндров — со сливом, что обеспечи10 вает быстрое опускание аутригеров

1258

Составитель В. Момот

Редактор Н. Егорова Техред А.Кравчук

Корректор И. Зрдейи

Заказ 5084/24 Тираж 799

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие.г.ужгород,ул.Проектная, 4

3 на опорную поверхность и надежную его фиксацию с помощью клапана 7. Одновременно с повышением давления рабочей жидкости в бесштоковых полостях цилиндров 4 включается датчик давления 11, контакты которого вклюr чают звуковой сигнал 12 и сигнальную лампочку 13, информирующие машиниста о том, что аутригер опущен и необходимо повысить внимание нри маневрировании.

После выгрузки груза давление рабочей жидкости в штоковых полостях цилиндров 2 подъема стрелы и в камере управления распределителя 6 уменьшается. Поэтому золотник распределителя 6 под действием пружины поднимается вверх, что обеспечивает возвращение аутригеров в транспортное положение и выключение звукового сигнала 12 и лампочки 13. Величина давления рабочей жидкости, соответствующая включению распределителя 6, устанавливается затяжкой пружины, поджимающей его золотник. формула изобретения

Гидропривод лесоштабелера, содержащий источник рабочей текучей среды под избыточным давлением, цилинды подъема стрелы и привода аутригеров н трехпоэиционный шестилинейный распределитель, первая линия которого сообщена с источником рабочей текучей жидкости, вторая — со сливом, а третья и четвертая соответственно со штоковыми и бесштоковыми полостями цилиндров подъема стре40

812 4 лы, отличающийся тем, что, с целью. облегчения управления, повышения надежности и безопасности, он снабжен аккумулятором, сообщенным через обратный клапан с пятой линией указанного трехпоэиционного распределителя, гидроуправляемым двухпоэиционным четырехлинейным распределителем, камера управления которого сообщается со штоковыми полостями цилиндров подъема стрелы, первая линия — с аккумулятором, вторая - co сливом, а третья и четвертая соответственно со штоковыми и бесштоковыми полостями цилиндров привода аутригеров, первым нормально закрытым гидроуправляемым клапаном, входная камера которого сообщена с пятой линией трехпоэиционного распределителя, выходная — со сливом, а камера управления — с аккумулятором, вторым гидроуправляемым клапаном, две полости которого сообщены соответственно с бесштоковыми полостями цилиндров привода аутригеров и с четвертой линией двухпоэиционного распределителя, а камеры управления — с третьей линией последнего, причем шестая линия трехпозиционного распределителя сообщена с источником рабочей текучей среды.

2. Гидропривод по п. 1, о т л ич а ю шийся тем, что он снабжен датчиком давления, сообщенным с бесштоковыми полостями цилиндров привода аутригеров, и электрической цепью, включающей в себя формирователь звукового сигнала, лампочку и контакты, смонтированные с возможностью их замыкания указанным датчиком.
