ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3707694/29-33 (22) 23.12.83 (46) 23.09.86. Бюл. 35 (71) Казанский инженерно-строительный институт (72) Б.Г. Ерунов и P.P. Фатхуллин (53) 624.523(088.8) (56) Патент ФРГ N - 836953, кл. Е 01 D 11/00, 1952. (54) (57) 1 . ВИСЯЧИЙ ПРЕДВАРИТЕЛЬНО

НАПРЯЖЕННЫЙ МОСТ, включающий балку жесткости, соединенные с ней в середине пролета расположенные с верховой и низовой сторон моста несущие и натяжные пояса ферм, объединенные между собой предварительно напряженными подвесками, пилоны и устройства для восприятия распора, „.SU„,, 1258934 A i отличающийся тем, что, с целью снижения материалоемкости моста, несущие пояса ферм объединены между собой узлами в четвертях пролета, причем несущий пояс, расположенный с верховой стороны моста, присоединен к балке жесткости с низовой стороны моста, а несущий пояс, расположенный с низовой стороны моста, — к балке жесткости с верховой стороны моста.

2. Мост по п. i отличаюшийся тем, что, с целью уве, личения жесткости прн горизонтальных и скручивающих воздействиях на

O балку жесткости, узлы соединения по- 9 ясов дополнительно прикреплены к балке жесткости предварительно напряженными оттяжками. С::

А А>

Составитель Н. Гетманская

Техред Л.Сердюкова Корректор М. Самборская

Редактор П. Коссей

Заказ 5095/30 Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 12

Изобретение относится к мостостроению, в частности к конструкциям с вантовыми предварительно напряженными фермами.

Цель изобретения — снижение материалоемкости моста, а также увеличение его жесткости при горизонтальных и скручивающих воздействиях на балку жесткости.

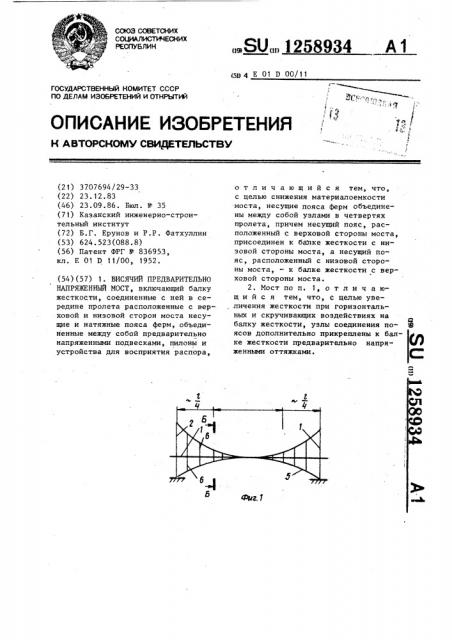

На фиг. 1 изображен фасад моста; на фиг. 2 — мост, вид в плане; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг, 4 — мост, вид в аксонометрии.

Висячий предварительно напряженный мост состоит из балки 1 жесткости, пилонов 2, устройств для восприятия распора (не показаны).

С балкой 1 жесткости в середине ее пролета соединены расположенный

58934 2 с верховой стороны моста несущий пояс 3 (фиг. 2, АС В), расположенный с низовой стороны моста несущий пояс 4 (фиг. 2, А СВ,) и натяжные пояса 5, причем несущий пояс 3 присоединен к балке 1 жесткости с низовой стороны моста, а несущий пояс 4 — с верховой стороны моста. Несущие 3 и

4 и натяжные 5 пояса ферм объединены

1О между собой предварительно напряженными подвесками 6.

В четвертях пролета несущие пояса 3 и 4 объединены узлами 7. I5

Узлы 7 соединения поясов могут быть дополнительно прикреплены к балке 1 жесткости предварительно напряженными оттяжками 8.
