Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1258976 А1 (5o 4 Е 05 В 47/02

° »

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3864806/28- 12 (22) 06.03.85 (46) 23.09.86. Бюл. № 35 (72) М. А. Бутенко (53) 683.338 (088.8) (56) Авторское свидетельство СССР № 23821, кл. Е 05 В 47/02, 1931. (54) (57) ЗАМОК, содержащий корпус, накладку двери, защелку с пружиной и элемент

1 управления защелкой, выполненный в виде электромагнита, отличающийся тем, что, с целью повышения надежности работы и улучшения условий эксплуатации, замок снабжен немагнитной прокладкой и полюсными наконечниками, зашунтированными. между собой через корпус замка и предназначенными для взаимодействия с элементом управления, выполненным съемным.

1258976

А-А

10. юг.2 Рог. 3

Составитель Ю. Куликов

Редактор П. Коссей Техред И. Верес Корректор И. Эрдейи

Заказ 5100/32 Тираж 441 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к замкам специального назначения для грузовых вагонов железных дорог.

Цель изобретения — повышение надежности работы и улучшение условий эксплуатации, а именно — создание замка, который легко открывается на товарном дворе железнодорожной станции и не может быть открыт подручными переносными средствами, не имеет ключей или кодов, которые необходимо пересылать на станцию назначения грузов.

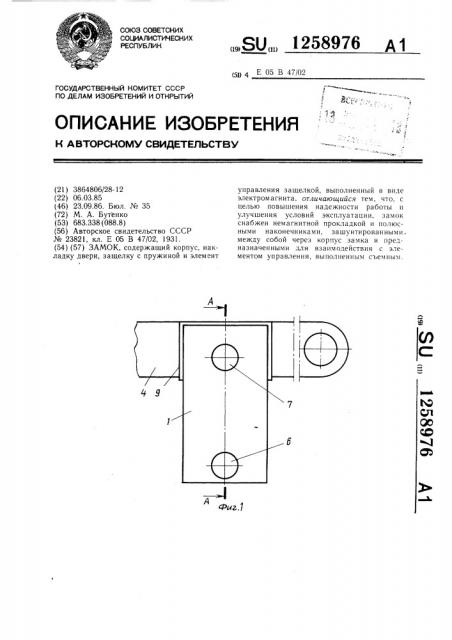

На фиг. 1 представлено схематическое изображение замка; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — электромагнит.

Замок содержит корпус 1, в котором шарнирно установлена защелка 2 с пружиной 3, накладку 4 вагонной двери с окном 5 для защелки 2, полюсный наконечник 6, являющийся выступом корпуса замка 1, полюсный наконечник 7, изолированный от корпуса немагнитным материалом 8. Накладка 4 имеет буртик 9, ограничивающий проникновение к защелке 2. Переносной электромагнит 10, управляюгций защелкой 2, является ключом замка.

Замок работает следующим образом.

Для того, чтобы открыть замок, к полюсным наконечникам 6 и 7 прикладывается электромагнит 10 и от источника питания через катушку электромагнита пропускается ток. Под действием возникающего магнитного потока защелка 2 притягивается к полюсному наконечнику 7 и освобождает накладку 4 — замок открыт. Магнитный поток >„создаваемый электромагнитом 10, разделяется на два потока: рабочий Фр, проходящий через защелку 2, и шунтовой Фы, проходящий через шунт (корпус замка и немагнитную прокладку). Величина потока Ф, задается такой, что она не может быть создана подручными средствами (электромагнит и источник питания). Величина потока Фр определяется усилием, необходимым для сжатия пружины 3 и вывода защелки 2 из окна 5 накладки 4. Магнитный потокч1... величина которого регулируется размером не15 магнитной прокладки 8, определяется по формуле Ф =Ф. — 1рр. При этом Ф<111р, следовательно, открыть замок магнитным потоком меньшим Ф не дает результата, так как

@р — — Ф, — 61 не достигает величины, необходимой для срабатывания защелки 2.

20 Использование замка с полюсными наконечниками, зашунтированными через корпус замка и немагнитную прокладку и управляемого съемным электромагнитом, позволяет исключить возможность открывания его посторонними лицами с помощью подручных средств, при этом замок легко открыть на товарном дворе, имеющем спецэлектромагнит и необходимый источник питания. Вместе с тем, отпадает необходимость в пересылке ключей или кодов на станцию назначения.
