Анкерная крепь горных выработок,предназначенных для перепуска горной массы

Анкерная крепь горных выработок,предназначенных для перепуска горной массы

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и позволяет упростить конструкцию крепи. Для этого футеровочные элементы анкерной крепи выполнены из анкерных хвостовиков в виде выступающих из шпуров (Ш) 2 частей анкеров 1, В стенках выработки (В) пробурены Ш 2 параллельными рядами. Анкерные хвостовики прижаты к стенке В по направлению дв иже тя горной массы и образуют параллельные по периметру В полосы, футерующие ее поверхность. Длина анкеров 1 превышает глубину Ш 2 на величину хвостовика Н, которая не менее расстояния между смежными Ш 2 по глубине В. Закрепленные в Ш 2 скрепляющим составом 4 анкеры 1 связывают приконтурные слои породы В и удерживают их от расслоения и сдвижения. При перепуске горной массы футерующие полосы воспринимают на себя динамические нагрузки от падающих кусков. Футерукщие полосы снижают фр1-1киионные свойства стенок, В, обеспечивают свободное прохождение через В горной массы и исключают возможнод:ть ее зависания. 3 ил. (/) сд ;о со

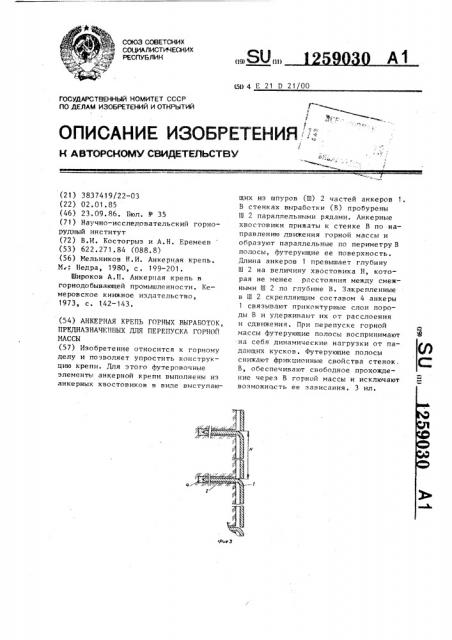

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (50 4 Е 21 D 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :,"

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3837419/22-03 (22) 02. 01. 85 (46) 23.09.86. Бюл. N 35 (71) Научно-исследовательский горнорудный институт (72) В.И. Костогрыз и А.H. Еремеев (53) 622 ° 271.84 (088.8) (56) Иельников Н.И. Анкерная крепь.

Mr: Недра, 1980, с ° 199-201 °

Широков А.П. Анкерная крепь в горнодобывающей промышленности. Кемеровское книжное издательство, 1973, с. 142-143, (54) АНКЕРНАЯ КРЕПЬ ГОРНЫХ ВЫРАБОТОК, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПЕРЕПУСКА ГОРНОЙ

МАССЫ (57) Изобретение относится к горному делу и позволяет упростить конструкцию крепи. Для этого футеровочные элементы анкерной крепи выполнены из анкерных хвостовиков в виде выступающих из шпуров (Ш) 2 частей анкеров 1.

В стенках выработки (В) пробурены

Ш 2 параллельными рядами. Анкерные хвостовики прижаты к стенке В по направлению движения горной массы и образуют параллельные по периметру В полосы. футерующие ее поверхность, Длина анкеров 1 превышает глубину

Ш 2 на величину хвостовика Н, которая не менее р".ññòîÿèèÿ между смежными Ш 2 по глубине В. Закрепленные в Ш 2 скрепляющим составом 4 анкеры

1 связывают приконтурные слои породы В и удерживают их от расслоения и сдвижения. При перепуске горной массы футерующие полосы воспринимают на себя динамические нагрузки от падающих кусков. Футерующие полосы снижают фрикционные свойства стенок.

В, обеспечивают свободное прохождение через В горной массы и исключают возможность ее зависания. 3 ил.

1259030

Изобретение относится к горному делу, а именно к анкерной крепи горных выработок, предназначенных для перепуска горной массы.

Целью изобретения является упрощение конструкции крепи.

На фиг.1 изображена выработка, закрепленная. предлагаемой анкерной крепыш, продольный разрез; на фиг.2— сечение А-А на фиг.1," на фиг.3 — конструкция анкера.

Крепь (фиг. 1 и 2) состоит из анкеров 1, из.готовленных из металлического или пластмассового прута (троса) и установленных в шпуры 2, пробуренные в стенках выработки 3 параллельными рядами. Зазоры между анкером 1 и стенками шпура 2 (фиг.3) заполнены скрепляющим составом 4 (бетон, полимерные материалы и др.), Длина анкеров 1 превышает глубину шнуров 2 на величину H (хвостовика), которая не меньше расстояния между смежными шпурами по глубине выработки 3. Выступающие из шпуров

2 части анкеров 1 (хвостовики) прижаты к стенке выработки 3 по направлению движения горной массы (BHBs) и образуют параллельные по периметру выработки 3 полосы 5, футерующие ее поверхность.

Расстояние между рядами шпуров 2 (полосами 5), глубину заложения анкеров 1 и их толщину выбирают исходя из горно-геологических свойств горного массива, а также объемов и физико-механических характеристик пропускаемой через выработку горной массы.

Крепь работает следующим образом, Закрепленные в шпурах 2 анкеры 1 связывают проконтурные слои вмещающих выработку 3 пород и удерживают их от расслоения и сдвижения. При перепуске горной массы футерующие полосы 5, которые выполнены иэ хвос5 товиков анкеров 1, воспринимают на себя значительную часть динамических воздействий падающих кусков, уменьшая, тем самым, износ и разрушение приконтурных слоев горного массива. Этим достигается повышение устойчивости и долговечности выработки.

Футерующие полосы 5 снижают фрикционные свойства стенок выработки, что в свою очередь, обеспечивает свободное прохождение через выработку горной массы и исключает возможность ее зависания, ликвидацию

20 которого обычно осуществляют взрывным способом, разрушающим стенки, выработки.

Формула изобретения

Анкерная крель горных выработок, предназначенных для перепуска горной массы, включающая футеровоч30 ные элементы и закрепленные в горном массиве анкеры с выступающими хвостовиками, изогнутыми по направлению движения горной массы, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции крепи, футеровочные элементы выполнены из прижатых к стенкам выработки в продоль" ные линии анкерных хвостовиков, обраэукнцих параллельные полосы по пе40 риметру выработки, при этом длина хвостовиков не меньше расстояния между смежными анкерами по глубине выработки.

4-4 ф иа2
