Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН це (и) (5g) 4 Е 21 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

18 9 1 183 Щ

2

16

1Р

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 526711 (21) 3875059/22-03 (22) 26.03.85 (46) 23.09.86. Бюл. М 35 (71) Казахский ордена Трудового Красного Знамени политехнический институт им. В.И.Ленина (72) П.Ч.Чулаков, M.Ó.Áèìáåòîâ и Т.К.Ахмеджанов (53) 622.411.51 1 (088.8) (56) Авторское свидетельство СССР

Ф 526711ь кл. E 21 F 5/00, 1973. (54)(57) 1. УСТРОЙСТВО ДЛЯ ОТБОРА

ПРОБ ЗАПЫЛЕННОГО ВОЗДУХА по авт.св.

В 526711, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем измерения изменения показателей пылевццеления в течение времени после взрыва и по" вьпдения точности измерения, оно снабжено дополнительными воздуходувками с несколькими фильтрами и приспособлением автоматического переключения воздуходувок.

2. Устройство по п.l, о т л а -"" ч а ю щ е е с я тем, что приспособление автоматического переключения воздуходувок выполнено в виде металлического шарика, установленного в гнезде, прикрепленном к корпусу и сообщенном посредством направляющего желоба с выключателями.

1259042

Изобретение относится к горной промышленнЬсти, может быть использовано для контроля запыленности рудничной атмосферы и является усовершенствованием устройства по авт.св.

Ф 526711.

Цель изобретения — расширение функциональных возможностей путем измерения изменения показателей пылевыделения в течение времени после взрыва и повышение точности измерения.

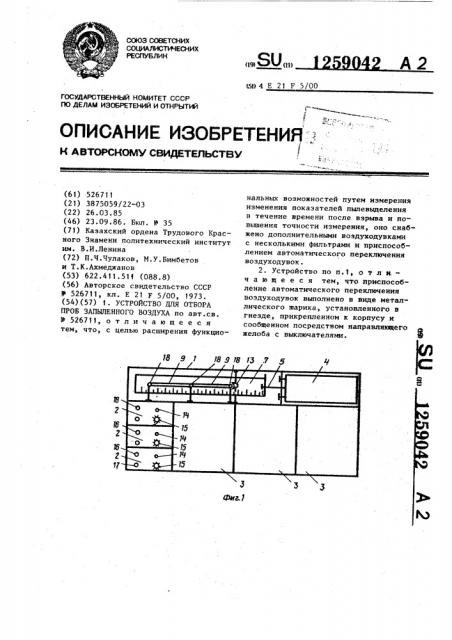

На фиг.1 приведена схема предлагаемого устройства; на фиг.2 — электрическая схема устройства.

Прибор состоит из корпуса 1, внутри которого в отдельных отсеках размещены комплектующие его элементы: портативные воздуходувки 2 с приводами и ротаметрами, соединенные с источником 3 питания (например аккумуляторные батареи) и реле времени, выполненные в виде электромеханизма

4 с ходовым винтом 5. Электромеха" низм представляет собвй электродвигатель постоянного тока с редуктором для преобразования вращательного движения вала электродвигателя в поступательное движение ходового винта

5; двухполюсный переключатель 6 с двумя положениями "Вперед" (рабочий ход) и "Назад" (холостой ход) соединен с источником 3 питания электромеханизмом и портативными воздуходувками, В прорези планки 7 установлены на расстоянии, соответствующем времени отбора проб выключатели 8, между которыми размещены направляющие желоба 9, для перемещения металлическо" го шарика 10, который электрически соединен с воздуходувками 2 и электромеханизмом 4 реле времени. На конце планки 7 закреплен выключатель 11 питания и выключатель 12 электромеханизма 4. Над первым выключателем 8 установлен элемент 13 синхронизации, выполненный в виде гнезда, в который вставляется металлический шарик 10.

Каждая воздуходувка имеет свой выключатель 14, потенциометр 15, служащий для регулирования производитель5 ности воздуходувки, всасывающий штуцер 16, к которому подключены аллонжи с фильтрами, и нагнетательный штуцер

17, присоединенный с ротаметром. Устройство имеет также кнопку 18.

Отбор проб с помощью предлагаемого устройства осуществляется следующим сйособом.

Перед взрывом прибор устанавливается на расстоянии 30-40 м от взрываемого блока. Выключатели 8 устанавливают на расстоянии, соответствующем времени отбора проб. От сейсмического толчка металлический шарик 10 падает на кнопку 18, цепь замыкается и вклю о чается первая воздуходувка 2 и электромеханизм 4. Начинается отбор проб воздуха. Ходовой винт электромеханиз ма 4, достигнув первого выключателя

8, отключает первую воздухоцувку 2

2 и электромеханизм 4. Под действием силы тяжести металлический шарик 10 падает на направляющий желоб 9 и, перемещаясь по желобу, попадает на нижнюю кнопку контакта 18, тем самым

N включает вторую воздуходувку и электромеханизм. Начинается второй цикл отбора проб запыленного воздуха последующими фильтрами. Затеи таким же образом будет повторяться третий цикл отбора проб запыленного воздуха. В результате одним прибором производится несколько замеров. При каждом замере отбор проб запыленного воздуха осуществляется несколькими

4п фильтрами.

Таким образом, на фильтрах каждой воздуходувки будет разная запыленность, дисперсность, следовательно, и интенсивность пылевыделения, что

45 дает более точное представление о составе атмосферы карьера после массового взрыва °
