„„SU„„1260043 А 2 (54) (57) КЛАССИФИКАТОР СЫПУЧИХ

МАТЕРИАЛОВ по авт. св. № 822924, отличиюи ийся тем, что, с целью повышения точности классификации и снижения запыленности окружающей среды путем создания замкнутой циркуляции воздушного потока, он снабжен криволинейным патрубком, связывающим осевое отверстие ротора с подрешетным пространством, отверстиями в цилиндрической части криволинейного желоба и трубопроводами, связывающими эти отверстия с началом перфорированного участка.

1260043

Составитель В. Петрушин

Редактор Н. Слободяник Техред И. Верес Корректор А. яско

Заказ 5!57/4 Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к технике классификации сыпучих веществ по их крупности и массе и является усовершенствованием известного устройства по основному авт. св. № 822924.

Целью изобретения является повышение точности классификации и снижение запыленности окружаю1цей среды путем создания замкнутой циркуляции воздушного потока.

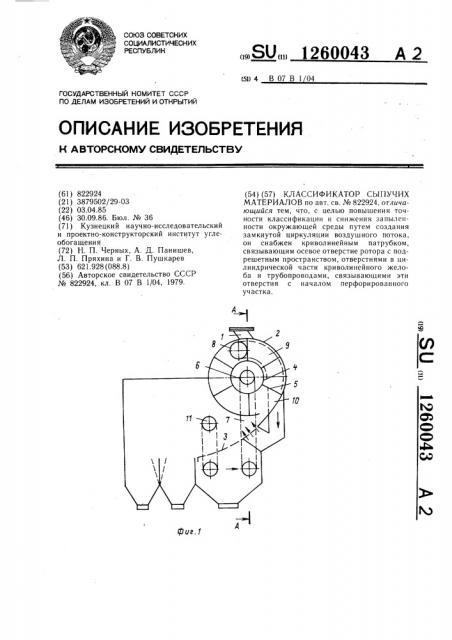

На фиг. 1 представлен классификатор сыпучих материалов, вид сбоку; на фиг. 2— разрез А — А на фиг. 1.

Классификатор сыпучих материалов вклк!чает загрузочное приспособление 1, криволинейный желоб 2, перфорированный участок

3, соединенный в нижней части с желобом

2. Внутри желоба 2 расположен центробежный выбрасыватель 4, выполненный в виде лопастного ротора 5 с осевым отверстием

6 и патрубком 7 у центральной оси для приема воздуха. На торцах цилиндрической части криволинейный желоб 2 для прохождения воздушных потоков снабжен отверстиями 8 и сообщающимися с ними трубопроводами 9, соединенными с начальной частью перфорированного участка 3. Желоб

2 имеет разгрузочное отверстие 10, расположенное над местом соединения желоба 2 с перфорированным участком 3, в камеру которого подведены боковые трубопроводы 11.

Устройство работает следующим образом.

Исходный материал через загрузочное приспособление 1 поступает по вертикальной оси на вращающийся ротор 5, где под

5 действием центробежной силы прижимается к внутренней радиальной поверхности криволинейного желоба 2 и перемещается лопастями ротора 5 к разгрузочному отверстию 10, через которое выбрасывается на перфорированный участок 3. При движении материала по начальной части перфорированного участка 3 происходит его обеспыливание за счет воздушного потока, создаваемого вращающимся ротором 5. Мелкие зерна материала, поднятые во взвешенное состояние, увлекаются воздушным потоком !

5 по боковым трубопроводам 11 в камеру, расположенную под перфорированным участком 3, где из-за снижения скорости осаждаются и смешиваются с подрешетным продуктом. Очищенный воздушный поток поступает в замкнутую циркуляцию для повторного использования.

Предлагаемая конструкция классификатора сыпучих материалов позволяет удалять с верхнего слоя классифицируемого материала класс 0 — 1 мм, направлять его в камеру под перфорированным участком i:ðèâîлинейного желоба, удавливать и присаживать к подрешетному продукту, что повышает эффективность классификации и снижает пылеобразование в окружающей атмосфере.
