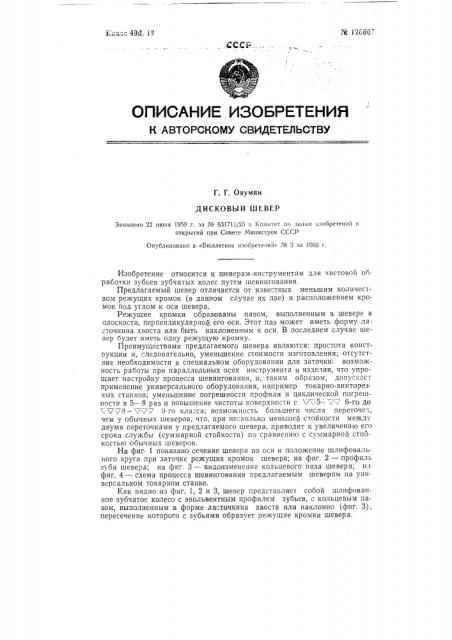

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Г. Г. Овумян
ДИСКОВЫЙ lllEBEP
Заявлено 22 июня 1959 r. за № 6317!!/25 и Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» ¹ 3 за 1960 г.
Изобретение относится к шеверам-инструментам для чистовой обработки зубьев зубчатых колес путем шевингования.
Предлагаемый шевер отличается от известных меньшим количестBGM режущих кромок (в данном случае их две) и расположением кромок под углом к оси шевера.
Режущие кромки образованы пазом, выполненным в шевере в плоскости, перпендикулярной его оси. Этот паз может иметь форму ласточкина хвоста или быть наклоненным к оси. В последнем случае шевер будет иметь одну режущую кромку.
Преимуществами предлагаемого шевера являются: простота констпукции и, ледовательно, уменьшение стоимости изготовления; отсутствие необходимости в специальном оборудовании для заточки; возможность работы при параллельных осях инструмента и изделия, что упрощает настройку процесса шевингования, и, таким образо vI, допускаег применение универсального оборудования, например токарно-винторезчых станков; уменьшение погрешности профиля и циклической погрешности в 5 — -8 раз и повышение чистоты поверхности с 7,т5 —; /7 6-го до 7 7о — 7 7i7 9-го кла=са; возможность большего числа переточе.;, чем у обычных шеверов, что, при несколько меньшей стойкости межд двумя переточками у предлагаемого шевера, приводит к увеличению его срока службы (суммарной стойкости) по сравнению с суммарной стойкостью обычных шеверов.
На фиг 1 показано сечение шевера по оси и положение шлифовального круга при заточке режущих кромок шевера; на фиг. 2 — профиль зуба шевера; на фиг. 3 — видоизменение кольцевого паза шевера; н» фиг. 4 — схема процесса шевингования предлагаемым шевером на универсальном токарном станке.
Как видно из фиг. 1, 2 и 3, шевер представляет собой шлифованное зубчатое колесо с эвольвентным профилем зубьев, с кольцевым пазом, выполненным в форме ла точкина хвоста или наклонно (фиг. 3), пересечение которого с зубьями образует режущие кромки шевера.
Боковые поверхности кольцевого паза располагаются под углом 11 оси шевера. Форма паза может быть различной. Относительная ско. рость скольжения, определяющая скорость резания при шенин:овании, I I IIõ0äèòß B обратной зависимости От угла наклонЯ режущих кром ок пО отношению к оси шевера. Обработка производится при свободном вращении шевера (фиг. 4) в плотном зацеплении с обрасатывасмым колесом, с подачей шевера вдоль оси колеса.
Предмет изобретения
Фиг. 1
Фиг. Ф
Комитет по делам изобретений и открытий при Совете Министров СССР
Редактор Р. A. Гальцева Гр, 212
Подп. к пеп. 4.111-60 г
Тпр".III 1200 Цена 25 коп
Информационно-издательский отдел.
Об :ем 0,17 п. л. Зак. 463
Типография Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Петровка, 14.
1. Дисковый шевер, о тл и ч а юшийся тем, что, с цел ю,п эще нпя конструкции, каждый его зуб снабжен двумя режущими кромками, обр Язованным:1 пазом, в:. полненпым в форме ласточкина хвоста, рассекающего зубья шевера так, что o;"ь симметрии этого паза лежит в плоскости, перпендикулярной оси шевера.
2. Видоизменение шевера по п. 1, о тл и ч а ю щ е е с я тем, что режущие кромки на его зубьях образованы косым пазом, расположенным под углом к плоскости, перпендикулярной к оси шевера.
