Реферат



М 126008

Класс 52а, 43об

52а, 12о1

СССР

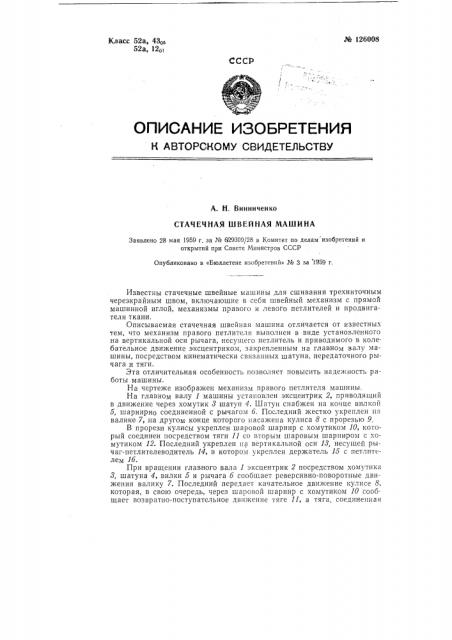

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Н. Винниченко

СТАЧЕЧНАЯ ШВЕЙНАЯ МАШИНА

Заявлено 28 мая 1959 г. за № 629309/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 3 за 1959 r, Известны стачечные швейные машины для сшивания трехниточным черезкрайным швом, включающие в себя швейный механизм с прямой машинной иглой, механизмы правого и левого петлителей и продвигателя ткани.

Описываемая стачечная швейная машина отличается от известных тем, что механизм правого петлителя выполнен в виде установленного на вертикальной оси рычага, несущего петлитель и приводимого в колебательное движение эксцентриком, закрепленным на главном валу машины, посредством кинематически связанных шатуна, передаточного рычага и тяги.

Эта отличительная особенность позволяет повысить надежность работы машины.

На чертеже изобра>кен механизм правого петлителя машины.

На главном валу 1 машины установлен эксцентрик 2, приводящий в движение через хомутик 8 шатун 4. Шатун снабжен на конце вилкой б, шарнирно соединенной с рычагом б. Последний жестко укреплен на валике 7, на другом конце которого наса>кена кулиса 8 с прорезью 9.

В прорези кулисы укреплен шаровой шарнир с хомутиком 10, который соединен посредством тяги 11 со вторым шаровым шарниром с хомутиком 12. Последний укреплен на вертикальной оси И, несущей рычаг-петлителеводитель 14, в котором укреплен держатель 15 с петлителем 1б.

При вращении главного вала 1 эксцентрик 2 посредством хомутика

8, шатуна 4, вилки б и рычага б сообщает реверсивно-поворотные движения валику 7. Последний передает качательное движение кулисе 8, которая, в свою очередь, через шаровой шарнир с хомутиком 10 сообщает возвратно-поступательное движение тяге 11, а тяга, соединенная № 126008

Предмет изобретения

Стачечная швейная машина для сшивания трехниточным черезкрайным швом, включающая в себя швейный механизм с прямой машинной иглой, механизмы правого и левого петлителей и продвигателя ткани, о тли ч а ю щ аяся тем, что, с целью повышения надежности работы, механизм правого петлителя выполнен в виде установленного на вертикальной оси рычага, несущего петлитель и приводимого в колебательное движение эксцентриком, закрепленным на главном валу машины, посредством кинематически связанных шатуна, передаточного рычага и тяги.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 220

Подп. к печ. 13.1-60 г.

Тираж 700 1Лена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 370

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. посредством шарового шарнира с хомутиком 12, укрепленным на оси 18, сообщает последней реверсивно-поворотное движение, которое передается через рычаг-петлеводитель 14 петлителю 16.

Величина размаха петлителя регулируется перемещением шарового шарнира с хомутиком 10 в прорези 9 кулисы 8.
