Устройство для сварки

Устройство для сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к.сварке и может быть использовано для перемещения сварочного инструмента при сварке в машиностроетши. Целью изобретения является повышение надежности работы устройства путем улучшения условий эксплуатации гибкого жгута сварочных шланговQ Использование изобретения позволяет продлить срок службы кабелей за счет равномерного их натяжения и исключения их перегибов. Устройство включает Ю (Л с А Эд э 9) 09 Фи. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) l»

1Я j д..Х

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3874124/25-27 (22) 05,02. 85 (46) 30.09.86. Бюл. и 36 (71)Научно- производственное объединение по выпуску механического сварочного оборудования (72) Д. Г. Горштейн, Ю. Е, Рахлин и К. А. Сильченко (53) 621.791.037(088.8) (56) Авторское свидетельство СССР

М 89294, кл. Н 02 G 11/02, 1949.

Авторское свидетельство CCСР

11 361038, кл. В 23 К 37/02, 1970. (5D 4 В 23 К 37/00 Н 02 G 11 рр (54) УСТРОЙСТВО ДЛЯ СВАРКИ (57) Изобретение относится к. сварке и может быть использовано для перемещения сварочного инструмента при сварке в машиностроении. Целью изобретения является повышение надежности работы устройства путем улучшения условий эксплуатации гибкого жгута сварочных шлангов, Использование изобретения позволяет продлить срок службы кабелей за счет равномерного их натяжения и исключения их перегибов. Устройство включает

1260162 механизм намотки и натяжения гибкого жгута сварочных шлангов, который представляет собой барабан 10, установленный на планшайбе 7, Стойка 16 шарнирно соединена с корпусом 5 ложемента 17, имеется гибкий элемент 21 концы которого закреплены один на

Изобретение относится к сварке, в частности к устройствам для перемещения сварочного инструмента, например электронно-лучевой пушки, и может быть использовано в машиностроении при сварке металлоконструкций.

Цель изобретения — повышение надежности работы устройства путем улучшения условий эксплуатаций гибкого жгута сварочных шлангов.

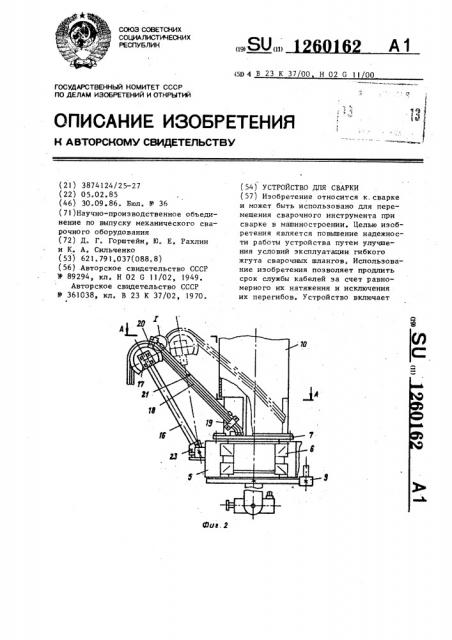

На фиг. 1 изображено устройства, общий вид, на фиг. 2 — механизм натяжения и намотки гибкого жгута; на фиг. 3 — разрез А-А на фиг. 2; на фиг. 4 — узел Ii на фиг. 2.

Устройство для сварки содержит портал 1, установленный на направляющий 2 и 3. На портале установлена каретка 4. В корпусе 5 каретки в подшипниках 6 установлена планшайба 7, связанная с приводом 8 через зубчатую передачу 9.

На планшайбе закреплен соосный с ней барабан 10, имеющий в нижней части сечение в виде кривой, состоящей из трех сопряженных частей окружностей. Внутри барабана на планшайбе с возможностью перемещения вдоль вертикальной оси установлен шток 11. На штоке смонтированы механизм 12 ориентации и приводы 13 и 14 наклона и перемещения по высоте сварочной головки 15, например элект ронно-лучевой пушки.

На корпусе шарнирно закреплена стойка 16 с ложементом 17, установленным с возможностью поворота вокруг продольной оси стойки 16, Шланги и электрокабели, идущие к электронно-лучевой пушке и приводам перемещения и наклона пушки, объединены в гибкий жгут 18, закрепбарабане, другой — на ложементе.

Гибкий элемент связан со жгутом сварочных кабелей, а ложемент установлен на стойке с воэможностью поворота вокруг ее продольной оси . зп. ф-лы, 3 ил. ленный посредством хомутов 19 и 20 ,к нижней части барабана и ложементу соответственно, Канат 21, входящий в состав жгута, жестко закреплен к ложементу и нижней части барабана посредством зажимов 22.

Стойка под действием собственного веса постоянно натягивает канат. Наибольший и наименьший углы отклонения стойки устанавливаются упорными болтами 23.

Устройство работает следующим образом.

При включении привода 8 планшайба 7 с установленным на ней барабаном 10.начинает вращаться. При этом канат 21, натягиваясь, притягивает стойку 16 к барабану. Жгут 18 шлангов и электрокабелей наматывается на барабан, При возврате в исходное положение стойка под действием собственного. веса отклоняется от барабана, постоянно натягивая канат, что предотвращает провисание жгута.

Аналогично работает устройство при вращении в противоположном направлении, Использование изобретения позволя30 ет продлить срок службы жгута сварочных шлангов за счет исключения его резких перегибов и излишнего натяжения.

35 Фо.р мул а из о б ре т ени я

1. Уст рой ство для свар ки, содержащее корпус, установленную в корпусе планшайбу, сварочную головку, 40 смонтированную иа планшайбе, гибкий жгут шлангов, соединенный со сварочной головкой, о т л и ч а ю щ е е с я тем, что, с целью повышения надеж1260162!

20 ности работы устройства путем улуч— шения условий эксплуатации гибкого жгута, устройство снабжено механизмом намотки и натяжения гибкого жгута сварочных шлангов, выполненным в виде барабана, установленного на планшайбе, стойки, одним концом шарнирно соединенной с корпусом под острым углом к оси барабана с возможностью изменения этого угла, ложемента для гибкого жгута сварочных шлангов, смонтированного на свободном конце стойки с возможностью поворота вокруг ее продольной оси, гибкого элемента, например троса, концы которого жестко закреплены один на барабане, другой — на ложементе, при этом гибкий жгут связан с гибким элементом.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что барабан в месте подвода гибкого жгута сварочных шлангов выполнен с поперечным сечением в виде кривой, состоящей из трех сопряженных частей окружностей, при этом радиусы двух меньших окружностей равны и выбраны из соотношения

r R "cos о, где r — допускаемый наименыпий радиус меньших окружностей;

R — допускаемый радиус изгиба жгута шлангов и электрокабелей; е6 — угол наклона жгута шлангов и элейтрокабелей при намотке на барабан к плоскости поперечного сечения.

1Риг.1

12601 62

Составитель О. Шапошников

Редактор М, Петрова Техред М.Ходанич

Корректор С. Шекмар

Заказ 5168/10 Тираж 100!

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подпи сно е

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
