Реферат



Изобретение относится к ручным инструментам , а именно к отверткам со сменными наконечниками. Целью изобретения является расширение экснлуатационных возможностей за счет упрощения конструкции и удобства пользования. Замена и установка нужного сменного наконечника 3.осуществляется при перемещении в разные стороны корпуса 1 и штока 6 с рычагом 8 до упора уступом 14 последнего в фиксирующий выступ 12 направляющей втулки и совмещения свободного радиального паза 10 держателя сменных наконечников с продольным пазом 5 направляющей втулки 4. 3 ил. (Л ю О5 vl 4

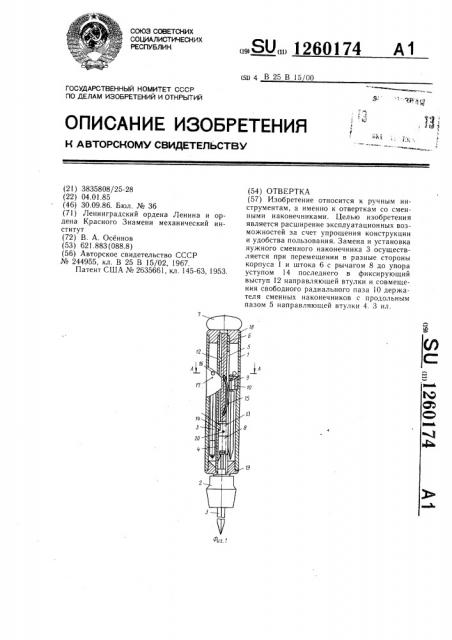

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5П 4 В 25 В 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

И!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2I) 3835808/25-28 (22) 04.01.85 (46) 30.09.86. Бюл. № 36 (71) Ленинградский ордена Ленина и ордена Красного Знамени механический институт (72) В. А. Осен но в (53) 621.883 (088.8) (56) Авторское свидетельство СССР № 244955, кл. В 25 В 15/02, 1967.

Патент США № 2635661, кл. !45-63, 1953.

„„Я0„„1260174 А1 (54) ОТВЕРТКА

{57) Изобретение относится к ручным инструментам, а именно к отверткам со сменными наконечниками. Целью изобретения является расширение эксплуатационных возможностей за счет упрощения конструкции и удобства пользования. Замена и установка нужного сменного наконечника 3 осуществляется при перемещении в разные стороны корпуса 1 и штока 6 с рычагом 8 до упора уступом 14 последнего в фиксирующий выступ 12 направляющей втулки и совмещения свободного радиального паза 10 держателя сменных наконечников с продольным пазом 5 направляющей втулки 4. 3 ил.

1260174

Изобретение относится к машиностроению, а именно к ручным инструментам для завинчивания и отвинчивания крепежа.

Цель изобретения — расширение эксплуатационных возможностей за счет упрощения конструкции и удобства в эксплуатации.

На фиг. 1 изображена отвертка в рабочем положении, продольный разрез; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 — отвертка в момент захвата сменного наконечника, продольный разрез.

Отвертка содержит коаксиально установленные с возможностью поворота относительно друг друга трубчатый корпус 1 с рабочей головкой 2 под сменные наконечники 3, направляющую втулку 4 с продольным сквозным пазом 5 и упорный шток 6 с рукояткой 7 и рычагом 8 подачи сменных наконечников 3.

Между направляющей втулкой 4 и корпусом

1 размещен держатель сменных наконечников 3, выполненный в виде втулки 9 с равно- 20 мерно расположенными радиальными пазами 10, в которых хвостовиками размещаются сменные наконечники 3, причем на хвостовиках выполнена кольцевая проточка 11.

На внутренней поверхности направляющей втулки 4 выполнен фиксирующий выступ 12, а на свободном конце 13 рычага 8 — уступ 14, взаимодействующий с выступом 12. На штоке 6 вдоль него концами закреплен упругий элемент 15, предназначенный для фиксации сменного наконечника 3, размещенного против продольного сквозного паза 5 втулки 4. В корпусе 1 против каждого паза 10 со сменным наконечником 3 выполнено смотровое окно 16, а на наружной поверхности корпуса 1 около каждого смотрового окна 16 нанесено условное обозначение 17, соответствующее сменному наконечнику 3, размещенному в данном пазу 10. Направляющая втулка 4 установлена в корпусе 1 в o(10pax 18 и 19.

Отверткой работают следующим образом.

Берут одной рукой корпус I, а другой 40 вытягивают за рукоятку 7 шток 6. Последний тянет за собой рычаг 8, который выводит сменный наконечник 3 из рабочей головки 2 и перемещает его внутрь направляющей втулки 4 до соприкосновения уступа 14 с фиксирующим выступом 12. После их контакта 4 шток 6 продолжает перемещаться во втулке 4, рычаг 8 стремится повернуться вокруг своей оси 20 вращения и вывести сменный наконечник 3 из направляющей втулки 4 через продольный сквозной паз 5 в радиальный свободный паз 10. Это произойдет, когда продольный паз 5 втулки 4 будет находиться против паза 10 втулки 9. Для их совмещения шток 6 за рукоятку 7 поворачивают относительно корпуса 1. При совмещении паза 5 с одним из пазов 10 шток 6 продолжит продольное перемещение относительно корпуса 1, рычаг 8 повернется вокруг оси 20 и заведет сменый наконечник 3 в паз 10.

Затем, продолжая вытягивать шток 6 из корпуса 1, необходимо повернуть их относительно друг друга до совмещения элемента 21 захвата рычага 8 со смотровым окном 16, имеющим условное обозначение 17 необходимого сменного наконечника 3, и ввести шток 6 в корпус 1 до соприкосновения рукоятки 7 с корпусом 1. При этом элемент 21 захвата рычага 8 войдет во взаимодействие с хвостовиком нужного сменного наконечника 3, уступ 14 надавит на фиксирующий выступ 12, рычаг 8 повернется вокруг оси 20 и заведет сменный наконечник 3 через паз 5 во втулку 4 и переместит его в рабочую головку 2.

Вращая корпус 1 с рабочей головкой 2 и находящимся в ней сменным наконечником 3, осуществляют завинчивание (отвинчивание) крепежного элемента (не показан).

Форлула изобретения

Отвертка, содержащая коаксиально установленные с возможностью поворота относительно друг друга трубчатый корпус с рабочей головкой под сменные наконечники, направляющую втулку с продольным сквозным пазом и упорный шток с рукояткой и рычагом подачи сменных наконечников и размещенный между направляющей втулкой и корпусом держатель сменных наконечников, отличаюшаяся тем, что, с целью расширения эксплуатационных возможностей, она снабжена закрепленным концами на штоке и расположенным вдоль него упругим элементом, предназначенным для фиксации сменного наконечника, размещаемого против продольного сквозного паза, на хвостовиках сменых наконечников выполнена кольцевая проточка, держатель представляет собой втулку с равномерно расположенными радиальными пазами, с которыми взаимодействует поверхность кольцевых проточек, а на внутренней поверхности направляющей втулки и на свободном конце рычага выполнены соответственно взаимодействующие между собой фиксирующий выступ и уступ.! 260174

21

11

Ф

10

Редактор М. Петрова

Заказ 5! 69/11

Составитель H. Кузнецова

Техред И. Верес Корректор Л. Зимокосов

Тираж 103! Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4,.5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
