Изобретение относится к пневматическим машинам ударного действия и может быть использовано в машиностроении, строительстве и других отраслях народного хозяйства.

Цель изобретения — повышение удобства эксплуатации путем телескопического соединения муфты 8, кожуха 1 с рукояткой 2 и корпуса 4, обеспечивающего при уменьшенных линейных размерах машины достаточно большой ход ударника 5.

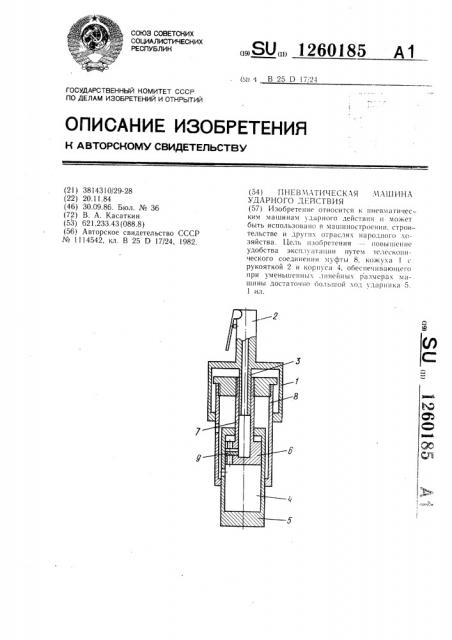

На чертеже изображена пневматическая машина ударного действия, продольный разрез.

Пневматическая машина содержит коаксиально размещенные кожух 1 с рукояткой 2 и воздухоподводящим штоком 3, корпус 4 с рабочим инструментом (ударником 5) и поршнем 6 со штоком 7, охватывающим шток 3 кожуха 1 с возможностью перемещения вдоль него и жестко соединенным с муфтой 8, один из торцов обращен в сторону рукоятки 2. Муфта 8 выполнена в виде втулки, торец которой, обращенный в сторону рукоятки 2, жестко соединен со штоком 7 поршня 6, а корпус 4 охвачен свободным торцом. В поршне 6 размещено воздухораспределительное устройство 9.

Пневматическая машина ударного действия работает следующим образом.

При включении сжатый воздух по воздухоподводящему штоку 3 поступает в шток

7 поршня 6 и при помощи воздухораспределительного устройства 9 приводит в возвратно-поступательное противоположно направленное движение корпус 4 и муфту 8, жестко соединенную со штоком 7 поршня 6.

Пневматическая машина ударного действия, содержащая коаксиально размешенные кожух с рукояткой и воздухоподводящим штоком, корпус с рабочим инструментом и поршнем со штоком, охватывающим шток кожуха с возможностью перемещения вдоль него и жестко соединенным с муфтой, один из торцов которой обращен в сторону рукоятки, отличающаяся тем, что, с целью повышения удобства эксплуатации, муфта выполнена в виде втулки, торец которой, обращенный в сторону рукоятки, жестко соединен со штоком поршня, а корпус охвачен свободным торцом.
