Стекло

Стекло

Иллюстрации

Показать все

Реферат

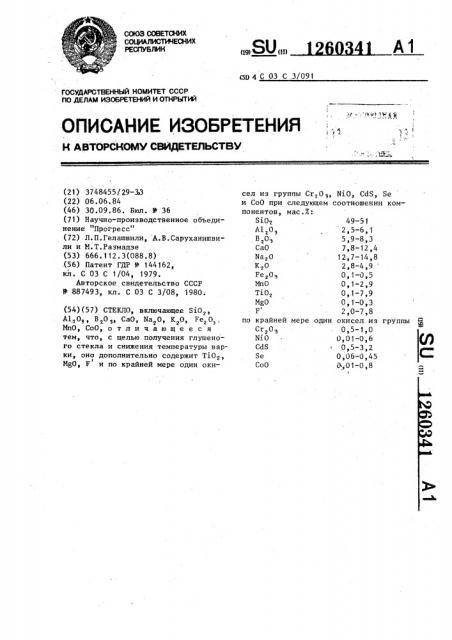

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ6 ЛИК (5ц у С 03 С .3/091

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3748455/29-ЬЗ (22) 06.06.84 (46) 30.09.86. Бюл. Ф 36 (71) Научно-производственное объединение "Прогресс" (72) Л.П.Гелашвили, А.В.Саруханишвили и М.Т.Размадзе (53) 666.112.3(088.8) .(56) Патент ГДР Р 144162, кл. С 03 С 1/04, 1979.

Авторское свидетельство СССР

У 887493, кл. С 03 С 3/08, 1980. (54)(57) СТЕКЛО, включающее SiO,, А1. 0э, В,оэ Сао, Naãо, K20, Fe O,, МпО СоО, отличающееся тем, что, с целью получения глушеного стекла и снижения температуры варки, оно дополнительно содержит TiO, I

MgO, F и по крайней мере один оки„„su„„A сел из группы Cr О z, NiO, CdS, Se и СоО при следующем соотношении компонентов, мас.Е:

SiOg 49-51

А1 Оэ 2,5-6,1

В,О, 5,9-8,3

СаО 7,8-12,4

Na O 12,7-14,8

К,О 2,8-4,9

Fe O, О, 1-0,5

МпО О, 1-2,9

ТдО 0,1-7,9

MgO 0,1-0,3

F 2,0-7,8 по крайней мере один окисел.из группы ф

Cr2Оэ 0,5-1,0

Ni.O 0,01-0,6

CdS 0 5-3,2

Se 0,06-0,45

СоО д,01-0,8

I.1260341

Изобретение относится к составам глушеных стекол, предназначенных для. изготовления сувенирных изделий, предметов бытового назначения, и может быть использовано в стекольной технологии.

Цель изобретения — получение глушеного стекла и снижения температуры варки, Составы стекол приведены в табл.1.

В качестве сырьевых материалов используют обсидиан, перлит, кварцевый песок, стеклянный бой, марганцевое стекло, буру, борную кислоту, соду, поташ, калиевую селитру, кремнефто ристый натрий, плавиковый шпат, мра морную крошку, карбонат марганца и диоксид титана. Варку стекла можно производить в электрических печах сопротивления, горшковых печах и ванных печах периодического дейS ствия.

Свойства стекол приведены в табл.2.

Соединения кобальта, никеля, хрома кадмия и селена вводят в состав стекла для получения окрашенных раз10 водов по массе и поверхности.

Стекло имеет низкие температуру варки и температуру формования. Расширенный температурный интервал формования дает возможность получать

15 сувенирные изделия сложной конфигурации ручным или полумеханизированным способом формования.

1260341

«О а — «CQ о л л л л

o o л I t o

С|

И М ф 00 (1 л л л л л

С4 00»t С 4 С 4

1 I

И !

t

О

И л л о

00 00 л л л

-0 с 4 с 4

CO

° « л

О |

О И л л л

С«4 00

И л о

1 I

I I

o o

° «

О (4 00

С» л а

С М

Ch л

О.О л

00 Ch л л

М С 1

00 («4 л

О С|

I 1

i 1

1 с 4 I

«вЂ” о л

С4 С0 л о (| л м

CO Ch л

М М

CO C«I

° « л

И

1 1

О 0| л л

I I - ОО

CO C«1 .«) Ch О а- Ch iГ\ С«4 CO л л л л л л л л л л

О С 1 Л М С 1 О О М О О 1

1 а % ф Ch л л

М М.О

° «

О I («4 CO л

Ю =.7 1

«Я» ° (» ° л л л

o o м

CO С«4 л а«

О М Л

1 t

О

«вЂ”

»а .0

Ф л

О О

С 4 00 л л

О «: 1,(.) - 0 \ л л

О О М

С»1 л о

CO с»\ л л

М С 1 ф С 4 л л

О М

1 1

С» л

1 О

С 4 00

Ф л

О а I О - Ch л л л

О О ф СЧ л

О М

l I (»!

° л съ 1

Ch а« л л

О м О

3« л

О с 4 1

О - Ф

Ф л

Ch 4» И .4

0 л л

С4 -0 л о

И л

О 1 с 1 О л л

О (4 I (О л

С 4

00 - О« а л Ф« о с

Л Ф

Ф« е

С 4:Й

° (» л ° \

С»« О И

1 1

С л

И с» ф м О

6\ л л л л

О С» (4 О С»|

О«С Ch (0 л ° « Ф л л

О О И сЧ Л а

° 4» о

I О а

О Ch М О л Ю л л л

О Л » О С 4

Ch h» Ch ф л A л A

0 О И С-4

С а

01 «(» М О И л л ° « л л с» (4 . О с 4 O I

I I

В Е М О л л л л л- с | о

1 !

«

« — ——

1 I 1.2

Х

О О О

О О са О О О О О 0 » (d са «0 tg 4 Х 00 1 а ° а4 О С Э

Й М O Ра H Е Й |а О Е О (» т ч О

О са О

СЛ < Ca (0 с(1

О

О

О (0 ра

Ф

О с|1 и

0|

Х

Х

Х

K а (U

Ц

О (.»!

1

I

Ch

1 ——

CO

I — — 4

t

I !

Л

1 — — 4 !

1

° — 0«С Ch .CO М О« л л л л а л л

О««0 И СЧ б | О л сп л 01 ф м л л л л л

СП «О И С«! С О с

O — Ch Л Ch 00 И л л л ° « л A

СЗ «О И1 СЧ»(с Л О а

Ф м о О л л л л

СЧ О СЧ 1 1 1 I

1 ф о

Ю л о

Ф а сч

CO

Ф

РЪ

О

Ю н н л

D ь л сч н н

Ul

D

CO ь

Ю

Ю л ь л

РЪ ь

Ch

О н н

С 4

Щ

Ю

3/Ъ

1ГЪ

Ф мъ

A ь (7l

Ф

Ф »

О

° Ч

РЪ Ю

1 л

О

ОЪ ь

Ю

D л

Ю н н

Ю

Ф

Ф н

w ь

СЧ н н Ч л

Ю ь

<О ь

Ю

С Ъ

tO

СЧ

Я

С Ъ

О

РЪ ь

С Ъ о О

Ю о

Ф л

Ф

СД ьф л Ф л

° \ л л

Ф ь

Ю ь

00 ь

О н н

Ю

Ch

С 4 н н

Ю

Ю

С4!

ОД н н ч о а а

СЧ N, 1 D D аь

ЮВ

I ье

С Ъ 4 Ъ

Ф

D ь и » н н ь (ЗЪ

ФЧ

О

О ь ь

I х а о о

»:» о ф а

»- 6

Ф

М о о

° Ф о о

Z 1 О

1 ю g

Д ф ° к ь

)»»

I

1

ej 6 а х йЗ

C а

1 ОЪ 1 °

° - 1 а.„ LLL о 1 л ф о

Ф ф о

Д фО

1260341

Ю

» Р. о О о е ic о а а

iC ь

3

1„

I о х д о д ф н

»Le

O IC y

» .o m

3!3

3 о)

1 о ф о

Ф 1 В

1 I

&6)оЯ

0I х хоэ окк
