Фундамент под машину

Фундамент под машину

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д1} 4 Е 02 1-} 27, 44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOlVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3645568/29-33 (22 } 26.09.83 (46) 30.09.86. Бк>л. ¹ 36 (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидроте. ники им. Б. Е. Веденеева (72) Г. Г. Аграновский, Т. В. Кука, 10. В. Назаров и Б. В. 11ейтлин (53) 624.! 59. 11:52! .8-217 (088.8) (56) Авторское свидетельство СССР № 937620. кл. В 02 D 27/44, 1980.

Авторское свидетельство СССР № 947291, кл. Е 02 D 27/44, 1981.

„„Я1„) „„1260454 д1 (54) (57) ФУНДАМЕНТ ПОД МАШИНУ, включающий массивный блок, заглубленный в грунт, и плиты, соеднненные с блоком посредством уп рл их связей и размещенные на поверхности грунта, отличающийся тем, что. с целью повыгиения виброизолирующих свойств фундамента и обеспечения возможности регулирования параметров его колебаний. плиты выполнены со сквознгыми ориентированными в различных направлениях отверстиями. оси KOTopblx составля1от с нижней поверхностьк> плит углы 45--90, и снабжены жесткими вкладышами, размещенным и в о т в е p c T!! H x с В о 3 м о ж н о с т ь к) В ы д В и ж ":— ния пх в гръ нт и фиксании.

1260454!

Составитель А. Курзанов

Техред И. Верес Корректор М. Максимпшинец

Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж--35, Раушская наб., д. 4/5

Филиал ППП «Патент». г. Ужгород, ул. Проектная, 4

Редактор А. Гулько

Заказ 5197/25

Изобретение относится к строительству и касается возведения фундаментов под машины с динамическими нагрузками.

Цель изобретения — повышение виброизолирующих свойств фундамента и обеспечение возможности регулирования параметров его колебаний.

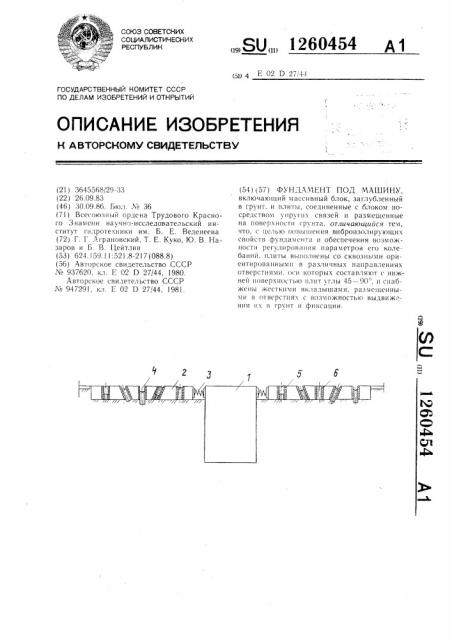

На чертеже изображен фундамент, вид сбоку.

Фундамент включает бетонный массивный блок 1, заглубленный в грунт и соединенный с железобетонными плитами 2 посредством сменных пружин 3. Плиты 2 расположены на поверхности грунта и выпол.„нены со сквозными отверстиями 4, оси которых ориентированы в различных направлениях и составляют с поверхностью плиты углы 45 — 90 . Б отверстиях 4 вставлены втулки 5 с резьбой, а во втулки 5 — жесткие вкладыши 6.

Поворотом вкладышей 6 в ту или иную сторону осуществляют выдвижение их в грунт или из грунта, что позволяет изменять объем грунта, колеблющегося вместе с плитами 4, и таким образом изменять амплитуды колебаний фундамента до допустимых пределов.

Использование изобретения позволяет уменьшить амплитуды колебаний фундаментов без их переустройства.
