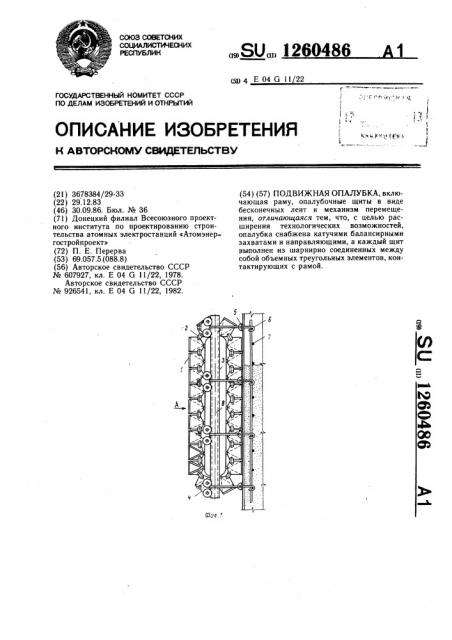

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 Е 04 G ll 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3678384/29-33 (22) 29.12.83 (46) 30.09.86. Бюл. № 36 (71) Донецкий филиал Всесоюзного проектного института по проектированию строительства атомных электростанций «Атомэнергостройпроект» (72) П. Е. Перерва (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 607927, кл. Е 04 G ll/22, 1978.

Авторское свидетельство СССР № 926541, кл. Е 04 G 11/22, 1982.

ÄÄSUÄÄ 1260486 (54) (57) ПОДВИЖНАЯ ОПАЛУБКА, включающая раму, опалубочные щиты в виде бесконечных лент и механизм перемещения, отличающаяся тем, что, с целью расширения технологических возможностей, опалубка снабжена катучими балансирными захватами и направляющими, а каждый щит выполнен из шарнирно соединенных между собой объемных треугольных элементов, контактирующих с рамой.

1260486

Щ//а. 2

Составитель В. Рудой

Редактор М. Недолуженко Техред И. Верес Корректор Т. Колб

Заказ 5198/26 Тираж 718 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и касается подвижной опалубки для возведения монолитных сооружений с вертикальными или наклонными поверхностями.

Цель изобретения — расширение технологических возможностей.

На фиг. 1 представлена опалубка с торца, общий вид; на фиг. 2 — вид A на фиг. 1.

Подвижная опалубка состоит из щитов 1, шарниров 2, рамы 3, съемных катучих захватов 4, съемных башмаков 5, анкеров

6, арматуры 7 и направляющих 8.

Работа подвижной опалубки осуществляется следующим образом.

Секции, образованные из щитов 1, соединенных шарнирами 2, посаженные на раму

3 с направляющими 8, установлены в рабочее положение, закреплены к поверхности бетонируемых конструктивов при помощи съемных катучих балансирных захватов 4, которые в свою очередь закрепляются к арматуре 7 через анкера 6.

После заполнения опалубки бетоном секции передвигаются любым известным способом.

Катучие балансирные захваты 4 позволяют производить перестановку смежных секций независимо друг от друга за счет того, что опалубка крепится через балансирные подвижные катучие захваты 4. После выхода из направляющих 8 захваты 4 перестанавлнваются из нижнего положения в верхнее и, таким образом, позволяют передвигать секции для заполнения нового слоя бетона.

На опалубке смонтированы верхняя и нижняя рабочие площадки, позволяющие об служивать процесс бетонирования и уход за забетонированной поверхностью.
