Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам и является дополнительным к основному авт.св.

N 1150393.

Цель изсбретения — повышение КПД.

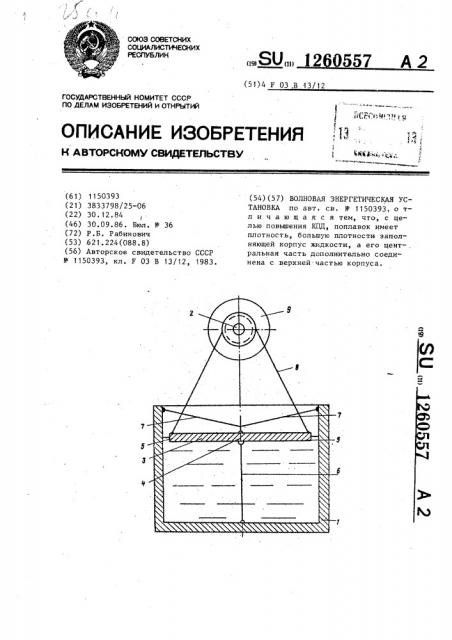

На чертеже схематически изображена волновая энергетическая установка.

Волновая энергетическая установка содержит частично заполненный жидкостью плавучий корпус 1, расположенный в нем и связанный с валом 2 отбора мощности 2 преобразователь, выполненный в виде плоского поплавка 3, центральная часть 4 и противоположные края 5 которого соединены при помощи гибких элементов 6,7 и 8 соответственно с дном и верхней частью корпуса 1 и валом 2 электрогенератора 9, при этом поплавок 3 имеет

60557 2 плотность, большую плотности заполняющей корпус 1 жидкости, Волновая энергетическая установка работает следующим образом.

5 При волнении плавучий корпус 1 испытывает качку и частично заполняющая его жидкость перемещает края плоского поплавка 3, это перемещение через гибкий элемент 8 передается !

О к валу отбора мощности 2, а последний приводит в действие электрогенератор 9.

Гибкие элементы 6 и 7 фиксируют центральную часть поплавка 3 в высотном положении и тем самым увеличивают перемещение его противоположных краев, а выполнение поплавка 3 с плотностью, большей плотности заполняющей корпус 1 жидкости, позволяет увеличить КПД установки за счет возможности применения более мощного электрогенератора 9.
