№ 126070

К»сс 1а, 34 ссср

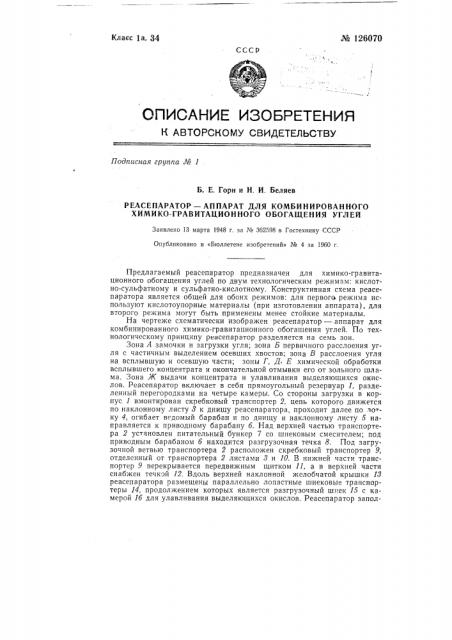

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1

Б. Е. Горн и Н. И. Беляев

РЕАСЕПАРАТОР— АППАРАТ ДЛЯ КОМБИНИРОВАННОГО

ХИМИКО-ГРАВИТАЦИОННОГО ОБОГАЩЕНИЯ УГЛЕЙ

Заявлено 13 марта 1948 r. за № 362598 в Гостехнику СССР

Опубликовано в «Бюллетене изобретений» № 4 за 1960 г.

Предлагаемый реасепаратор предназначен для химико-гравитационного обогащения углей по двум технологическим режимам: кислотно-сульфатному и сульфатно-кислотному. Конструктивная схема реасепаратора является общей для обоих режимов: для первого режима используют кислотоупорные материалы (при изготовлении аппарата), для второго режима могут быть применены менее стойкие материалы.

На чертеже схематически изображен реасепаратор — аппарат для комбинированного химико-гравитационного обогащения углей. По технологическому принципу реасепаратор разделяется на семь зон.

Зона А замочки и загрузки угля; зона Б первичного расслоения угля с частичным выделением осевших хвостов; зона В расслоения угля на всплывшую и осевшую части; зоны Г, Д, Е химической обработки всплывшего концентрата н окончательной отмывки его от зольного шлама. Зона Ж выдачи концентрата и улавливания выделяющихся окислов. Реасепаратор включает в себя прямоугольный резервуар 1, разделенный перегородками на четыре камеры. Со стороны загрузки в корпус 1 вмонтирован скребковый транспортер 2, цепь которого движется по наклонному листу 8 к днищу реасепаратора, проходит далее по лотку 4, огибает ведомый барабан и по днищу и наклонному листу 5 направляется к приводному барабану б. Над верхней частью транспортера 2 установлен питательный бункер 7 со шнековым смесителем; под приводным барабаном б находится разгрузочная течка 8. Под загрузочной ветвью транспортера 2 расположен скребковый транспортер 9, отделенный от транспортера 2 листами 8 и 10. В нижней части транспортер 9 перекрывается передвижным щитком 11, а в верхней части снабжен течкэй 12. Вдоль верхней наклонной желобчатой крышки И реасепаратора размещены параллельно лопастные шнековые транспортеры 14, продолжением которых является разгрузочный шнек 15 с камерой 1б для улавливания выделяющихся окислов. Реасепаратор заполнен рабочей жидкостью до уровня, показанного линией 17. Для подачи свежей рабочей жидкости служат патрубки 18 и 19, а для отвода отработанной жидкости патрубок 20.

Измельченный исходный уголь через бункер 7 после замочки подается транспортером 2 в нижнюю часть реасепаратора. Проходя зону

Б, уголь начинает расслаиваться и пустая порода частично оседает и выносится транспортером 9; ширина щели для выпуска пустой породы регулируется щитком 11. В зоне В протекает основной процесс расслоения угля в утяжеленном растворе; осевшая часть (промышленный продукт) по лотку 4 продвигается параллельно днищу реасепаратора транспортером 2 и его нижней ветвью выносится из реасепаратора.

Всплывшая в зоне В часть перемешивается лопастями шнековых транспортеров 14 и перемещается вдоль крышки 18 к разгрузочному шнеку через зоны Г, Д, Е. В зонах Г, Д, Е протекает химическая обработка концентрата и последовательная отмывка его от зольного шлама.

Выдача 65 — 70%-ного концентрата производится из зоны Ж шнеком 15.

Осевший шлам выносится вместе с промышленным продуктом, Вследствие постоянного значительного уноса рабочей жидкости с продуктами обогащения в реасепаратор, через патрубок 18 добавляется чистая рабочая жидкость. Количественные и качественные показатели рабочей жидкости и температура регулируются соответствующими измерительными приборами, Предмет изобретения

Реасепаратор — аппарат для комбинированного химико-гравитационного обогащения углей, отл и ч аю щи и с я от существующих в обогатительной практике машин тем, что в нем сочетается химическая обработка углей с гравитационным разделением. № 126070
