Устройство для определения твердости

Устройство для определения твердости

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для определения твердости материалов , преимущественно бетонов. Целью изобретения является повьпление надежности работы твердомеров ударно - го действия в условиях запыленных помещений . Поставленная цель достигается за счет герметизации рабочей камеры устройства и установкой на шток бойка уплотненного поршня с пневма- - тическим стабилизатором скорости перемещений бойка в виде жиклера. 1 ил.

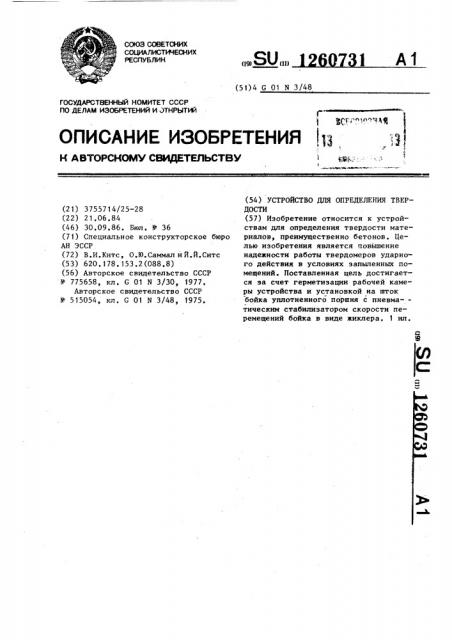

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) SU(ll) 1 А1 (51) 4 G 01 N 3/48

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ЭТНРЫТИЙ

Г р; г ж

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3755714/25-28 (22) 21.06.84 (46) 30.09.86. Бюл, № 36 (71) Специальное конструкторское бюро

АН 3ССР (72) В.И.Китс, О.Ю.Саммал и Й.Й.Ситс (53) .620.178.153.2(088.8) (56) Авторское свидетельство СССР

¹ 775658, кл. С 01 N 3/30, 1977.

Авторское свидетельство СССР № 515054, кл. G 01 N 3/48, 1975. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ (57) Изобретение относится к устройствам для определения твердости материалов, преимущественно бетонов. Целью изобретения является повьппение надежности работы твердомеров ударного действия в условиях запыленных помещений. Поставленная цель достигается за счет герметизации рабочей камеры устройства и установкой на шток бойка уплотненного поршня с пневма-тическим стабилизатором скорости перемещений бойка в виде сиклера. 1 ил.

f26073 (Формула изобретения

Составитель С.Барабанов

Техред Jl.Îëåéíèê Корректор E.Сирохман

Редактор М.Товтин

Заказ 5218/39 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для определения твердости материалов, преимущественно бетона.

Цель изобретения — повышение «;адежности работы твердомеров ударного действия в условиях запыленных помещений за счет герметизации рабочей камеры этих устройств.

На чертеже представлено устройство для измерения твердости.

Устройство содержит корпус 1 с рабочим цилиндром 2, выполненный герметичным боек 3 со штоком 4, на котором закреплен поршень 5, разделяющий рабочий цилиндо 2 на переднюю 6 и заднюю 7 полости с уплотнением 8 и воздушным жиклером 9, сообщающим между собой полости 6 и 7, ударную пружину 10, рукоятку 11, в которой расположен спусковой курок 12 и взводный рычаг 13. Сигнал, пропорциональный величине отскока бойка от поверхности

14 испытуемого материала, фиксируется датчиком (на чертеже не показан) и регистрируется вторичным прибором 15.

Устройство работает следующим обt. разом.

Рычагом 13 сжимают ударную пружину 10 до упора, прижимают устройство к поверхности 14 испытуемого материала и спускают курок 12, после чего под действием ударной пружины 10 боек 3 движется в сторону испытуемой поверхности 14 до совершения удара.

При этом вместе с бойком 3 движется поршень 5 и, благодаря герметичности рабочего цилиндра, сжатый воздух из передней полости 6 в заднюю полость

7 цилиндра 2 перетекает через жиклер

9. Подбором диаметра отверстия жиклера 9 регулируется скорость движения бойка 3 во время нанесения удара.

Устройство для определения твердости материалов, содержащее корпус с рабочим цилиндром и с расположенным в нем бойком со штоком, взводно-пусковой механизм и ударную пружину, взаимодействующие с бойком, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено уплотненным поршнем, закрепленным на штоке и разделяющим рабочий цилиндр на две полости, и пневматическим стабилизатором в виде жиклера, размещенного в уплотненном поршне и сообщаюN щего полости между собой.
