Способ контроля качества электрохимической обработки поверхности электрода

Способ контроля качества электрохимической обработки поверхности электрода

Иллюстрации

Показать все

Реферат



Способ контроля качества электрохимической обработки поверхности электрода, позволяющий исключить влияние изменения шероховатости поверхности в процессе обработки на результат измерений, заключается в обработке поверхности электрода путем активации поверхности вращающегося электрода инструментом, находящимся в контакте с поверхностью электрода в электролите и измерении потенциала участка активированной поверхности вне зоны контакта инструмента с электродом . При этом инструмент перемещают поступательно относительно электрода в процессе активирования, дополнительно измеряют потенциал поверхности электрода в зоне его конО такта с инструментом и потенциал электрода в неактивируемой зоне. По полученным величинам определяют качество обработки. 1 ил., 1 табл. с:

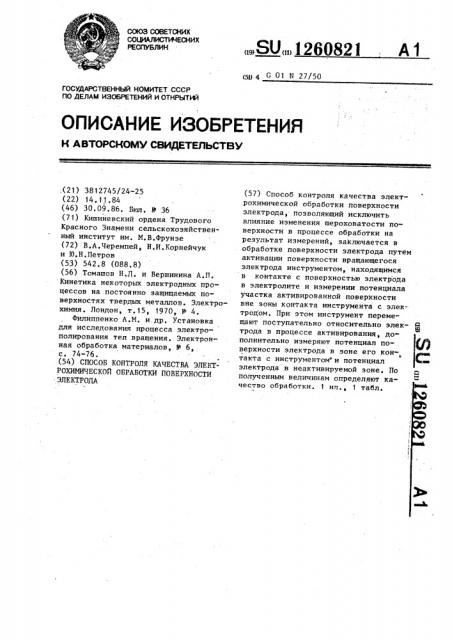

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (so 4 С 01 N 27/50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,(21) 3812745/24-25 (22) 14. 11. 84 (46) 30.09.86. Бюл. !! 36 (71) Кишийевский ордена Трудового

Красного Знамени сельскохозяйственный институт им. М.В.фрунзе (72) В.А.Черемпей, Н.И.Корнейчук и IO.Í,Ïåòðîâ (53) 542.8 (088.8) (56) Томашов Н.Д. и Вершинина А.П.

Кинетика некоторых электродных процессов на постоянно защищаемых поверхностях твердых металлов. Электрохимия. Лондон, т.15, 1970, N - 4. филиппенко A.Ì. и др. Установка для исследования процесса электрополирования тел вращения. Электронная обработка материалов, В 6,. с. 74-76. (54) СПОСОБ КОНТРОЛЯ КАЧЕСТВА ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ПОВЕРХНОСТИ

ЭЛЕКТРОДА

ÄÄSUÄÄ1260821 А 1 (57) Способ контроля качества электрохимической обработки поверхности электрода, позволяющий исключить влияние изменения шероховатости поверхности в процессе обработки на результат измерений, заключается в обработке поверхности электрода путем активации поверхности вращающегося электрода инструментом, находящимся в контакте с поверхностью электрода в электролите и измерении потенциала участка активированной поверхности вне зоны контакта инструмента с элентродом. При этом инструмент перемещают поступательно относительно электрода в процессе активирования, дополнительно измеряют потенциал поверхности электрода в зоне его кона такта с инструментом и потенциал электрода в неактивируемой зоне. По полученным величинам определяют качество обработки. 1 ил., 1 табл.

0821

Н $0 2,5. При этом, между капиллярами 5-7 и исследуемой поверхностью устанавливают требуемое минимальное расстояние. После сообщения вра5 щения электроду 1 включают привод инструмента 2. При этом, инструменТоМ 2 воздействуют только на часть рабочей поверхности электрода 1: зоны 11 и 12. Устанавливают заданные

1О г4 скорости движения инструмента 2 и электрода 1. По завершении подготовки электролизера через электролит между рабочим 1 и вспомогательным 8 электродами пропускают ток от источника питания и производят измерения потенциалов в зонах 11-13 рабочей поверхности электрода. Получающиеся зависимости регистрируют в форме поляризационных кривых с помощью известных приборов. Потенциал неактивируемой зоны 13 принимают в качестве эталона и по снижению по" тенциала относительно эталона в первых двух зонах воздействия инструмента судят о ходе процесса.

Проведена серия экспериментов, в ходе которых параметрам процесса за. дают следующие значения:

126

Плотность тока, кА/м

Температура о электролита, С

Давление инструмента, кПа

Относительная скорость перемещения, м/с

Ширина бруска, м

10-70

35-65

5-70 (1,7-17)" 10 (5-12)" 10

55

Изобретение относится к контроль- но-измерительной технике, а именно к контролю электрохимических процессов, и может быть использовано для излучения и определения оптимальных режимов процессов в гальваностегии и в электрохимической обработке металлов.

Цель изобретения — повьппение достоверности контроля путем исключения влияния изменения шероховатости поверхности в процессе обработки на результаты измерений.

На чертеже представлена схема измерения потенциалов поверхности на цилиндрическом электроде.

Предлагаемая схема включает электрод 1, рабочая поверхность которого выполнена в форме цилиндра, активирующий инструмент 2, изготовленный в виде бруска и закрепленный в держателе 3 механизма нагружения. Электрод 1 и инструмент 2 во время эксперимента погружены в электролит, находящийся в резервуаре 4, который при помощи известных устройств можно перемещать в трех направлениях, В резервуаре 4 размещены несколько капилляров 5-7 для измерения потенцналов одновременно в разных точках поверхности электрода 1, а также имеется вспомогательный электрод 8 °

Втулки 9 из диэлектрика, обладающего химической стойкостью в исследуемом электролите, применены для 35 изоляции нерабочих поверхностей электрода 1. Последний закреплен В, шпинделе 10 установки, Рабочая поверхность электрода 1 состоит из трех зон: зона 11 контакта инструмента и электрода, эона 12 активирования вне контакта, неактивируемая зона 13.

СПОсОб Осуществляют следующим об 45 разом.

Подготовленный для исследований цилиндрический электрод 1 из стали крепят в шпинделе. Инструмент 2, в качестве которого используют абразивные бруски на керамической связке

Р03Т063С СИ1КБ9 (ГОСТ 4736-64), при прикладывании к нему соответствующей нагрузки подводят к рабочей поверхности электрода 1. Затем резервуар 4 поднимают до тех пор, пока электрод 1 не погрузится в эпектролит следующего состава, г/л: хромовыи ангидрид CrO> 250; серная кислота

При изменении каждого параметра регистрируют потенциалы поверхности в различных зонах. Свойства поверхности, образующейся в результате обработки, связаны с изменением потенциала, причем наилучшие показатели покрытия. получаются при таких значениях параметров процесса, когда среднее снижение потенциала в зонах

11 и 12 относительно потенциала в зоне 13 достигает максимального значения.

Показатели процесса электроосаждения, установленные на основании оптимальных режимов, определенных по известному и предлагаемому способам, приведены в таблице.

1260821

Способ

Показатели процесса

Ъ

28-36

42-44

Скорость осаждения, мкм/с

О, 10?-О, 130

9,0-10 5

О, 218

8,5-9,0

10-14

Износостойкость 7

120-140

Выход хрома по току,X

Микротвердость,МПа" 10

Краевой угол смачивання, град

Из таблицы видно, что оптимальные параметры процесса, определенные предлагаемым способом, обеспечивают более высокие физико-механические свойства покрытий по сравнению с известными способами.

Формула изобретения 30

Способ контроля качества электро-. химической обработки поверхности электрода, заключающийся в актива- ции поверхности вращающегося электро-д да инструментом, находящимся в конзвестный предлагаемый такте с поверхностью электрода в электролите, и изменении потенциала участка активированной поверхности вне зоны контакта инструмента с электродом, отличающийся тем, что, с целью повышения достоверности контроля, инструмент перемещают поступательно относительно электрода в процессе активирования и дополнительно измеряют потенциал поверхности электрода в зоне его контакта с инструментом и потенциал поверхности электрода в неактивируемой заве и по полученным величинам определяют качество обработки.

1260821
