Реферат



Изобретение относится к области неразрушающего контроля и может быть использовано в ультразвуковой дефектоскопии . Цель изобретения - повьпиение производительности и надежности ультразвукового контроля за счет сокращения времени настройки и непрерывного эталонирования чувствительности в процессе контроля. В Корпусе преобразователя выполнены боковые цилиндрические отражатели для настройки чувствительности, которые расположены на пути распространения продольной и поперечной волн, отраженных в процессе контроля изделия в корпус преобразователя в точке О ввода ультразвуковых колебаний. Причем расстояние от точки ввода ультразвуковых колебаний до отражателей рают так, чтобы в процессе контроля тест-импульсы от отражателей располагагись по краям зоны контроля . 1 ил. (Л С ю Од о 00 ел

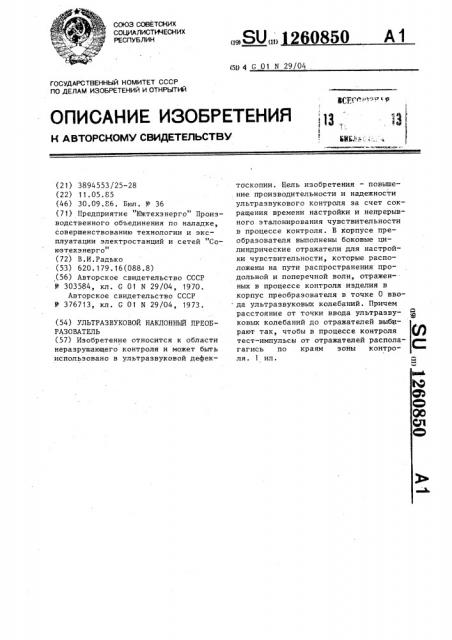

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.Я0„„2 0850 (5D 4 G 01 N 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3894553/25-28 (22) 11.05.85 (46) 30.09.86. Бюл. ¹ 36 (71) Предприятие "Южтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго (72) В.И.Радько (53) 620. 179.16(088.8) (56) Авторское свидетельство СССР № 303584, кл. G 0 1 N 29/04, 1970.

Авторское свидетельство СССР № 376713, кл. С 01 N 29/04, 1973. (54) УЛЬТРАЗВУКОВОЙ НАКЛОННЫЙ ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к области неразрушающего контроля и может быть использовано в ультразвуковой дефектоскопии. Цель изобретения — повышение производительности и надежности ультразвукового контроля за счет соК ращения времени настройки и непрерывного эталонирования чувствительности в процессе контроля. В корпусе преобразователя выполнены боковые цилиндрические отражатели для настройки чувствительности, которые расположены на пути распространения продольной и поперечной волн, отраженных в процессе контроля иэделия в корпус преобразователя в точке 0 ввода ультразвуковых колебаний. Причем расстояние от точки ввода ультразвуковых колебаний до отражателей выбирают так, чтобы в процессе контроля тест-импульсы от отражателей располагагись по краям зоны контроля. 1 ил.

1 126

Изобретение относится к неразрушающему контролю и может быть использовано в ультразвуковой дефектоскопии

Целью изобретения является повышение производительности и надежности ультразвукового контроля за счет сокращения времени настройки и непрерывного эталонирования чувствительности в процессе контроля.

На фиг. 1 показан ультразвуковой преобразователь в процессе ультразвукового контроля изделия; на фиг.2 тест-импульсы на экране дефектоскопа.

Ультразвуковой наклонный преобразователь содержит пьезопластину установленную в корпусе (призме) 2 под углом р к рабочей поверхности с выполненными в нем боковыми цилиндрическими отражателями 3 и 4, расположенными на пути распространения продольной (Е) и поперечной (Т) волн, отраженных в процессе контроля изде- лия 5 в корпус 2 преобразователя в точке 0 ввода ультразвуковых колебаний соответственно под углами р и

Р . Позицией 6 обозначен дефект в

1 контролируемом изделии 5. Кроме того, r I 1 позициями 3, 4 и 6 обозначены

0 соответственно тест-импульсы от отражателей 3 и 4 и эхоимпульс от дефекта 6., Расстояния от точки ввода ультразвуковых колебаний до искусственных отражателей 3 и 4 выбирают так, чтобы в процессе контроля тест-импульсы 3 и 4 располагались по краям требуемой зоны в контроле, что позволяет настраивать чувствительность к дефектам в зависимости от глубины их залегания в контролируемом изделии 5.

Эти расстояния можно рассчитать по известным зависимостям или выбрать, например, с помощью стандартного образца, в котором расстояния до искусственньл отражателей известны, и эхоимпульсы от которых при настройке чувствительности располагаются по краям зоны контроля.

Предпочтительно располагать боковые цилиндрические отражатели 3 и 4 на линиях L и Т, проходящих по центральным лучам пучков, отраженных в корпус 2 преобразователя продольной и поперечной волн от точки ввода 0

f0 !

25 за

55 ультразвуковых преобразователей, так как это позволяет получать тест-импульсы максимальной амплитуды.

Диаметры отверстий d vr d, в корпусе 2 выбирают таким образом, чтобы амплитуды эхосигналов до этих отверстий были соответственно равны амплитудам эхосигналов до искусственных отражателей, расположенных на различной глубине B стандартном образце и эталонирующих чувствительность в начале и конце зоны контроля. Кроме того, диаметры Й и d,. могут быть рассчитаны по известным формулам.

Ультразвуковой наклонный преобразователь работает следующим образом.

Преобразователь помещают на контролируемое изделие 5 и производят поиск лефектов. При этом на экране дефектоскопа- постоянно наблюдаются .

I \ тест-импульсы 3 и 4, расположенные по краям зоны контроля 7. а также зондирующий импульс; При выявлении дефекта 6 в изделий 5 на экране дефектоскопа в зоне контроля I наблюдают также эхоимпульс 6, и при этом путем сравнения его амплитуды с ам—

1 1 плитудой тест-импульсов 3 и 4 — в зависимости от глубины залегания дефекта 6 — определяют качество изделия.

Формула изобретения

Ультразвуковой наклонный преобразователь, содержащий пьезоэлемент, установленный в корпусе с выполненными в нем боковыми цилиндрическими отражателями, отличающийся тем, что, с целью повьппения производительности и надежности ультразвукового контроля за счет сокращения времени настройки и непрерывного эталонирования чувствительности в процессе контроля, боковые цилиндрические отражатели расположены на пути распространения продольной и поперечной волн, отражающихся в процессе контроля в корпус преобразователя, а расстояния от точки ввода ультразвуковых колебаний до отражателей выбраны так ими, что тестимпульсы от этих отражателей располагаются в начале и конце. зоны контроля.

12б 0850
