Изобретение относится к инженерной геологии, в частности к технике определения фильтрационных характеристик грунтов, Цель изобретения — повышение точности исследований путем создания условий испытаний, близких к реальным.

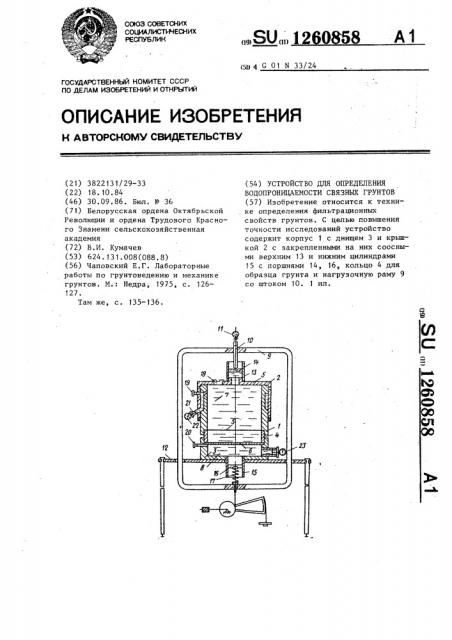

На чертеже изображено устройство для определения водопроницаемости связных грунтов, общий вид.

Устройство для определения водопроницаемости связных грунтов содержит корпус 1 с крышкой 2 и днищем 3. Внутри корпуса 1 размещено кольцо 4 для образца грунта, заключенное между перфорированными пластинами 5 и 6 и образующее верхнюю 7 и нижнюю 8 камеры корпуса 1. Кроме того, устройство снабжено нагрузочкой рамой 9 со штоком 10, выполненным в виде винта и снабженным индикатором 11 часового типа.

Нагрузочная рама 9 выполнена с возможностью вертикального перемещения вдоль рабочего стопа 12. Крышка 2 снабжена верхним цилиндром 13 с поршнем 14, взаимодействующим со штоком 10.

Днище 3 снабжено нижним цилиндром 5 с поршнем 16, который соединен с нагрузочной рамой 9 пружиной

17. Вр;рхний 13 и нижний 15 цилиндры выполнены соосно и сообщаются r. ка— мерами 7 и 8 корпуса 1, которые заполнены водой и загерметиэированы пробками 18-21.

Давление в камерах 7 и 8 измеряется манометрами 22 и 23.

Устройство для определения водо/ проницаемости грунтов работает следующим образом.

Образец грунта помещают в кольцо

4. Поршни 14 и 16 смещают в цилиндрах 13 и 15 в верхнее положение.

Нагрузочную раму 9 приподнимают и устройство устанавливают на рабочем столе 12. Затем нагрузочную раму 9

Устройство для определения водопроницаемости связных грунтов, включающее корпус с днищем и крышкой, внутри которого размещено кольцо для образца грунта, заключенное между перфорированными пластинами и образующее верхнюю и нижнюю камеры, и измерительные приспособления, о т л и ч а ю щ е е с я тем, что, с целью повышения точности исследований путем создания условий испытания, близких к реальным, оно снабжено нагрузочной рамой со штоком, рабочим столом и соосными верхним и нижним цилиндрами с поршнями, закрепленными на крышке и днище корпуса и сообщенными с верхней и нижней камерами корпуса, при этом поршень верхнего цилиндра взаимодействует с нагрузочной рамой с помощью штока, а поршень нижнего цилиндра — с помощью пружины, рама выполнена с возможностью вертикального перемещения вдоль рабочего стола, а шток — вдоль нагрузочной рамы.
