Способ поисков месторождений полезных ископаемых,обладающих газообразными эманациями

Способ поисков месторождений полезных ископаемых,обладающих газообразными эманациями

Иллюстрации

Показать все

Реферат



Изобретение относится к поисковой геологии ископаемых, в частности к поискам месторождений нефти и газа в районах распространения многолетней мерзлоты. Цель изобретения - повьшёние достоверности поисков в криолитозоне. Цель достигается тем, что производят серию последовательных взрьшов к отбор газа после каждого взрьгоа в одном и том же пункте исследований в течение времени сохранения в наблюдательной точке содержания углеводородных газов, причем взрывы зарядов и отбор проб газа производят в слое нулевых годовых температурных колебаний, а все операции осуществляют не менее чем в двух пунктах - в зоне разлома и в межразломном блоке, .по скачкообразному возрастанию этих газов судят о наличии слоев с повышенным содержанием газа в вертикальном разрезе, а по бл| зости характера распределения индикаторов в обоих пунктах - о наличии и площадном положении месторождения. 1 ил. сл Од О СО о со

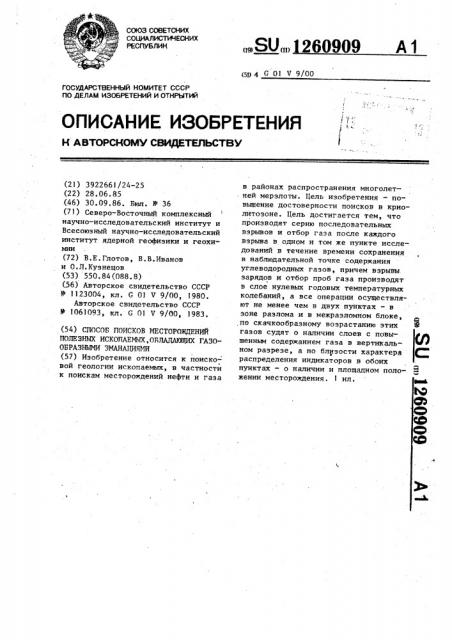

СОЮЗ С0ВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„260909 (gg 4 С 01 U 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3922661/24-25 (22) 28.06.85 (46) 30.09.86. Бюл. Ф 36 (71) Северо-Восточный комплексный научно-исследовательский институт и

Всесоюзный научно-исследовательский институт ядерной геофизики и геохи(72) В.Е.Глотов, В ° В.Иванов и О.Л.Кузнецов (53) 550.84(088.8) (56) Авторское свидетельство СССР

9 1123004, кл, G 01 V 9/00, 1980.

Авторское свидетельство СССР

В 1061093, кл. G 01 U 9/00, 1983. (54) СПОСОБ ПОИСКОВ МЕСТОРОЖДЕНИЙ

ПОЛЕЗНЫХ HCKOJTAEMhlX,ОБЛАДАЮЩИХ ГАЗООБРАЗНЫМИ ЭМАНАЦИЯМИ (57) Изобретение относится к поиско: вой геологии ископаемых, в частности к поискам месторождений нефти и газа в районах распространения многолетней мерзлоты. Цель изобретения — повышение достоверности поисков в криолитозоне. Цель достигается тем, что производят серию последовательных взрывов и отбор газа после каждого взрыва в одном и том же пункте исследований в течение времени сохранения в наблюдательной точке содержания углеводородных газов, причем взрывы. зарядов и отбор проб газа производят в слое нулевых годовых температурных колебаний, а все операции осуществляют не менее чем в двух пунктах — в зоне разлома и в межраэломном блоке, по скачкообразному возрастанию этих Й газов судят о наличии слоев с повышенным содержанием газа в вертикальном разрезе, а по близости характера распределения индикаторов в обоих

1 пунктах - о наличии и площадном положении месторождения. I ил. Ми

1260909

Изобретение относится к поисковой геологии и может быть использовано, в частности, при поисках месторождений нефти и газа в пределах континентов в областях распространения много- 5 летнемерзлых пород.

Цель изобретения — повьш ение достоверности поисков в криьлитозоне.

Способ осуществляют следующим об10 разом.

На исследуемой площади известными способами определяют мощность и строение многолетнемерзлых пород, распространение зон разломов. Выбирают пункты выполнения последовательности

15 взрывов и отбора газов. На каждую площадь необходимо, минимум два пункта. Один располагается в зоне разлома, другой — в межразломном блоке.

Для каждого пункта рассчитывают при20 мерное количество взрывов путем деления мощности многолетнемерзлых пород на длину пути вынужденной диффузии, 25

В пункте исследований бурят взрывные и наблюдательную скважины. На основе практического опыта сейсмокаротажных исследований известно, что необсаженная скважина глубиною 15 м с мерзлыми стенками позволяет произвести, в среднем 10-12 взрывов зарядов тротила массой 10 кг. Следовательно, количество взрывных скважин в каждом пункте определяется путем деления общего числа взрывов для одного иссле- З5 дования на число взрывов в одной скважине. Масса взрывчатого вещества (тротила) в 10 кг вь:брана экспериментально. Ударный импульс такой массы позволяет получать представительные 40 материалы по изучению концентраций газообразных индикаторов полезных ископаемых, В скважинах глубиною в

10-15 м взрывы оказывают наименьшее экологическое отрицательное воздейст- 45 вие на окружающую среду и экономически дешевле взрывных работ с большими зарядами, которые быстро выводят взрывные скважины из строя. Расстояние между взрывными скважинами в 50 пункте около 5 м. Наиболее целесообразное их расположение rro окружности радиусом 10 м.

В центре окружности бурится наблюдательная скважина глубиною равной 55 глубине взрыва заряда. Положение скважины В пентре окружности позволя ет в течение всего времени зондирования сохранять неизменным расстояние от очага взрыва до точки отбора проб газа. Удаленность взрывных скважин от наблюдательной на 10 и обеспечивает и ее сохранность при взрывах.

До глубины, превышающей мощность сезонно-талого слоя в два раза, наблюдательная скважина обсаживается трубой во избежание возможного заполнения скважины грунтовой водой, а также для исключения возможного влияния на результаты работ продуктов дегаза" ции сезонно-талого слоя.

Устье обсадной трубы закрывается заглушкой с отверстием для спуска газоотборного шланга, нижний конец которого находится на глубине слоя постоянных температур 10-15 м. Такая глубина позволяет избежать влияния поверхностных температурных колебаний на гаэопокаэания. В то же время движение воздуха в скважине при перепадах давления во время взрыва выравнивает концентрацию газов по стволу.

Отбор проб газа и их анализ можно вести известными способами в автоматическом режиме с помощью газокаротажной станции или же "точечным" способом с последующим анализом. После бурения наблюдательная скважина выстаивается в течение суток для восстановления нарушенного при бурении термического равновесия. Этого времени достаточно, так как бурение в мерзлых слабосцементированньм породах до глубины в 10-15 м без отбора керна ведется не более 1 ч, и геотермическое поле нарушается слабо.

Производство взрывных работ осуществляют по методике выполнения сейсмогеофизических исследований.

Временные промежутки между взрьгвами определяются длительностью операции отбора газа после очередного взрыва.

Последняя, в свою очередь, не должна превышать времени сохранения в точке опробования того количества УВГ, которое выделилось иэ пород после очередного взрыва. Путем экспериментальных наблюдений в конкретных условиях установлено, что концентрация УВГ в точке наблюдательной скважины после взрыва сохраняется на одном и том же уровне в течение 20-25 мин. При больrueA длительности за счет рассеивания в атмосферу, поглощения УВГ породами в стенках скважины и т.д, содержание

УВГ быстро убывает.

Составитель Э„ Волконский

Техред А.Кравчук Корректор п.Патай

Редактор И.Касарда

Тираж 728

ВНИИЛИ .Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5228/48

Подписное

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4

3 1260909 4

Предлагаемый способ позволяет отложений после возбуждения упругих выявить характер вертикального и пло- колебаний,.например при помощи взры-. щадного насыщения мерзлых пород газо- вов, анализ проб газа и суждение по образными индикаторами полезных иско- полученным данным о наличии местопаемых без бурения скважин на всю 5 рождения,,отличающийся мощность криолитозоны и сделать бо- тем, что, с целью повышения достоверлее достоверный вывод о перспектив- ности поисков в криолитозоне, взрывы ности локальной площади на тот или производят в слое нулевых годовых иной вид полезных ископаемых в крио- температур в пунктах эон разломов и

10 межразломных блоков сериями зарядов одинаковой массы, пробы газов отбиФ о р м у л а и з о б р е т е н и я рают в тех же пунтах после каждого взрыва, а вывод о наличии месторождеСпособ поисков месторождений по- ния делают на основанинпояъления анолезных ископаемых, обладающих газо- 15 мальных концентрацийгаэообразных эмаобразными эманациями, включающий от- наций и совпадения характера их изменебор проб газа из приповерхностных ния в зоне разлома и в межразломном блохе.
