Реферат



Изобретение относится к автоматике и вычислительной технике и позволяет реализовать путем настройки бе еповторные логические формулы из пяти и менее букв, представленные в дизъюнктивной нормальной форме. Многгофункциональный логический модуль может быть использован для построения системы логического управления радиопередающим устройством. Цель изобретения - упрощение модуля. Многофункциональный логический модуль содержит четьфе элемента РШИ, пять элементов И, семь входов и один выход. Цри подаче на входы модуля входных переменных и сигналов логического нуля и единицы модуль реализует семь типов бесповторных функций пяти переменных. 1 ип. 2 табл. с 3 ю а UD 4

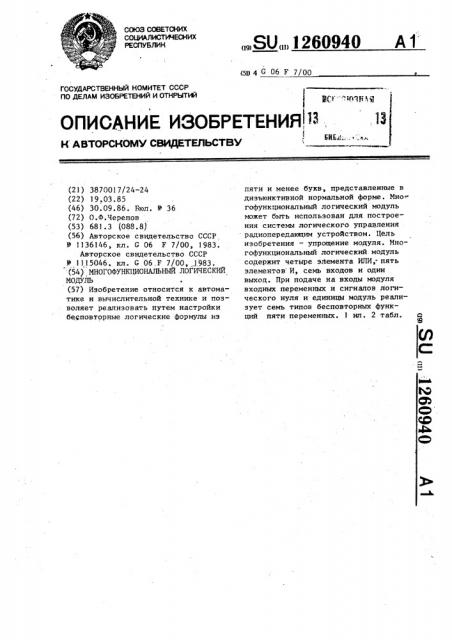

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (М 4 G 06 F 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ1 Й

ВР " : (-1Н 1Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ! ц . 13

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю (21) 3870017/24-24 (22) 19.03.85 (46) 30.09.86. Бюл. 11 36 (72) О.Ф.Черепов (53) 681.3 {088.8) (56) Авторское свидетельство СССР

9 1136146, кл, G 06 F 7/00, 1983.

Авторское свидетельство СССР

У 1И 5046. кл. G 06,F 7/00,,1983. (54) МНОГОФУНКЦИОНАЛЬНЫЙ ЛОГИЧЕСКИЙ

МОДУЛЬ (57) Изобретение относится к автоматике и вычислительной технике и позволяет реализовать путем настройки бесповторные логические формулы из

„„SU„„1260940 А 1 пяти и менее букв, представленные в дизъюнктивной нормальной форме. Многофункциональный логический модуль может быть использован для построения системы логического управления радиопередающим устройством. Цель изобретения — упрощение модуля. Многофункциональный логический модуль содержит четыре элемента ИЛИ,.пять элементов И, семь входов и один выхоц. При подаче на входы модуля входных переменных и сигналов логического нуля и единицы модуль реализует семь типов бесповторных функций пяти переменных. 1 ип. 2 табл.

1260940

Т а б л и ц а 1 орная ДНФ

Тип бе

Настройка

О, х 0 ххххх з а х х х х Чх х, х х V х

4 Б х 0

4+1 х =

3+2

1, х 0

Изобретение относится к вычислительной технике и автоматике, предназначено для реализации путем настройки бесповторных логических. формул иэ пяти и менее букв, представленных 5

В дизъюнктивной нормальной форме (ДНФ), и может быть использован, например, цля реализации логических функций в системе логического управления радиопередающим устройством.

Цель изобретения — упрощение Модуля.

На чертеже представлена схема многофункционального логического модуля.

Модуль содержит входы 1 — 7 модуля (X cooтветствует вход.1, х

I вход. 2 и т.д.}, элементы ИЛИ 8-11, элементы И 12-16, выход 17 модуля.

Структура модуля описывается буле"2О вой функцией семи переменных

v((xvx ) х Vx Vx Vx1 х

4 5 . 6 1 2 Ь 7 25

В табл. 1 приведены данные, пояс.Няющие рабрту модуля нри различйых режимах настройки для реализации всех семи типов бесповторных ДНФ.из пяти букв. ЗО

Таким образом, предлагаемый модуль обладает теми же функциональными ВОзможнОстями, чтО и DpoToTHII т.е. путем соответствующей настройки обеспечивает реализацию всех типов 35 бесповторных ДН@ из пяти и менее букв.

В табл.2 приведена реализация бесцрвторных ДНФ из четырех букв.

При этом, (как и прототип) при .наличии у источника информации, кроме прямых, инверснъи сигналов, и . возможности отождествления входов устройства, оно позволяет реализовать и произвольные ДНФ из пяти и менее букв.

Формула изобретения

Многофункциональны"ч логический модуль, содержащий элементы И и ИЛИ, причем первый, второй и третий входы модуля соединены с первыми, вторыми и третьими входами первого элемента ИЛИ и первого элемента И, четвертый вход которого соединен с выходом второго элемента ИЛИ, первый вход которого соединен с выходом второго элемента И, первый и второй входы которого соединены с четвертым и пятым входами модуля соответственно, шестой вход которого соединен с вторым входом второго элемента ИЛИ и первым входом третьего элемента И, второй вход которого соединен с выходом второго элемента И, выход первого элемента И соединен с первым входом третьего элемента ИЛИ, второй вход которого соединен с выходом третьего элемента И, первый вход четвертого элемента И соединен с выходом первого элемента ИЛИ, о т— л и ч а ю шийся тем, что, с целью упрощения модуля, четвертый вход первого элемента ИЛИ соединен с выходом пятого элемента И, первый вход которого соединен с выходом четвертого элемента ИЛИ, первый и второй входы которого являются четвертым и пятым входами модуля, шестой вход которого соецинен с вторым входом пятого элемента И, седьмой вход модуля соединен с вторым ВходОМ четвертого элемента И, выход которого соединен.с третьим входом третьего элемента ИЛИ, Выход которого является выходом модуля.! 260940

Э с

3+1+1 х =

1 х = 1

Настройка

3+1

2+2

6 х з

2+!+1

1+1+1+1

О х 1 х 1

1 6 х О х 1

4 х 1 х = 1

6 F х 1, х О х 0 х О, х — О, х

2+2+1

2+1+1+1

1+1+1+1+1

Тип бесповторной

ДНФ

П о олжение таб 1 х х х Ч х Ч х

xxUxx Чх

2 3 4 хчхЧх х х хч Х Ч x Ч х ч х т з

Таблица 2

Бесповторная ДНФ хххх.. х х х Ч х

1 2 4 7 х х Ч х х

xVxVxx

4 6 ху х VxVx

260940
