Автоматический поводковый патрон

Автоматический поводковый патрон

Иллюстрации

Показать все

Реферат



АВТОМАТИЧЕСКИЙ ПОВОДКОВЫЙ ПАТРОН, в корпусе которого расположен плавающий центр и подпружиненные эксцентриковые кулачки, отличающийся тем, что, с целью повышения точности базирования обрабатываемой детали, в нем на каждом кулачке выполнена коническая поверхность, эксцентрично расположенная относительно оси поворота кулачка и предназначенная для взаимодействия с выполненной на плавающем центре конической поверхностью.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (51) 4. 23 33 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ. И ОТНРЫТИЙ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3834782/25-08 (22) 04.01,85 (46) 07.10.86. Бюл. № 37 (72) Ф. Г. Щелоков (53) 621.941-229.3(088.8) (56) Кучер А. Я. и др. Токарные станки и приспособления. Библиотека токаря. — Л.: Машиностроение, ¹ 2, с. 300, р. 23. (54)(57) АВТОМАТИЧЕСКИЙ ПОВОДКОВЬ1Й

ПАТРОН, в корпусе которого расположен

1 плавающий центр и подпружиненные эксцентриковые кулачки, о т л и ч аю шийся тем, что, с целью повышения точности баэирования обрабатываемой детали, в нем на каждом кулачке выполнена коническая поверхность, эксцентрично расположенная относительно оси поворота кулачка и предназначенная для взаимодействия с выполненной на илавающем центре конической поверхностью.

1261750

4 г

pdz 2

Составитель T. Кравченко

Техред Л.Сердюкова Корректор В.. Синицкая

Редактор Е. Папп

Заказ 5290/9

Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к металлообработке, в частности к приспособлениям для базирования и передачи крутящего момента детали при обработке в центрах, и может найти применение на 5 станках токарной и шлифовальной групп.

Цель изобретения — повышение точности базирования обрабатываемой детали.

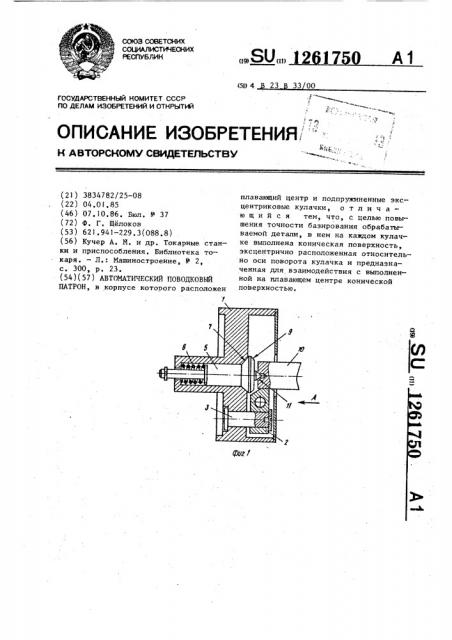

На фиг. 1 показан патрон, осевой разрез; на фйг. 2 — вид А на фиг. 1; на фиг. 3 — кулачок патрона.

Патрон содержит корпус 1, эксцентриковые самозажимные кулачки 2, установленные на цапфах 3 и подпружиненные пружинами 4, плавающий центр

5, подпружиненный пружиной 6. Плавающий центр 5 и корпус 1 патрона выполнены с коническими поверхностями замыкания 7. На кулачках 2 .имеется коническая поверхность 8, выполненная в виде фаски, эксцентричной относительно оси поворота кулачка, и предназначенная для взаимодействия с конической поверхностью 9 плавающего

25 центра 5.

Патрон работает следующим образом.

В исходном положении плавающий центр 5 находится в осевом крайнем правом положении, а кулачки 2 разжаты. Обрабатываемая деталь 10 устанавливается центровым отверстием на коническую поверхность 11 плавающего центра 5 и поджимается центром задней бабки (не показан). При этом плаваю- 35 щий центр 5, сжимая пружину 6, движется влево и в конце своего хода

AAt замыкается своей конической поверхностью 7 в коническую поверхность корпуса 1, т.е. плавающий центр 5 занимает свое строго определенное положение в корпусе патрона.

Во время своего движения плавающий центр 5, взаимодействуя с коническими поверхностями 8 кулачков 2, позволяет им разворачиваться вокруг своей оси под действием пружин 4 до . соприкосновения с зажимаемой поверхностью обрабатываемой детали 10, осуществляя тем самым предварительный зажим. При этом все кулачки. 2 равномерно прижаты .к обрабатываемой детали и могут одновременно передавать крутящий момент. Окончательный зажим происходит за счет сил резания..

По окончании обработки центр задней бабки освобождает деталь 10 и плавающий центр 5 за счет усилий пружины 6 выталкивает ее из патрона.

Вместе с этим плавающий центр 5 своей конической поверхностью 9 взаимодействует с конической поверхностью.

8 кулачков 2 и, разворачивая, раскрывает. их.

Это происходит потому, что взаимодействие двух конических поверхностей (в данном случае центра и кулачка) происходит по линии, лежащей в плоскости, образованной осями конусов, а так как ось конической поверхности кулачка смещена от оси его вращения, то возникает момент, стремящийся повернуть кулачок в сторону раскрытия.
