Способ упаковывания деталей в полимерную пленку

Способ упаковывания деталей в полимерную пленку

Иллюстрации

Показать все

Реферат



СПОСОБ УПАКОВЫВАНИЯ ДЕТАЛЕЙ В ПОЛИМЕРНУЮ ПЛЕНКУ, включающий изготовление подложки, размещение на ней детали, накрывание покровной пленкой , отсос воздуха между пленками и их сварку, отличающийся тем, что, с целью повышения надежности при упаковывании хрупких предметов, подложку изготавливают из двух слоев, расположенных один над другим, причем нижний слой представляет собой плоскую полимерную пленку, а верхний-сетку из полимерного материала.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1261841 А1

A@4 В 65 В9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 5

: с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ (21) 3772002/28-13 (22) 20.07.84 (46) 07.10.86. Бюл. ¹ 37 (71) Украинский государственный проектнотехнологический и экспериментальный институт «Укроргстанкинпром» (72) Ф. М. Богуславская и В. И. Олещенко (53) 621.798.4(088.8) (56) Патент США № 3481101, кл. 53 — 22, опублик. 1983.

Авторское свидетельство СССР № 360281, кл. В 65 В 9/02, 1971. (54) (57) СПОСОБ УПАКОВЫВАНИЯ ДЕТАЛЕЙ В ПОЛИМЕРНУЮ ПЛЕНКУ, включающий изготовление подложки, размещение на ней детали, накрывание покровной пленкой, отсос воздуха между пленками и их сварку, отличающийся тем, что, с целью повышения надежности при упаковывании хрупких предметов, подложку изготавливают из двух слоев, расположенных один над другим, причем нижний слой представляет собой плоскую полимерную пленку, а верхний — сетку из полимерного материала.

261841

/Р 5 4g 7

0mcoc /озИуха

Щ2. E

Составитель Е. Камаганова

Редактор И. Шулла Техред И. Верес Корректор Е. Рошко

Заказ 5269/14 Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

1

Изобретение относится к технике упаковывания и может быть использовано для упаковывания деталей, в частности режущего инструмента, оснащенного твердым сплавом.

Цель изобретения — повышение надежности при упаковывании хрупких предметов.

Подложку изготавливают из двух слоев пленки, расположенных один над другим, причем нижний слой представляет собой плоскую полимерную пленку, а верхний— сетку из полимерного материала. Полученная предлагаемым способом слоистая подложка имеет пространственную структуру, повышенную механическую прочность в сравнении с однослойной подложкой по известному способу, обладает способностью амортизировать и защищать упакованные предметы от механических воздействий.

Это позволяет надежно упаковывать хрупкие предметы.

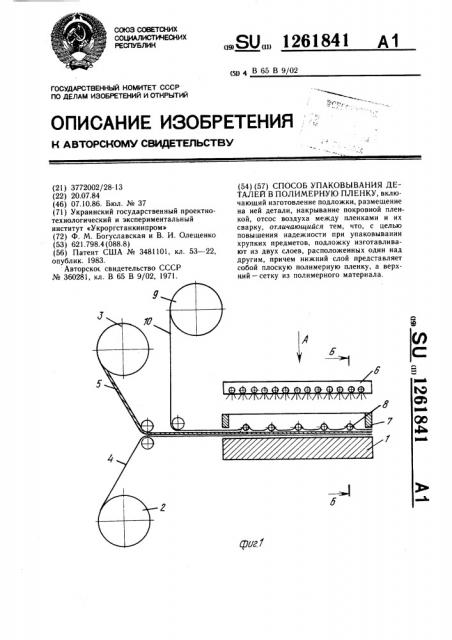

На фиг. 1 изображено устройство для упаковывания, разрез; на фиг. 2 — вид А на фиг. 1 (при отведенном обогревателе); на фиг. 3 — разрез Б — Б на фиг. 1.

Способ упаковывания осуществляют следующим образом.

На рабочий стол вакуум-упаковочной машины, который имеет плоскую поверхность, подают последовательно с рулона 2 и рулона 3 полимерную пленку 4 и сетку

5 из полимерного материала. Подводят обогреватель 6, закрывают прижимную рамку 7 и при достижении высокоэластичного состояния пленок при остаточном разряжении 20 мм рт. ст. производят вакуум5 формование. При этом происходит приварка сетки 5 из полимерного материала к полимерной пленке 4. Отводят обогреватель 6 и на полученную слоистую двойную подложку укладывают предметы 8, подлежащие упаковке. Подводят с рулона 9 полимерную покров1р ную пленку IO, которая накрывает упаковываемые предметы. Слева подводят обогреватель 6 и производят второе вакуум-формование при остаточном разряжении 20 мм рт. ст. Отсос воздух а осуществляется по каналам сетки 5 из полимерного материала и отверстия 11 в рабочем столе 1. При этом покровная полимерна пленка 10 обтягивает упаковываемые изделия и приваривается к подложке.

Предлагаемый способ упаковывания не требует для своего осуществления применения специальных ложементов со сложной гофрированной поверхностью. Слоистая двойная конструкция подложки позволяет использовать предлагаемый способ для упа25 ковывания хрупких изделий, она надежно защищает от механических повреждений.

Кроме того, не происходит утонения пленки, что также способствует использованию способа для упаковывания хрупких деталей.
