Тара для пакета изделий с центральным отверстием

Тара для пакета изделий с центральным отверстием

Иллюстрации

Показать все

Реферат



ТАРА ДЛЯ ПАКЕТА ИЗДЕЛИЙ С ЦЕНТРАЛЬНЫМ ОТВЕРСТИЕМ, содержащая центральную штангу с серьгой и тягами , связанными со стойками, отличающаяся тем, что, с целью повышения надежности фиксации изделий в пакете, центральная штанга выполнена с р;азнонаправленной резьбой и дополнительно снабжена двумя гайками, имеющими одна левую, а другая - правую резьбу, а также фиксаторами , выполненными в виде подпружиненных двуплечих рычагов, установленных на обоих концах каждой стойки, при этом каждый фиксатор шарнирно соединен одним из плеч с ближайщей гайкой посредством одной из тяг. (Л f 00 4 оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51) 4 В 65 Р 19/22, 85/02 "

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3889068/30-13 (22) 24.04.85 (46) 07.10.86. Бюл. № 37 (71) Всесоюзный научно-исследовательский и проектный институт по организации, экономике и технологии материально-технического снабжения сельского хозяйства (72) А. В. Лаврухин, Н. С. Шатилов и И. Е. Сорочкин (53) 621.869.82 (088.8) (56) Авторское свидетельство СССР

¹ 1009919, кл. В 65 D 85/02, 1981.

Авторское свидетельство СССР № 1154156, кл. В 65 D 19/22,,1983.

„„SU„„1261848 А1 (54) (57) ТАРА ДЛЯ ПАКЕТА ИЗДЕЛИЯ

С IJEHTPAJIbHbIN ОТВЕРСТИЕМ, содержащая центральную штангу с серьгой и тягами, связанными со стойками, отличающаяся тем, что, с целью повышения надежности фиксации изделий в пакете, центральная штанга выполнена с разнонаправленной резьбой и дополнительно снабжена двумя гайками, имеющими одна левую, а другая — правую резьбу, а также фиксаторами, выполненными в виде подпружиненных двуплечих рычагов, установленных на обоих концах каждой стойки, при этом каждый фиксатор шарнирно соединен одним из плеч с ближайшей гайкой посредством одной из тяг.

1261848

Изобретение относится к таре и предназначено для хранения и транспортирования изделий чашеобразной формы с центральным отверстием, например дисков колес.

Целью изобретения является повышение надежности фиксации изделий в пакете.

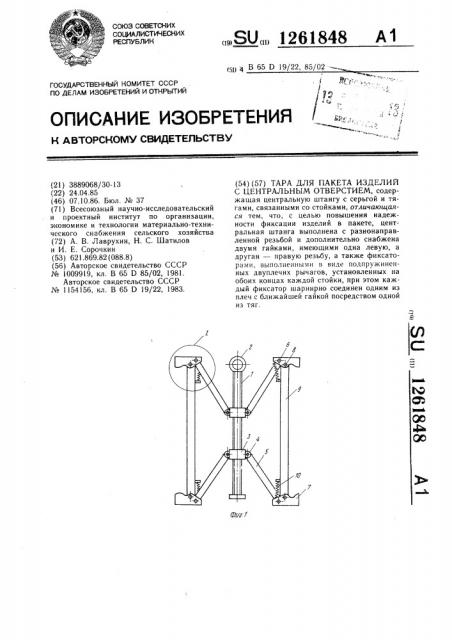

На фиг.l изображена тара для пакета изделий с центральным отверстием, общий вид; на фиг 2 — узел 1 на фиг 1; на фиг.3 — вид А на фиг.2; на фиг.4 — тара в загруженном положении. 1О

Тара для пакета изделий с центральным отверстием содержит центральную штангу 1, выполненную заодно с серьгой 2 и имеющую форму стержня с разнонаправленной резьбой на противоположных концах. Штанга 1 снабжена двумя гайками 3, одна из которых имеет левую, а другая — правую резьбу. К каждой гайке 3 посредством шарнира 4 крепятся тяги 5. Каждая тяга 5 своим вторым концом через шарнир 6 связана с фиксатором 7. Фиксатор 7 выполнен в виде двуплечего рычага, соединенного одним из плеч через шарнир 6 посредством тяги 5 с ближайшей гайкой 3, а через шарнир 8 — со стойкой 9. Количество стоек 9 может быть две и более с соответственным увеличением количества тяг 5 и фиксаторов 7. Для 25 того, чтобы фиксаторы 7 срабатывали только после фиксации пакета в горизонтальной плоскости, в их конструкции имеется пружина 10.

Тару для пакета изделий с центральным отверстием используют следующим образом.

Изделия ll укладывают днищем вверх в пакет 12 с центральным отверстием 13.

Вращением серьги 2 устанавливают ширину тары такой, чтобы она свободно проходила в центральное отверстие 13 пакета 12. Тару навешивают на крюк 14 грузоподъемного механизма -и опускают в отверстие 13 пакета 12. После этого вращением серьги 2 перемещают гайкЫ 3, которые через тяги 5 прижимают стойки 9 к внутренним стенкам пакета 12, фиксируя пакет в горизонтальной плоскости. Как только стойки 9 прижмутся к внутренним стенкам пакета 12, тяги 5 при дальнейшем вращении штанги 1 за серьгу 2 преодолеют усилия пружин 10, повернутся фиксатором 7 вокруг шарниров 8 и зафиксируют ими пакет 12 в вертикальной плоскости. Зафиксированный таким образом пакет 12 изделий 11 транспортируют.

Разгрузку тары производят в обратной последовательности.

1261848

Составитель А. Бугаев

Редактор И. Шулла Техред И. Верес Корректор E. Рошко

Заказ 5269)! 4 Траж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП Патент>, г. Ужгород, ул. Проектная, 4
