Устройство для протягивания труб в трубопроводы

Устройство для протягивания труб в трубопроводы

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ ТРУБ В ТРУБОПРОВОДЫ, содержащее натяжную головку с элементами крепления на ней протягиваемой трубы, отличающееся тем, что элементы крепления выполнены Б виде расположенных в натяжной головке и регулируемых независимо один от другого парных поводков-захватов, а натяжная головкя снабжена тягой, на противоположный конец которой насажена дередвижная втулка с закрепленными на ней центрирующими конусом и кольцом и вильчатая головка, размещенная перед центрирующим конусом и состоящая из резьбовой части и прочно соединенных с ней накладок с отверстиями. 2.Устройство по п. 1, отличающееся тем, что по крайней мере два расположенных радиально один против другого и на одной оси поводка-захвата установлены в резьбовых втулках с односторонней линзообразной торцовой поверхностью. 3.Устройство по пп. 1 и 2, отличающееся тем, что пары подводков-захватов с резьбовой втулкой и поводков-захватов без резьбовой втулки размещены поочередно и равномерно по периметру натяжной головки, при этом количество пар поводков-захватов (Л может быть четным или нечетным. tc 05 Ю 00 ГчЭ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1262182

Д11 4 F 16 1 57 00 Р 16 1 55/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -"

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (89) 153984, DD (21) 7771734/08 (22) 08.04.81 (31) W P F 16 1 /221589 (32) 05.06.80 (33) DD (46) 07.!0.86. Бюл. № 37 (71) Академия строительства ГДР (DD) (72) Франк Рюдигер, Дитер Деринг и Ханс-Дитер Теубер (DD) (53) 621.643 (088.8) (54) (57) 1. УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ ТРУБ В ТРУБОПРОВОДЫ, содержащее натяжную головку с элементами крепления на ней протягиваемой трубы, отличающееся тем, что элементы крепления выполнены в виде расположенных в натяжной головке и регулируемых независимо один от другого парных поводков-захватов, а натяжная головка снабжена тягой, на противоположный конец которой насажена передвижная втулка с закрепленными на ней центрирующими конусом и кольцом и вильчатая головка, размещенная перед центрирующим конусом и состоящая из резьбовой части и прочно соединенных с ней накладок с отверстиями.

2. Устройство по п. I, отличающееся тем, что по крайней мере два расположенных радиально один против другого и на одной оси поводка-захвата установлены в резьбовых втулках с односторонней линзообразной торцовой поверхностью.

3. Устройство по пп. 1 и 2, отличающееся тем, что пары подводков-захватов с резьбовой втулкой и поводков-захватов без резьбовой втулки размещены поочередно и равномерно по периметру натяжной головки, при этом количество пар поводков-захватов может быть четным или нечетным.

1262182

ВНИИПИ Заказ 5401/31 Тираж 880 Поднисное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение предназначено для протягивания труб в трубопроводы для их санации, а также для выполнения других работ при прокладке труб, осуществляемых в подземном строительстве, например в проходных и непроходных каналах.

Известен захват футеровочной трубы, содержащий устанавливаемое на втягиваемом конце трубы сложное приспособление с пневматическим двигателем и генератором колебаний, имеющее четыре ребра, в каждом из которых выполнено по три отверстия с резьбой для крепления футеровочной трубы болтами (DE-AS1955488, кл. 47 1 55/18, опублик. 1975) .

Недостатками захвата являются вид крепления и сложность его исполнения.

Известен захват футеровочной трубы тяговой головкой, разделенный диск которой захватывает своим профилем буртик на втягиваемом конце трубы и обе смонтированные половины диска затягивают трубу при помощи канатной тяги (DE-OS2218216, кл. 47 1 55/16, опублик. 1975).

Недостатком захвата является сложность выполнения буртика.

Целью изобретения является создание тягового устройства с незначительными затратами материала и времени на подготовку и монтаж.

В соответствии с изобретением задача решается за счет того, что на одном конце тяги аксиально расположена и прочно соединена с ней тяговая головка с радиально расположенными на ней резьбовыми отверстиями, в которых устанавливаются поводкизахваты, положение которых регулируется.

На другом конце тяги нарезана резьба, на которую навинчивается вильчатая головка с прилегающей к ней подвижной втулкой, на которую насажен центрирующий конус, соответствующий диаметру футеровочной трубы. Через отверстие во втулке с резьбой и проем в тяге вставляется радиально палец с головкой, снабженный предохранителем от выпадания.

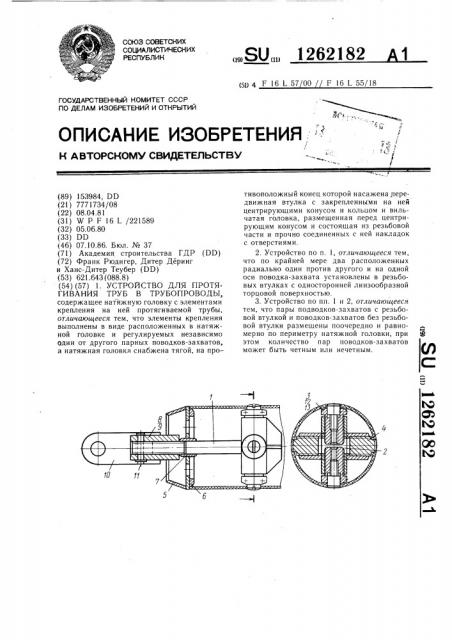

На чертеже показано устройство, частичный разрез.

Устройство состоит из тяги 1 с нарезанной с одной стороны резьбой и продольным отверстием для пальца с головкой 11 для предохранения тяговой головки 8 от прокручивания, а с другой стороны — с обработанными, например, четырьмя базовыми поверхностями для тугой радиальной посадки натяжной головки 2, в резьбовых отверстиях которой находятся один против другого два регулируемых поводка-захвата 3 и два регулируемых поводка-захвата 4 с втулками с резьбой 12 и поводковыми пальцами 13.

На гладкой цилиндрической поверхности тяги 1 находится центрирующий конус 5

Зо

50 с центрирующим кольцом 6, прочно соединенные с передвижной втулкой 7. На резьбовой конец тяги 1 навинчивается вилкообразная тяговая головка 8, состоящая из двух снабженных отверстиями накладок 10 и прочно соединяемой резьбовой части 9.

Радиальное отверстие в резьбовой части 9 служит для установки пальца с головкой 11, который проходит также и через продольное отверстие в тяге 1 и снабжен известными предохранительными элементами от случайного выпадания.

Натяжная головка вставляется в футеровочную трубу так, чтобы поводки-захваты находились как раз против отверстий в ней, которые расположены крестообразно. Затем поводки-захваты вращением наружу настолько вводятся в отверстия трубы, чтобы они находились вровень с наружной поверхностью трубы. Втулки с резьбой на поводкахзахватах настолько вывинчиваются наружу, чтобы они без зазора прилегали к внутренней стенке футеровочной трубы. При необходимости поводковые пальцы еще раз юстируются в поводках-захватах.

Прочно соединенный с передвижной втулкой центрирующий конус передвигается вплотную к торцовой стороне футеровочной трубы. Затем он при помощи тяговой головки на резьбовой части тяги плотно прижимается.

Вставкой пальца с головкой тяговая головка предохраняется от прокручивания. После выполненного соединения тяговой головки с тяговым органом футеровочная труба протаскивается в наружную трубу.

Таким образом, могут протягиваться и прокладываться, например, в подземных каналах, не только трубы из твердого полиэтилена, но и из других материалов, где вместо сварных соединений выполняется легко разъемное механическое соединение с тяговой головкой.

Преимущества предлагаемого устройства заключаются прежде всего в простоте обслуживания и подготовительных работ и в том, что оно не имеет отдельных деталей, входящих в его комплект.

Кроме того, осуществляется непосредственный захват футеровочной трубы тяговой головкой, что обеспечивает оптимальный наружный диаметр футеровочной трубы по отношению к внутреннему диаметру наружной трубы, благодаря чему пропускная способность трубопровода уменьшается лишь незначительно, а прочность наружной трубы возрастает с проведением дальнейших известных мер и что захват и протягивание труб осуществляется при помощи легко разъемного механического соединения, для чего в футеровочной трубе необходимо предусмотреть, например, четыре радиальных, расположенных крестообразно отверстия, и не требуется выполнения сварочных работ.
