Реферат



ТОПОЧНОЕ УСТРОЙСТВО, содержащее камеру сгорания, выполненную в виде многогранной нризмы, на передней и задней стенках которой встречно и наклонно вниз установлены горелки, и соединенную с этой камерой посредством щелевого пережима прямоугольную камеру дожигания , отличающееся тем, что, с целью повышения экономичности, пережим выполнен с щириной, равной 0,08-0,22 щирины камеры сгорания, а горелки объединены в группы, расположенные одна от другой на расстоянии, превышающем шаг между горелками в группах, причем в пережиме на участках между группами горелок выполнены симметричные окна, соединяющие камеры сгорания и дожигания. to О5 ГчЭ СО 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК (19) (11) 1262193 A i (51)4 Е23 С 524 г °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ":/

Н АBTOPGHOMV СВИДЕТЕЛЬСТВУ,. г

1 б

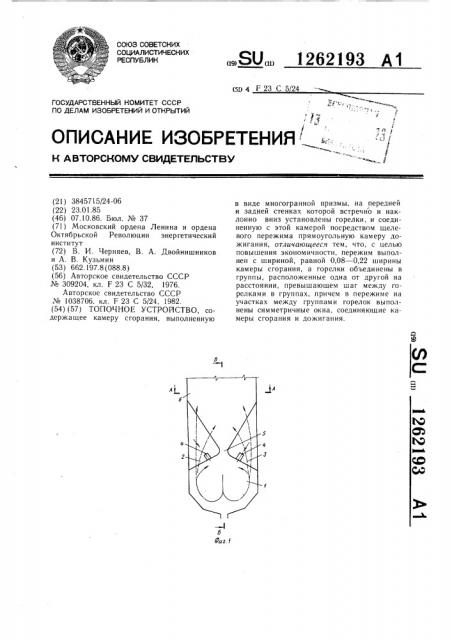

Фиг 3 (21) 3845715/24-06 (22) 23.01.85 (46) 07.10.86. Бюл. № 37 (71) Московский ордена Ленина и ордена

Октябрьской Революции энергетический институт (72) В. И. Черняев, В. А. Двойнишников и А. В. Кузьмин (53) 662.197.8 (088.8) (56) Авторское свидетельство СССР № 309204, кл. F 23 С 5/32, !976.

Авторское свидетельство СССР № 1038706. кл. F 23 С 5/24, 1982. (54) (57) ТОПОЧНОЕ УСТРОЙСТВО, содержа шее камеру сгорания, выполненную в виде многогранной призмы, на передней и задней стенках которой встречно и наклонно вниз установлены горелки, и соединенную с этой камерой посредством шелевого пережима прямоугольную камеру дожигания, отличающееся тем, что, с целью повышения экономичности, пережим выполнен с шириной, равной 0,08 — 0,22 ширины камеры сгорания, а горелки объединены в группы, расположенные одна от другой на расстоянии, превышающем шаг между горелками в группах, причем в пережиме на участках между группами горелок выполнены симметричные окна, соединяющие камеры сгорания и дожигания.

1262193

Фиг .т

Составитель В. Кругляиский

Редактор А. Ворович Техред И. Верес Корректор Л. Патай

Заказ 5403/32 Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к сжиганию топлива и может быть использовано на тепловыхх электроста н ци ях.

Целью изобретения является повышение эконом ич ности.

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; иа фиг. 3 — разрез Б — Б на фиг. 1..Устройство содержит камеру 1 сгорания, выполненную в виде многогранной призмы, на передней и задней стенках 2 и 3 которой встречно и наклонно вниз установлены горелки 4, камера 1 соединена посредством щелевого пережима 5 с прямоугольной камерой 6 дожигания. Горелки 4 объединены в группы, расположенные одна от другой на расстоянии Н, превышающем шаг между горелками 4 в группах. Пережим 5 выполнен с шириной S, равной 0,08 — 0,22 ширины 1 камеры 1 сгорания, причем в нем на участках между группами горелок 4 выполнены симметричные окна 7, соединяющие камеру 1 сгорания с камерой 6 дожигания.

Топочное устройство работает следую5 щим образом.

Топливовоздушную смесь подают в камеру 1 сгорания через горелки 4. Истекающие из горелок 4 струи, воспламенившись, образуют в пределах каждой группы горелок 4 два сдвоенных вихревых факела, в которых сгорает, циркулируя, большая часть топлива. Продукты сгорания выводятся через окна 7 и пережим 5 в камеру 6 дожигания, где топливо догорает. Часть топочных газов из камеры 6 засасывается через пере1S жим обратно в камеру 1 сгорания, способствуя более устойчивому воспламенению топливовоздушных струй, истекающих из горелок 4. Данное движение потоков позволяет повысить кратность циркуляции топливных частиц в камере 1 и, следовательно, повысить экономичность сгорания.
