Ротационная форсунка для сжигания обводненного топлива

Иллюстрации

Показать все

Реферат



Изобретение относится к форсункам для сжигания низкокалорийного обводненного твердого и вязкого жирного топлива (Т), может быть использовано в топливосжигаюнлих агрегатах и является усовершенствованием изобретения по авт. св. № 1125440. Изобретение позволяет обеспечить возможность сжигания сильнообводненного Т. Т через П1нековый питатель 15 подается во внутреннюю полость перфорированного барабана (ПБ) 13. Под действием центробежных сил оно перемеи1ается над внешней поверхностью воронок 16 и внутренней поверхностью ПБ 13, где освобождается от жидкости. Обезвоженное Т перемещается в сторону большего основания ПБ 13, срезается неподвижными ножами 17 и, попадая в лоток 18, транспортируется шнековым завихрителем 5 в зазор 7 распылителя 4, нри «о истечении из которого поступает в зону (Л горения. 1 ил. N3 О5 N5 СО 1Ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„,1262197 (51) 4 F 23 D 11/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1125440 (21) 3901343/24-06 (22) 24.05.85 (46) 07.10.86. Бюл. ¹ 37 (71) Среднеазиатский филиал Всесоюзного научно-исследовательского института использования газа в народном хозяйстве и подземного хранения нефти и нефтепродуктов и сжиженных газов (72) M. С. Яминов, 3. С. Тилибджанов, В. Я. Гщенко и Т. Т. Полатов (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР № 1125440, кл. F 23 D 11/06, 1983. (54) РОТАЦИОННАЯ ФОРСУНКА ДЛЯ

СЖИГАНИЯ ОБВОДНЕННОГО ТОПЛИВА (57) Изобретение относится к форсункам для сжигания низкокалорийного обводненного твердого и вязкого жирного топлива (Т), может быть использовано в топливосжигающих агрегатах и является усовершенствованием изобретения по авт. св. № 1125440.

Изобретение позволяет обеспечить возможность сжигания сильнообводненного Т. Т через шнековый питатель !5 подается во внутреннюю полость перфорированного барабана (ПБ) 13. Под действием центробежных сил oHQ перемещается над внешней поверхностью воронок 16 и внутренней поверхностью ПБ 13, где освобождается от жидкости.

Обезвоженное Т перемещается в сторону болыцего основания ПБ 13, срезается неподвижными ножами 17 и, попадая в лоток 18, транспортируется шнековым завихрителем 5 в зазор 7 распылителя 4, при истечении из которого поступает в зону горения. 1 ил.

1262197

Формула изобретения

ВНИИПИ Заказ 5403/32

Филиал ППП «Патент», r.

Изобретение относится к форсу нкам для сжигания низкокалорийных обводненных твердых и вязких жидких топлив, может быть использовано в топливосжигающих агрегатах и является усовершенствованием устройства по авт. св. Мо 1125440.

Цель изобретения — обеспечение возможности сжигания сильнообводненных низкокалорийных твердых топлив.

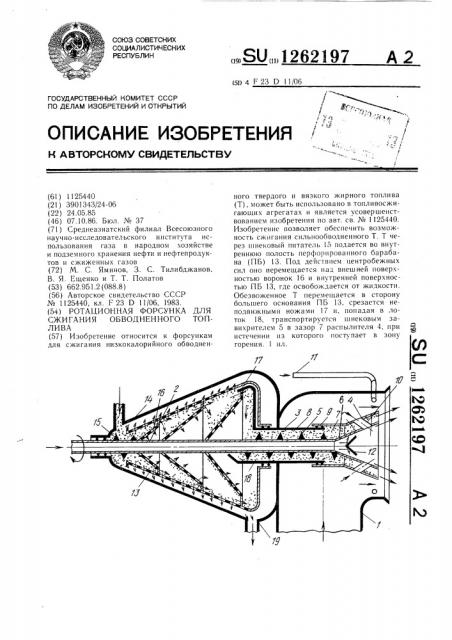

На чертеже изображена форсунка, продольный разрез.

Ротационная форсунка для сжигания обводненного топлива содержит установленную в корпусе 1 центральную трубу 2 и коаксиальную обечайку 3 с двухстеночным конусным распылителем 4 на конце, подкл1оченным к приводу вращательного движения и шнековый завихритель 5. Центральная труба 2 подключена к источнику жидкого топлива и жестко скреплена с внутренней стенкой 6 распылителя 4, ориентированного большим основанием в сторону топочного пространства, а межстсночный зазор 7 распылителя 4 подключен к системе подачи обводненного твердого топлива через зазор 8 между центральной трубой 2 и обечайкой 3, в котором установлен завихритель 5, укрепленный на центральной трубе 2, причем наружная стенка 9 распылителя 4 установлена с возможностью вращения относительно обечайки 3 и соединена с его внутренней стенкой 6 посредством патрубков 10, образующих каналы для первичного воздуха. Для подачи горючего газа в зону горения предусмотрен газовый коллектор 11.

На выходе из центральной трубы 2 установлен рассекатель 12. Форсунка дополнительно содер>кит закрепленный на центральной трубе 2 перфорированный конусный барабан 13, снабженный кожухом 14 и размещенным на входе шнековым питателем 15, и подключенный большим основанием к обечайке 3, причем внутри барабана 13 дополнительно установлена закрепленная на центральной трубе 2 система перфорированных воронок 16, ориентированных аналогично барабану 13, а обечайка 3 снабжена ножами 7, контактирующими с внутренней поверхностью барабана !3 со стороны его большего основания, и лотком 18, размещенным под ножами 17. Для удаления жидкости со стороны большего основания барабана 13 предусмотрен патрубок 19.

Форсунка работает следующим образом.

Вязкое жидкое топливо подается в центральную трубу 2. отклоняется рассекателем 12 к внутренней стенке 6 распылителя 4 и за счет центробежных сил перемещается к ее торцовой кромке, от которой отделяется в виде тонкой пелены, смешиваясь при

35 этом с первичным воздухом, подаваемым по патрубкам 10. Сильнообводненное твердое топливо подается через шнековый питатель 15 во внутренн1ою полость перфорированного барабана 13, под действием центробежных сил оно перемещается над внешней поверхностью воронок 16 и внутренней поверхностью барабана 13, где освобождается от жидкости, удаляемой из кожуха 14 по патрубку 19, а обезвоженное топливо перемещается в сторону большего основания барабана 13, срезается неподвижными ножами 17 и попадает в лоток 18, закрепленный на обечайке 3, подхватывается шнековым завихрителем 5, подается в межстеночный зазор 7 распылителя 4 в котором за счет центробежных сил перемещается к торцовой кромке распылителя 4 и отделяется от нее, распыляясь посредством вторичного воздуха, поступающего в корпус 1. По коллектору 11 подается газ, который в зоне горения топки смешивается с воздухом, обезвоженныы твердым топливом и образует обгций факел.

Выполнение барабана 13 и воронок 16 конусными и перфорированными позволяет осуществить не только качественное отделение многократной сепарацией влаги сильнообводненного топлива, но и продвижение обезвоженного топлива к ножам 17, и дает возможность полностью использовать сильнообводненное низкокалорийное топливо, в -асгности лигнин, лигнит, уголь, нефть и промышленные стоки, содержащие твердые горючие компоненты. Кроме того, при использовании форсунки отпадает необходимость предварительной сушки твердых топлив перед сжиганием

Ротационная форсунка для сжигания обводненного топлива по авт. св.Хе 1125440, отличающаяся тем, что, с целью обеспечения возможности сжигания сильнообводненного твердого топлива, она дополнительно содержит закрепленный на центральной трубе перфорированный конусный барабан, снабженный кожухом и размещенным на входе шнековым питателем и подключенный большим основанием к обечайке, причем внутри барабана установлена закрепленная на центральной трубе система перфорированных воронок, ориентированных аналогично барабану, а обечайка снабжена ножами, контактирующими с внутренней поверхностью барабана со стороны его большего основания, и лотком, размещенным под ножами.
