Реферат



УСТРОЙСТВО ДЛЯ ПРИВОДА РЕГУЛИРУЮЩЕГО ОРГАНА ПОДАЧИ ВОЗДУХА НА ГОРЕНИЕ, содержащее соединенный с валом регулирующего органа топлива поворотный рычаг, и жесткую тягу , одним концом соединенную с указанным поворотным рычагом, отличающееся тем, что, с целью повышения точности регулирования , оно снабжено перфорированным поворотным рычагом и перфорированной штангой , расположенной по направлению биссектрисы полного угла поворота поворотного рычага регулирующего органа воздуха, снабженного кулисой, с ползуном которой шарнирно связаны жесткая тяга и один конец дополнительного рычага, соединенного другим концом с перфорированной штангой. (Л CZ to О) to to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„12622О7

15д 4 F 23 N 5/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3812600/24-06 (22) 10.11.84 (46) 07.10.86. Бюл. № 37 (72) В. И. Янкелевич (53) 621.182.26 (088.8) (56) Крокгауз В. С., Ланюк Ю. Е. Рекомендации по выполнению сочленений регулирующих органов с исполнительными механизмами БТИ ОРГРЭС, 1967, с. 1 — 27. (54) (57) УСТРОЙСТВО ДЛЯ ПРИВОДА

РЕГУЛИРУЮЩЕГО ОРГАНА ПОДАЧИ

ВОЗДУХА НА ГОРЕНИЕ, содержащее соединенный с валом регулирующего органа топлива поворотный рычаг, и жесткую тягу, одним концом соединенную с указанным поворотным рычагом, отличающееся тем, что, с целью повышения точности регулирования, оно снабжено перфорированным поворотным рычагом и перфорированной штангой, расположенной по направлению биссектрисы полного угла поворота поворотного рычага регулирующего органа воздуха, снабженного кулисой, с ползуном которой шарнирно связаны жесткая тяга и один конец дополнительного рычага, соединенного другим концом с перфорированной штангой.

1.262207

Составитель М. Лазутов

Редактор А. Воровнч Техред И. Верес Корректор О. Луговая

Заказ 5403/32 Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к котельно-топочной технике, более конкретно к регулированию соотношения газ — воздух в горелочных устройствах котлов и печей.

Целью изобретения является повышение точности регулирования.

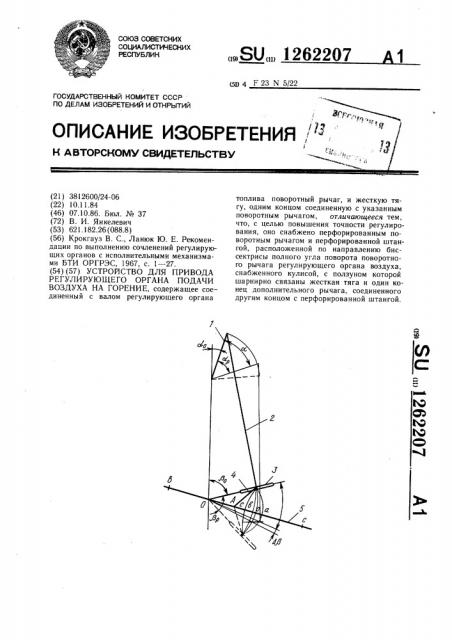

На чертеже показана схема предлагаемого устройства.

Устройство содержит поворотный рычаг

1, закрепленный на валу регулирующего органа топлива, который приводится в действие непосредственно от исполнительного механизма.

Рычаг 1 жесткой, тягой 2 соединен с ползуном кулисы 3, установленной на валу регулирующего органа воздуха. С ползуном кулисы 3 также связан свободный конец перфорированного поворотного рычага 4„ось которого закреплена на перфорированной штанге 5 в точке А. Для возможности настройки механизма рычаги 1 и 4, как и штанга 5, выполнены перфорированными, а тяга 2 имеет на концах гайки и винты для возможности регулирования ее длины.

Сплошными линиями на чертеже показано одно предельное положение механизма, пунктирными линиями — другое предельное положение. Начальный угол отклонения рычага 1 от линии, соединяющей валы двух регулирующих органов, обозначен о1.„ начальный Угол отклонениЯ кУлисы 3— в. Углы между предельными положениями ЗО (рабочий ход) рычага 1 и кулисы 3 обозначены соответственно через с/ви рр, а текущие углы — через сс и р. Перфорированная штанга 5 установлена по направлению биссектрисы угла вр. Это необходимо для того, чтобы при любом положении оси рычага 4 на штанге 5 обеспечить заданные значения предельного угла поворота вала регулирующего органа воздуха.

Устройство работает следующим образом.

При повороте на угол рычага 1 и соответственно вала регулирующего органа топлива тяга 2 поворачивает рычаг 4 и кулису 3. Кулиса 3 поворачивается на угол ь, который в общем случае не равен углу с/..

Если бы рычаг 4 был закреплен не в точке

А, а на валу регулирующего органа воздуха — в точке О, то конец рычага 4 описывал бы окружность и рабочий ход регулирующего органа воздуха отличался бы на угол ьф от действительного угла гз, указанного на чертеже. Окружности в и с представляют собой траектории свободного конца рычага 4 (и ползуна кулисы 3) при фиксации центра вращения рычага 4 в точках

В и С на штанге 5. Для случаев фиксации оси рычага 4 в точках А, В и С углы смещения буду различными по величине и знаку.

При наладке котла или печи экспериментально находят оптимальное соотношение расходов топлива и воздуха обычно при четырех нагрузках — максимальной, минимальной и двух промежуточных. Для каждой из четырех нагрузок устанавливают степень открытия регулирующих органов топлива и воздуха и предварительно подбирают исходные углы ги ь, и направление штанги 5, затем определяют место фиксации рычага 4. После этого уточняют выбор путем точных графических проработок либо непосредственно на механизме, используя перфорацию рычагов 1 и 4 и штанги 5, а также возможность регулирования длины тяги 2.

Таким образом, обеспечивается возможность точной настройки соотношения газ— воздух для четырех характерных нагрузок, что полностью отвечает практическим потребностям.
