Реферат



ВЕНТИЛЯЦИОННАЯ УСТАНОВКА , содержащая расположенные с образованием кольцевой полости наружный и внутренний вертикальные воздуховоды, роторный нагреватель, рабочий орган которого установлен концентрично внутреннему воздуховоду , теплоутилизатор, выполненный в виде наклонных оребренных труб и расположенный в кольцевой полости между воздуховодами , подводящие и отводящие воздуховоды наружного и внутреннего воздуха, подключенные соответственно к наружному Ifo/rodHitu воздух Й7 я /таамыи 7ф; и ( и При/потый и внутреннему воздуховодам, и конденсатосборник , отличающаяся тем, что, с целью расширения функциональных возможностей, в ней роторный нагнетатель выполнен центробежного типа, его рабочий орган - в виде вентиляторного колеса, установленного с возможностью осевого перемещения и снабженного разделительными диском и кольцевой перегородкой, неподвижно закрепленными относительно наружного и внутреннего воздуховодов и размещенными соответственно во всасывающей и нагнетательной полостях вентиляционного колеса с образованием в каждой из них верхней и нижней камер, причем верхняя камера всасывающей полости сообщена с подводящим воздуховодом наружного воздуШ ха, ее нижняя камера - с подводящим возW духоводом внутреннего воздуха, верхняя камера нагнетательной полости сообщена с отводящим воздуховодом наружного воздуха , а нижняя камера - с отводящим воздуховодом приточного воздуха. to О5 IND to I I t И fto/ eHca/ (pui.f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 12622 1 1 (51) 4 F 24 F 5/00

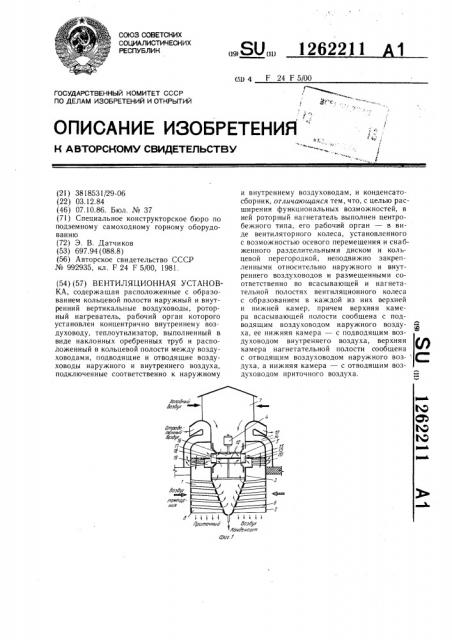

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

em &я/ по ж

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3818531/29-06 (22) 03.12.84 (46) 07.10.86. Бюл. № 37 (71) Специальное конструкторское бюро по подземному самоходному горному оборудованию (72) Э. В. Датчиков (53) 697.94 (088.8) (56) Авторское свидетельство СССР № 992935, кл. F 24 F 5/00, 1981. (54) (57) ВЕНТИЛЯЦИОННАЯ УСТАНОВКА, содержащая расположенные с образованием кольцевой полости наружный и внутренний вертикальные воздуховоды, роторный нагреватель, рабочий орган которого установлен концентрично внутреннему воздуховоду, теплоутилизатор, выполненный в виде наклонных оребренных труб и расположенный в кольцевой полости между воздуховодами, подводящие и отводящие воздуховоды наружного и внутреннего воздуха, подключенные соответственно к наружному и внутреннему воздуховодам, и конденсатосборник, отличающаяся тем, что, с целью расширения функциональных возможностей, в ней роторный нагнетатель выполнен центробежного типа, его рабочий орган — в виде вентиляторного колеса, установленного с возможностью осевого перемещения и снабженного разделительными диском и кольцевой перегородкой, неподвижно закрепленными относительно наружного и внутреннего воздуховодов и размещенными соответственно во всасывающей и нагнетательной полостях вентиляционного колеса с образованием в каждой из них верхней и нижней камер, причем верхняя камера всасывающей полости сообщена с подводящим воздуховодом наружного воздуха, ее нижняя камера — с подводящим воздуховодом внутреннего воздуха, верхняя камера нагнетательной полости сообщена с отводящим воздуховодом наружного воздуха, а нижняя камера — с отводящим воздуховодом приточного воздуха.

1262211

Изобретение относится к технике вентиляционного конденционирования воздуха.

Цель изобретения — расширение функциональных возможностей вентиляционной установки.

На фиг. 1 представлена принп,ипиальная схема вентиляционной установки при среднем положении вентиляционного колеса; на фиг. 2 — — то же, при нижнем положении вентиляционного колеса; на фиг. 3 — то же, при верхнем положении вентиляционного колеса.

Вентиляторная установка содержит расположенные с образованием кольцевой полости 1 наружный и внутренний вертикальные воздуховоды 2 и 3, роторный нагнетатель 4 центробежного типа, рабочий орган которого выполнен в виде вентиляторного колеса 5, установленного с возможностью осевого перемещения, и теплоутилизатор, выполненный в виде наклонных оребренных труб 6 и расположенный в кольцевой полости между воздуховодами 2 и 3.

Подводящие и отводящие воздуховоды 7.

8 и 9, 1О наружного и внутреннего воздуха подключены соответственно к наружному и внутреннему воздуховодам 2 и 3.

Оребренные наклонные трубы 6 име«от возможность сообщения с конденсаторосборником 11. Вентиляционное колесо 5 снабжено разделительным диском 12 и кольцевой перегородкой 13, неподвижно закрепленными относительно наружного и внутреннего воздуховодов 2 и 3 и размещенными соответственно во всасывающей и нагнетательной полостях 14 и 15 вентиляторного колеса 5 с образованием в каждой из них соответственно верхней и нижней камер 16, 17 и 18, 19, причем верхняя камера 16 всасывающей полости 14 сообщена с подводящим воздуховодом 7 наружного воздуха, ее нижняя камера 17 — — с подводящим воздуховодом 8 внутреннего воздуха, верхняя камера 18 нагнетательной полости 15 с отводящим воздуховодом 9 наружного воздуха, а ее нижняя камера 19 — с отводящим воздуховодом 10 приточного воздуха.

В кольцевой разделительной перегородке выполнены отверстия 20, сообщающие верхнюю камеру 18 нагнетательной полости 15 с кольцевой полостью 1 между воздуховода5

45 ми 2 и 3. Осевое перемещение вентиляторного колеса 5 может быть выполнено, например, путем выполнения внутри привода (не показано) нагнетателя 4 сердечника (не показано) с продольным пазом, который перемещается относительно ротора привода с использованием, в частности, блочной системы (не показано).

Вентиляционная установка работает следующим образом.

При срединном положении вентиляторного колеса 5 осуществляется встречное движение теплого внутреннего воздуха, перемещаемого через тепловые трубы 6, подводящий воздуховод 9, нижнюю камеру 17 всасывающей полости 14, нижнюю камеру 19 нагнетательной полости 15 и отводящий воздуховод 10 наружу, и холодного наружного воздуха, перемещаемого через подводящий воздуховод 7, верхнюю камеру 16 всасывающей полости 14 и верхнюю камеру 18 нагнетательной полости 15, кольцевое пространство 1 с подводящим воздуховодом 8.

При этом происходит процесс нагрева холодного наружного воздуха за счет тепла вытяжного воздуха с конденсацией влаги на внутренней поверхности наклонных оребренных труб 6, который собирается в конденсаторосборнике 11.

При нижнем положении вентиляторного колеса 5 (фиг. 2) устройство работает только на вытяжку внутреннего воздуха, причем вытяжка воздуха из помещения увеличивается по сравнению с работой установки при срединном положении вентиляторного колеса 5 вдвое.

При верхнем положении вентиляторного колеса 5 (фиг. 3) устройство работает только на приток наружного воздуха, причем приток воздуха в помещение увеличивается по сравнению с работой установки при срединном положении вентиляторного колеса 5 вдвое.

Путем изменения положения вентиляторного колеса 5 относительно разделительных диска 12 и кольцевой перегородки 13 возможно изменение соотношения приточного наружного воздуха и вытяжного внутреннего воздуха и регулирование процесса теплообмена между ними.

1262211

Рог/уг 1 г сд

Quz3
