Устройство для термообработки длинномерного материала

Устройство для термообработки длинномерного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для термообработки длинномерных материалов, выполненных в виде камеры 1 с поддерживающими валками 3, связанными бесконечными связями 2. В изобретении повышение производительности и упрощение конструкции достигается вьтолнением приспособления для загрузки в виде размещенных на приводном валу 4 звездочек 5 и стержня 6, соединяющего бесконечные связи 2 и расположенного параллельнр поддерживающим валкам 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

Пд) (И) (д1) 4 F 26 В 13/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3917095/24-06 (22) 25.06.85 (46) 07. 10.86. Бюл. Ф 37 (71) Всесоюзный научно-исследовательский институт машин для производства синтетических волокон (72) Г.М. Коваленко, P.È. Белозерова, Ю.Д, Шумный и П.N. Шип1кин (53) 66.047.785.551(088.8) (56) Авторское свидетельство СССР

N - 1032299, кл. F 26 В 13/08, 1981.

Патент СССР Р 406382, кл. F 26 В 13/20, 1969. (54) УСТРОЙСТВО ДЛЯ ТЕРМООБРАБОТКИ

ДЛИННОМЕРНОГО МАТЕРИАЛА (57) Изобретение относится к устройствам для термообработки длинномерных материалов, выполненных в виде камеры 1 с поддерживающими валками 3, связанными бесконечными связями 2.

В изобретении повышение производительности и упрощение конструкции достигается выполнением приспособления для загрузки в виде размещенных на приводном валу 4 звездочек 5 и стержня 6, соединяющего бесконечные связи 2 и расположенного параллельно поддерживающим валкам 3. 2 ил.

1262?37 камеры 1, где отсоединяется от захватов 7 стержня 6 и выходит иэ камеры

1. При перемещении материал обдувается теплоносителем. формула и з обретения вала.

Составитель Ю. Мартинчик

Техред В.Кадар Корректор E.ÑHðaõìàí

Редактор П. Коссей

Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и отрытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5407/34

Производственно-полиграфическое предприятие, г. Ужгород, у . р л. П оектная 4

Изобретение относится к сушиль ной технике, в частности к термообработке длинномерных материалов, и может быть использовано в химическои промышленности.

Цель изобретения — повышение производительности и упрощение конструкции.

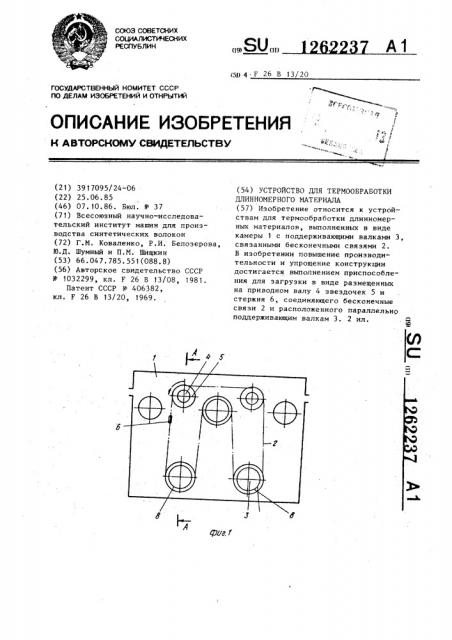

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит сушильную камеру 1, заправочное приспособление с бесконечными связями (цепями

2), огибающими поддерживающие валки 3 и приводной вал 4. Заправоч- ное приспособление выполнено в виде размещенных на приводном валу 4 звездочек 5 и стержня 6 (с захватами 7 для крепления материала), соединяющего цепи 2 и расположенного параллельно валкам 3, снабженным свободно вращающимися роликами 8, сочлененными посредством цепей 2 со звездочками 5 приводного вала Е, Устройство работает следующим образом.

Обрабатываемый длинномерный материал поступает в камеру к стерж ню 6 и крепится на нем захватами 7.

При вращении приводного вала 4 стержень 6 вместе с закрепленным материалом проходит поочередно вокруг валков 3 и поступает к выходу из

При такой конструкции устройства эаправочный стержень 6 будет сохранять параллельность поддерживающим валкам 3 в любом положении, так как цепи 2 проводятся в движение звездочками 5, закрепленными на приводном валу 4, что обеспеЧивает синхронность их вращения.

Устройство для термообработки длинномерного материала, содержащее сушильную камеру, заправочное приспособление с бесконечными связями, огибающими поддерживающие валки, и приводной вал, о т л и ч а ю— щ е е с я тем, что, с целью повышения производительности и упрощения конструкции, заправочное приспособление выполнено в виде размещенных на приводном валу звездочек и стержня., соединяющего бесконечные связи с расположенного параллельно поддерживающим валкам, снабженным свободно вращающимися звездочками, сочлененными посредством бесконечных связей с звездочками приводного
